Ano ang mga prinsipyo at katangian ng mga reducer ng planeta ng planeta?

Sa malaking pamilya ng mga reducer, Planetary gear reducer ay malawakang ginagamit sa servo, stepper, dc at iba pang mga sistema ng paghahatid dahil sa kanilang maliit na sukat, mataas na kahusayan sa paghahatid, malawak na saklaw ng pagbawas, mataas na katumpakan at maraming iba pang mga pakinabang. Ang pag -andar ng isang planetary gear reducer ay upang mabawasan ang bilis, dagdagan ang metalikang kuwintas at bawasan ang load/motor moment ng inertia ratio sa ilalim ng premise ng pagtiyak ng tumpak na paghahatid.

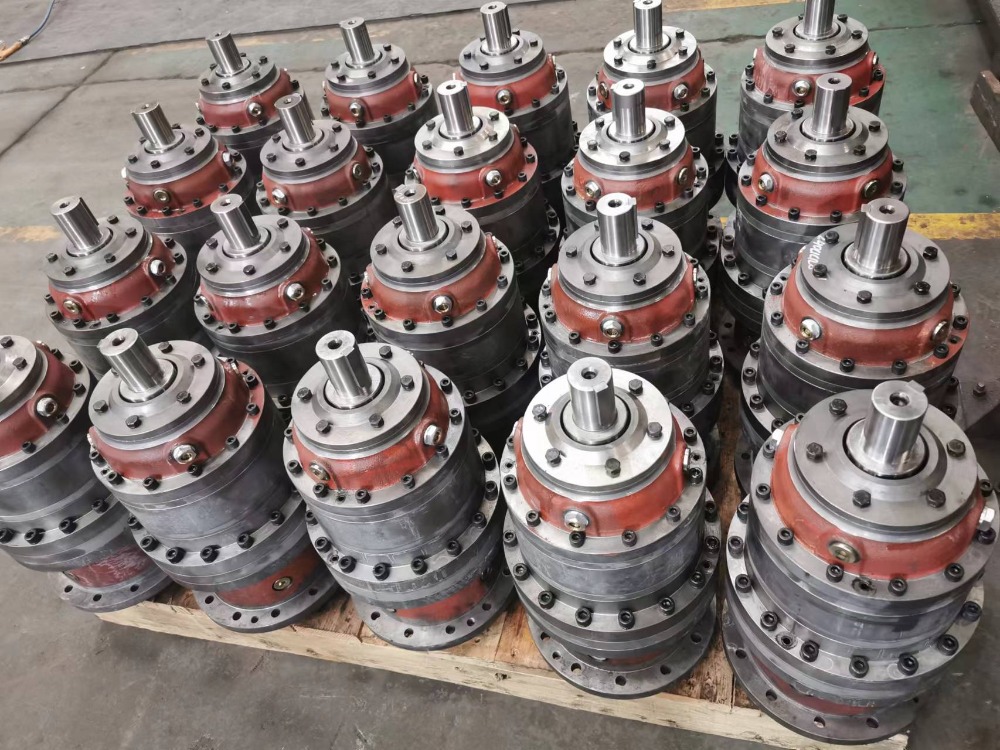

Sa sistema ng produkto ng SGR, ang isa sa nangungunang mga tagagawa ng reducer ng gear reducer, ang planetary gear reducer ay isa rin sa "mga produkto ng bituin". Ang N Series planetary gear reducer na binuo at ginawa ng SGR ay gumagamit ng 20crmnti carburized at quenched gear grinding, na may maraming ngipin upang hatiin ang pag -load, matatag at maaasahang operasyon, mataas na kahusayan sa mekanikal at iba pang mga pakinabang. Maaga pa noong 2009, ang N Series Planetary Gear Reducer ay nagwagi sa "Unang Prize para sa Mga nakamit na pang-agham at teknolohikal sa Gear Industry" na sertipiko mula sa China Gear Professional Association sa taong iyon, at kinilala rin bilang isang "Shanghai High-Tech Achievement Transform Project", at nakakuha ng isang patent ng imbensyon.

(1) Prinsipyo ng paghahatid ng reducer ng planeta ng planeta

Ang pangunahing istraktura ng paghahatid ng reducer ng planeta ng planeta ay nahahati sa 4 na bahagi:

① Sun Gear: Matatagpuan sa gitna ng sistema ng gear ng planeta, na konektado sa shaft ng output ng motor.

② Planetary gear: umiikot sa paligid ng sun gear, karaniwang may maraming mga gears ng planeta upang matiyak kahit na pamamahagi ng pag -load.

③ Planet Carrier: Sinusuportahan ang mga gears ng planeta, na karaniwang konektado sa output shaft.

④ Outer Ring Gear: Ang planeta ng gears mesh na may panlabas na gear ng singsing upang maipadala ang kapangyarihan sa output shaft.

Ang mapagkukunan ng pagmamaneho ng reducer ng planeta ng planeta ay nagsisimula sa sun gear sa pamamagitan ng direktang koneksyon, at ang sun gear ay nagtutulak ng mga gears ng planeta na natipon sa carrier ng planeta. Ang buong sistema ng gear ng planeta ay awtomatikong umiikot kasama ang panlabas na gear ng singsing, at ang planetary carrier ay nag -uugnay sa output shaft upang makamit ang layunin ng pagkabulok. Ang isang mas mataas na ratio ng pagbawas ay nangangailangan ng maraming mga hanay ng mga gears ng entablado at mga gears ng planeta upang maparami at naipon.

(2) Mga Katangian ng Deceleration ng Planetary Gear Reducer

a. Mataas na metalikang kuwintas, malakas na pag -load: Kumpara sa tradisyonal na paghahatid ng kahanay na gear, ang planeta ng planeta ng gear ay may pakinabang ng mataas na metalikang kuwintas at compact na istraktura. Ang mga tradisyunal na gears ay hinihimok ng extrusion ng napakakaunting mga contact contact na ibabaw sa pagitan ng dalawang gears, at ang lahat ng mga naglo -load ay puro sa napakakaunting mga contact sa gear, na madaling nagiging sanhi ng alitan at bali sa pagitan ng mga gears. Ang Planetary Gear Reducer ay may maraming mas malalaking lugar at 360-degree na uniporme na pag-load sa mga contact sa gear. Ang maramihang mga ibabaw ng gear ay pantay na nagdadala agad ng mga epekto ng pag -load nang magkasama, na ginagawang mas makatiis ang epekto ng mas mataas na metalikang kuwintas, at ang mga bahagi ng katawan at mga nagdadala ay hindi masisira o masira dahil sa mataas na naglo -load.

b. Ang compact na istraktura at maliit na sukat: Kung ikukumpara sa mga tradisyunal na reducer ng gear, ang mga reducer ng planeta ng planeta ay may mga pakinabang ng compact na istraktura at maliit na sukat; Ang ratio ng pagbawas ng tradisyonal na mga reducer ng gear ay dapat na mabuo ng maraming halaga ng bilang ng mga gears, at mayroong isang tiyak na puwang sa pagitan ng malaki at maliit na gears, kaya ang gearbox ay may malaking puwang upang mapaunlakan! Upang makamit ang isang mataas na ratio ng pagbawas, kinakailangan upang kumonekta at pagsamahin ang higit sa dalawang pagbawas ng mga gearbox, na nagreresulta sa isang napakalaking dami at timbang. Ang istraktura ng reducer ng planeta ng planeta ay maaaring paulit -ulit na konektado ayon sa kinakailangang bilang ng mga seksyon, at maraming mga seksyon ay maaaring pagsamahin nang hiwalay. Ang planetary gear reducer ay may isang compact na istraktura, maliit na sukat, magaan na timbang, at ilaw na hitsura, at ang mga senaryo ng aplikasyon nito ay mas magkakaibang.

c. Mataas na kahusayan at mababang ingay: Kung ikukumpara sa mga tradisyunal na reducer ng gear, ang mga reducer ng planeta ng planeta ay may mga pakinabang ng mataas na kahusayan at mababang ingay; Ang kumbinasyon ng planeta ng planeta ay may isang natatanging multi-point na uniporme na akma, at ang istraktura ng pag-unlad ng arko ng panlabas na singsing ng gear ay ginagawang malapit sa panlabas na gear at ang planeta ng planeta, at ang mga gears ay may mataas na antas ng akma. Bilang karagdagan sa pagpapabuti ng kahusayan ng reducer ng planeta ng planeta, ang disenyo mismo ay maaaring makamit ang pagpoposisyon ng mataas na precise. Bilang karagdagan, sa pamamagitan ng pag -meshing ng maraming mga gears ng planeta na may panlabas na singsing ng gear nang sabay, binabawasan ng planeta ng planeta ang pag -load ng isang solong gear, sa gayon binabawasan ang ingay.

(3) Mechanical parameters of SGR's N series planetary gear reducer

Ang mga mekanikal na mga parameter ng N Series planetary gear reducers na binuo at ginawa ng SGR ay ang mga sumusunod:

· Mga Pagtukoy sa Gear Gear: 200 ~ 885mm

· Output saklaw ng metalikang kuwintas: T2≤540000N.M

· Ratio ng bilis: i ≥3

· Modular na disenyo, serialized na mga pagtutukoy, at dalubhasang produksiyon

· Ang pagtatapos ng pag -input ay may mga bilog na butas, spline hole, round shafts, panloob o panlabas na spline shafts, karagdagang mga flanges, preno, atbp.

· Ang uri ng pagtatapos ng output ay may mga bilog na shaft, guwang na shaft, guwang na mga shaft na may mga disk sa pagpapalawak, panloob o panlabas na mga shaft ng spline, karagdagang mga pagkonekta ng mga plato, gears, flanges, atbp;

· Maraming mga pagtutugma ng mga accessories, tulad ng mga aparato sa paglamig at pagpapadulas, mga balbula ng tseke, atbp, at ang mga gumagamit ay maaaring pumili ng pagtutugma ng mga accessories ayon sa kanilang mga pangangailangan.

Bilang karagdagan, ang pagpoposisyon ng produkto ng serye ng planeta ng serye ng SGR ay: "Ang pagpapalit ng mga import na katulad na reducer" (maaari itong mapalitan ng mga katulad na produkto ng mga tatak tulad ng brevni, dynamic, rossi, bonfilioli, atbp.). Ang konsepto ng disenyo at teknolohiya ng produksiyon ay naka -synchronize sa ilang mga bansa sa Europa. Dahil sa mga naisalokal na serbisyo, kinikilala ito ng mga gumagamit sa mga larangan ng industriya tulad ng makinarya ng konstruksyon, makinarya ng pandiwang pantulong, makinarya ng pagmimina, pag -print ng tela at makinarya na may mahusay na pagganap ng gastos. (May -akda: SGR, Angie Zhang)
