Ang pinakakaraniwang uri ng gear reducer na maaaring gusto mong malaman

Bilang isang teknikal na tagapamahala sa SGR, isang matagal nang tagagawa ng gear reducer na may higit sa 15 taon ng karanasan sa industriya, madalas kong nakakaharap ang parehong pundasyong tanong mula sa mga inhinyero at mga espesyalista sa pagkuha: “Ano ang mga pinakakaraniwan mga uri ng gear reducer , at paano ko pipiliin ang tama?” Ang sagot ay hindi lamang sa pag-unawa sa mga prinsipyo ng paghahatid kundi pati na rin sa pagtutugma ng mga katangian ng pagganap sa mga real-world na aplikasyon.

Ano ang mga pinakakaraniwang uri ng gear reducer?

Sa makinarya ng industriya, mga reducer ng gear pangunahing nahahati sa tatlong pangunahing kategorya: planetary gear reducer, worm gear reducer, at parallel-shaft helical o bevel-helical gear reducer. Kabilang sa mga ito, ang mga planetary at worm gear reducer ay nangingibabaw sa mga application na nangangailangan ng mataas na torque density, compact na disenyo, o self-locking na kakayahan.

Ang mga planetary gear reducer ay mahusay sa kahusayan (karaniwang 95–98%), mataas na torque-to-size ratio, at dynamic na pamamahagi ng pagkarga sa maraming planeta gears. Ang mga ito ay mainam para sa mga servo system, kagamitan sa konstruksiyon, at tuluy-tuloy na tungkulin na pang-industriya na drive.

Ang mga worm gear reducer, lalo na ang mga advanced na uri tulad ng planar double-enveloping toroidal worm, ay nag-aalok ng mataas na reduction ratios sa isang yugto, likas na mekanikal na self-locking, at maayos at tahimik na operasyon—na ginagawang angkop ang mga ito para sa pag-angat, pagpoposisyon, at mga sistemang kritikal sa kaligtasan.

Sa SGR, itinuon namin ang aming R&D at produksyon sa eksaktong dalawang segment na ito na may mataas na halaga: ang N-series planetary gear reducer at ang C-series planar double-enveloping  toroidal worm gear reducer, na parehong ginawa para sa mga demanding environment at mahabang buhay ng serbisyo.

Mga planetary gear reducer ng SGR

Ang aming N-serye planetary gear reducer kumakatawan sa higit sa isang dekada ng refinement sa precision transmission technology. Dinisenyo bilang direktang alternatibo sa mga imported na brand gaya ng Brevini, Dynamic, Rossi, at Bonfiglioli, pinagsama-sama ng mga ito ang pang-internasyonal na antas na disenyo na may naka-localize na suporta at mapagkumpitensyang pagpepresyo. Kabilang sa mga pangunahing detalye ang:

• Mga diameter ng gear ring mula 200 mm hanggang 885 mm
• Output torque hanggang 540,000 N·m
• Mga ratio ng bilis na nagsisimula sai ≥ 3, mapapalawig sa pamamagitan ng mga pagsasaayos ng maraming yugto
• Modular na arkitektura na nagpapagana ng daan-daang kumbinasyon ng modelo

Sinusuportahan ng input end ang mga round hole, splines, shafts, flanges, at integrated brakes—tugma sa parehong hydraulic at electromagnetic na motor. Nag-aalok ang dulo ng output ng mas higit na kakayahang umangkop: solid o hollow shafts, expansion disc mounting, splined interface, gears, o flanges, na nagbibigay-daan sa tuluy-tuloy na pagsasama sa mga trenchless drilling rig, mining conveyor, marine winch, at textile machinery.

Lahat ng gear ng planetary gear reducer ng SGR ay gawa sa 20CrMnTi alloy steel, carburized, quenched, at precision-ground para matiyak ang mababang ingay, mataas na paglaban sa pagkapagod, at multi-tooth load sharing. Nagreresulta ito sa maayos, maaasahang operasyon at mekanikal na kahusayan na higit sa 96%.

Bukod pa rito, ang N series na planetary gear reducer ay nanalo ng "Unang premyo para sa siyentipiko at teknolohikal na pag-unlad sa industriya ng gear" ng China Gear Industry Association noong 2009 at nakalista sa High-Tech Achievement Transformation Projects ng Shanghai, ang N-series na planetary gear reducer ay naging mapagkakatiwalaang pagpipilian sa construction, mining, marine, at textile.

Mga worm gear reducer ng SGR

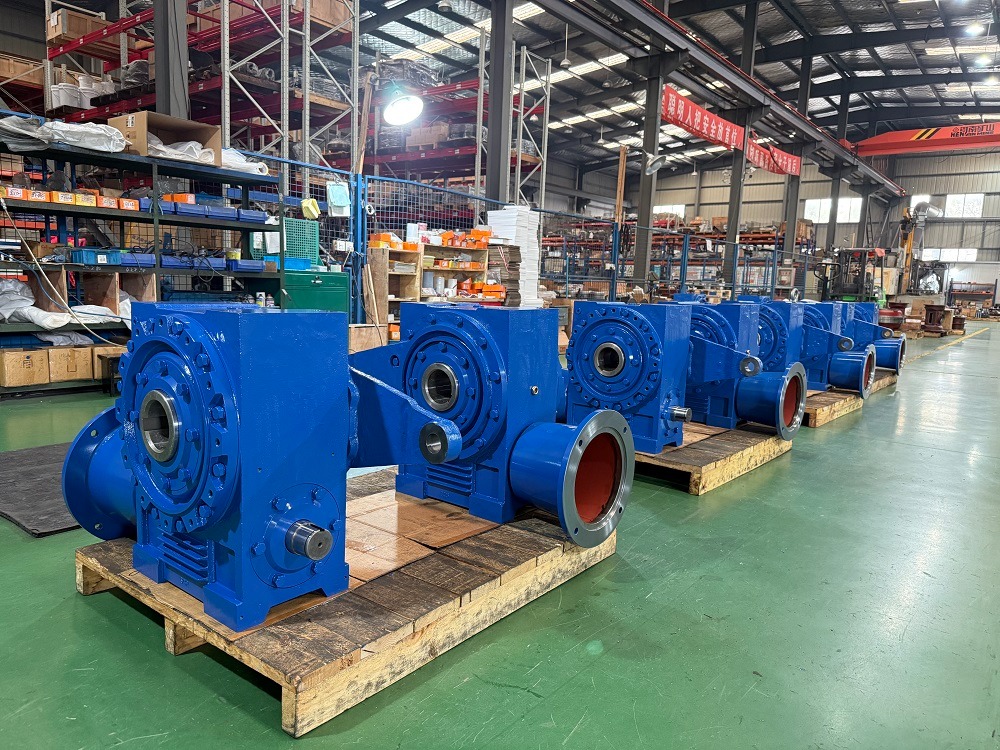

Ang umaayon sa aming planetary line ay ang C-series planar double-enveloping toroidal worm gear reducer—isang transmission solution na nakaugat sa Chinese innovation at na-optimize sa pamamagitan ng pakikipagtulungan sa mga nangungunang unibersidad.

Hindi tulad ng conventional cylindrical worm gears, double enveloping ang C-series worm gear reducer nagtatampok ng toroidal worm na binalot ng dalawang beses ng isang theoretical plane, na lumilikha ng multi-tooth, surface-contact mesh gamit ang worm wheel. Ang disenyong ito ay kapansin-pansing nagpapataas ng kapasidad ng pagkarga at kahusayan sa paghahatid habang binabawasan ang pagkasira.

Ang mga teknikal na highlight ng double enveloping worm gear reducer ay:

• Mga distansya sa gitna mula 100 mm hanggang 710 mm
• Output torque hanggang 160,000 N·m
• Mga ratio ng bilis na nagsisimula sa ≥ 10, na may kakayahang mag-self-lock sa mas matataas na ratio
• Mapapalitan ang mga dimensyon ng pag-install sa mga unit na uri ng CAVEX®

Ang worm ng double enveloping worm gear reducer ay ginawa mula sa 20CrMnTi, carburized at ground, habang ang worm wheel ay gumagamit ng high-performance na tin bronze, na tinitiyak ang mahusay na anti-friction at wear-resistant properties. Ang resulta ay isang reducer na naghahatid ng mahabang buhay ng serbisyo, mataas na pagiging maaasahan, at pinahusay na kaligtasan sa makina—na kritikal sa hoisting, metalurhiya, hydropower gate, at rubber calender.

Ang SGR ay sistematikong binuo ang disenyo, pagmamanupaktura, pagpupulong, at pagsubok ng mga protocol para sa teknolohiyang ito, na naglalayong isulong ang isang tunay na katutubong solusyon sa paghahatid ng mataas na pagganap. Available din ang mga customized na pangunahing bahagi kapag hiniling.

Sinuportahan ng sertipikasyon ng DNV ISO 9001, pag-apruba ng supplier ng SGS, at pagkilala bilang isang kumpanyang "Specialized, Refined, Unique, and Innovative" (SRII) ng Shanghai, nananatiling nakatuon ang SGR sa pagsulong ng teknolohiya ng paghahatid ng gear. Kung hinihingi ng iyong application ang mataas na kahusayan at power density ng mga planetary drive o ang tibay at self-locking na kaligtasan ng double-enveloping  worm gear  reducers, ang SGR ay nagbibigay ng mga engineered na solusyon na gumaganap—araw-araw, sa ilalim ng pinakamahirap na kondisyon.（May-akda, SGR, Angie Zhang）
