Pag -control ng katumpakan ng paghahatid ng kuryente: Mga diskarte sa disenyo at aplikasyon ng mga reducer ng planeta ng planeta

Mga pangunahing konsepto at mga prinsipyo ng pagtatrabaho ng Planetary gear reducer

Ang mga reducer ng planeta ng planeta, na kilala rin bilang mga planeta na gearbox, ay isang uri ng katumpakan at aparato ng paghahatid ng mataas na kahusayan. Ang kanilang pangunahing pag -atar ay upang mabawasan ang bilis at dagdagan ang metalikang kuwintas. Ang mga ito ay pinangalanan para sa kanilang natatanging "planeta" na istraktura ng paghahatid, kung saan ang mga pangunahing sangkap ay umiikot sa paligid ng isang gitnang gear, katulad ng mga planeta na naglalakad sa araw.

Mga pangunahing sangkap at ang kanilang mga pag -andar

Ang isang karaniwang Planetary Gear Reducer ay binubuo ng apat na pangunahing bahagi:

1. Sun gear : Matatagpuan sa gitna ng sistema ng gear, ito ang gear sa pagmamaneho. Karaniwan itong kumokonekta sa motor o iba pang mapagkukunan ng kuryente at nagsisilbing input ng kuryente.
2. Mga gears ng planeta : Maraming mga gears na pantay na ipinamamahagi sa paligid ng sun gear. Naka -mount sa carrier ng planeta, umiikot sila sa kanilang sariling mga axes habang umiikot din sa paligid ng sun gear.
3. Planet Carrier : Ang balangkas na humahawak at nag -uugnay sa lahat ng mga gears ng planeta. Ito ang pagtatapos ng output ng Planetary Gear Reducer , paghahatid ng kapangyarihan sa pamamagitan ng sanhi ng pag -ikot ng mga gears ng planeta.
4. Ring gear : Isang panloob na may ngipin na singsing na gear na nakapaloob sa lahat ng mga gears ng planeta. Ito ay karaniwang naayos at kumikilos bilang hinihimok na gear.

Prinsipyo ng pagtatrabaho

Ang proseso ng pagtatrabaho ng isang Planetary Gear Reducer ay maaaring buod tulad ng mga sumusunod:

1. Power input : Ang isang motor o iba pang mapagkukunan ng kuryente ay nagtutulak sa sun gear upang paikutin sa mataas na bilis.
2. Paghahatid ng Power : Ang umiikot sun gear Meshes sa nakapalibot Mga gears ng planeta , na nagiging sanhi ng mga ito upang paikutin sa kanilang sariling mga palakol.
3. Pag -ikot at rebolusyon : Dahil ang Ring gear ay naayos, ang Mga gears ng planeta ay itinulak ng sun gear , na nagiging sanhi ng mga ito na umikot sa paligid ng gitnang axis ng sun gear habang umiikot sa kanilang sariling mga axes. Ang rebolusyon na ito ay nagtutulak sa Planet Carrier .
4. Output ng kuryente : Ang Planet Carrier's Ang bilis ng pag -ikot ay makabuluhang mas mababa kaysa sa Sun Gear's bilis, ngunit ang metalikang kuwintas nito ay pinalakas. Samakatuwid, ang Planet Carrier Nagsisilbi bilang pagtatapos ng output, nakamit ang epekto ng pagbawas ng bilis at pagpapalakas ng metalikang kuwintas.

Paghahambing ng Parameter: Planetary kumpara sa iba pang mga uri ng paghahatid

Upang i -highlight ang mga pakinabang nito, narito ang isang maikling paghahambing ng Planetary gear reducer kasama ang iba pang mga tradisyunal na uri ng paghahatid, tulad ng parallel-shaft gear reducer at worm gear drive.

Planetary gear reducer: Design, Applications, and Selection Guide

Ang mga reducer ng planeta ng planeta ay naging isang pangunahing sangkap ng mga modernong sistema ng drive ng katumpakan dahil sa kanilang natatanging istraktura at mahusay na pagganap. Ang pag -unawa sa kanilang disenyo, mga patlang ng aplikasyon, at tamang pamamaraan ng pagpili ay mahalaga para matiyak ang mahusay at matatag na operasyon ng kagamitan.

Mga diskarte sa application para sa mga reducer ng planetary gear

Salamat sa kanilang mataas na katumpakan, mataas na density ng metalikang kuwintas, at laki ng compact, Planetary gear reducer Maglaro ng isang kritikal na papel sa iba't ibang mga industriya. Ang kanilang pangunahing mga lugar ng aplikasyon ay kasama ang:

• Precision Drive : Sa mga kagamitan sa automation, mga tool sa makina ng CNC, mga kasukasuan ng robot, mga aparatong medikal, at makinarya sa pag -print, Planetary gear reducer ay ginagamit upang makamit ang tumpak na bilis at kontrol sa posisyon. Ang kanilang mababang backlash at mataas na katigasan ay susi upang matiyak ang tumpak na mga tilapon ng paggalaw at maulit na kawastuhan sa pagpoposisyon.
• Mga Application ng Heavy-Duty : Sa mga kagamitan na kailangang makatiis ng napakalaking metalikang kuwintas, tulad ng sa metalurhiya, pagmimina, makinarya ng konstruksyon (hal. Planetary gear reducer maaaring mapagkakatiwalaang magpadala ng napakalawak na kapangyarihan habang binabawasan ang laki at pagpapabuti ng pangkalahatang kahusayan ng kagamitan.
• Mga espesyal na aplikasyon sa kapaligiran : Ang ilang mga espesyal na dinisenyo Planetary gear reducer maaaring umangkop sa matinding mga kapaligiran. Halimbawa, ang mga modelo na may mga espesyal na seal at pampadulas ay maaaring gumana nang mahigpit sa malupit na mga kondisyon tulad ng mataas na temperatura, mababang temperatura, vacuum, o mga kalinisan, tinitiyak ang pagpapatuloy ng mga linya ng produksyon.

Gabay sa pagpili para sa Planetary gear reducer

Pagpili ng tama Planetary Gear Reducer ay susi upang matiyak ang pagganap at kahabaan ng buhay nito. Narito ang mga pangunahing mga parameter at mga hakbang upang isaalang -alang sa panahon ng pagpili:

1. Mga pagsasaalang -alang sa parameter ng pagganap
   • Ratio : Natutukoy ng kinakailangang bilis ng output at pag -input. Karaniwan itong ipinahayag bilang isang ratio ng integer (hal., 3: 1, 5: 1, 10: 1).
   • Na -rate na metalikang kuwintas : Ang maximum output torque that the Planetary Gear Reducer maaaring hawakan ng patuloy at ligtas sa ilalim ng mga na -rate na kondisyon. Ang kinakailangang operating torque ay dapat na mas mababa sa o katumbas ng halagang ito.
   • Backlash : Ang angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Na -rate na bilis ng output : Ang output speed at which the reducer can operate stably for extended periods under rated torque.
   • Kahusayan : Ang ratio of output power to input power, representing energy loss. The efficiency of a single-stage Planetary Gear Reducer ay karaniwang napakataas (> 97%).
2. Pag -mount ng pamamaraan at interface
   • Flange at input shaft : Dapat perpektong tumugma sa mounting flange at shaft diameter ng motor. Ang mga karaniwang uri ng interface ay may kasamang cylindrical, spline, o mga key shaft.
   • Output end interface : Piliin ang naaangkop na form ng output batay sa mga kinakailangan sa pag-load, tulad ng isang solidong output shaft, isang guwang na baras na may isang keyway, o isang output na naka-mount na flange.
3. Mga kadahilanan sa kapaligiran
   • Temperatura ng pagpapatakbo : Kumpirma na ang reducer ay maaaring gumana nang matatag sa loob ng inaasahang saklaw ng temperatura ng nakapaligid, at kung kinakailangan, pumili ng mataas o mababang temperatura na pampadulas.
   • Rating ng Ingress Protection (IP) : Piliin ang isang Planetary Gear Reducer Gamit ang naaangkop na rating ng IP batay sa mga kondisyon ng alikabok at kahalumigmigan ng nagtatrabaho na kapaligiran upang maprotektahan ang mga panloob na sangkap mula sa pinsala.

Paghahambing ng mga pangunahing mga parameter ng reducer ng gear reducer

Upang makatulong na maunawaan kung paano ang iba't ibang mga pagtutukoy ng Planetary gear reducer matugunan ang iba't ibang mga pangangailangan, narito ang isang paghahambing ng mga pangunahing mga parameter:

Pag -optimize ng pagganap at pananaw sa industriya

Ang hinaharap na pag -unlad ng teknolohiyang reducer ng planeta ng planeta ay malapit na nakatali sa demand para sa mataas na pagganap, katalinuhan, at pagpapanatili. Ang Shanghai SGR Heavy Industry Machinery Co, Ltd's Development Path ay nagpapatunay sa mga uso na ito, lalo na sa Compactness, modularity, mababang panginginig ng boses, mababang ingay , at high-end R&D .

Mga estratehiya para sa pag -optimize ng pagganap ng reducer ng planetary gear

Upang matugunan ang mga hinihingi ng mas mataas na katumpakan sa mga pang -industriya na aplikasyon, ang pag -optimize ng pagganap ng Planetary gear reducer Nakatuon sa mga sumusunod na aspeto:

1. Modular at standardized na disenyo :
   • Diskarte : Sa pamamagitan ng pagdidisenyo ng mga pangunahing sangkap ng Planetary Gear Reducer (Tulad ng set ng gear, pabahay) sa isang modular na paraan, ang mga produkto na may iba't ibang mga ratios ng gear, torque, at mga pag -mount na pamamaraan ay maaaring mabilis na tipunin. Ito ay makabuluhang paikliin ang oras ng pagpapasadya at binabawasan ang mga gastos sa produksyon. Sinusundan ng Shanghai SGR Heavy Industry Machinery Co, Ltd ang takbo ng industriya na ito, na isinasama ang konsepto na ito sa linya ng produkto nito upang mapagbuti ang kahusayan ng produksyon at pagtugon sa merkado.
   • Paghahambing ng parameter : Nag -aalok ang modular na disenyo ng mga makabuluhang pakinabang sa oras ng paghahatid and Gastos Kumpara sa buong pagpapasadya.

     	Mga produktong modular	Mga pasadyang produkto
     	Maikling oras ng paghahatid, mas mababang gastos .	Mas mahabang oras ng paghahatid, mas mataas na gastos .

2. Ingay at teknolohiya ng pagbawas ng panginginig ng boses :
   • Diskarte : Pagbabawas ng ingay at panginginig ng boses ng Planetary Gear Reducer ay susi sa pagpapahusay ng pagganap at karanasan ng gumagamit. Pangunahing nakamit ito sa pamamagitan ng pag-optimize ng profile ng ngipin ng gear, gamit ang mga proseso ng paggiling ng high-precision (tulad ng apat na axis na link ng kumplikadong profile ng Shanghai SGR) at pagpili ng mga materyales na pabahay na may mataas na pagganap at mga istruktura ng damping. Ang tumpak na pagpupulong at pagbabalanse ay epektibong mabawasan ang mga mapagkukunan ng panginginig ng boses.
   • Paghahambing sa teknolohiya :

     	Standard spur gears	Helical gears	Mga gears ground ground
     	Mas malaki ang ingay at panginginig ng boses , angkop para sa mga aplikasyon na may mababang mga kinakailangan sa ingay.	Mas maliit ang ingay at panginginig ng boses , mas mataas na kapasidad ng pag-load, angkop para sa mga application na high-torque at high-precision.	Labis na mababang ingay at panginginig ng boses , pinakamataas na kawastuhan, na kumakatawan sa isang pangunahing teknolohiya para sa mga tagagawa ng high-end tulad ng Shanghai SGR.

Mga uso sa hinaharap Planetary Gear Reducer Teknolohiya

Batay sa pagbuo ng Shanghai SGR Heavy Industry Machinery Co, Ltd., Ang pangunahing mga uso sa hinaharap ay kasama ang:

1. Intelligence at Digitalization :
   • Trend : Hinaharap Planetary gear reducer ay magiging higit pa sa mga simpleng sangkap na mekanikal. Sa pamamagitan ng pagsasama ng mga sensor, maaari nilang subaybayan ang kanilang sariling temperatura, panginginig ng boses, at katayuan sa pagpapadulas sa real time, at i -upload ang data sa ulap para sa pagsusuri. Ito ay paganahin mahuhulaan na pagpapanatili , na nagbibigay ng maagang mga babala bago maganap ang mga pagkabigo, at sa gayon ay pumipigil sa magastos na downtime.
   • Pakikipag -ugnay kay Shanghai Sgr : Ang company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Lightweighting at mataas na pagsasama :
   • Trend : Tulad ng hinihiling ng mga kagamitan sa robotics at automation na mas maliit na sukat at mas mababang timbang, Planetary gear reducer ay umuusbong upang maging mas compact at mas magaan. Ang mga bagong materyales, mga proseso ng pagmamanupaktura (tulad ng pinagsamang teknolohiya ng paghubog), at na -optimize na mga disenyo ng istruktura ay magpapahintulot sa mga reducer na makamit ang mas maliit na sukat at mas magaan na timbang habang pinapanatili ang mataas na kapasidad ng pag -load.
3. High-Precision Manufacturing and R&D :
   • Trend : Ang mataas na katumpakan ay ang pangunahing bahagi ng a Planetary Gear Reducer's pagiging mapagkumpitensya. Ang pagkakaroon ng mga advanced na kagamitan tulad ng domestically makabagong toroidal worm at HOB pagsukat ng instrumento at isang R&D team na binubuo ng mga PhD at mga senior engineer ay susi sa pagpapabuti ng kawastuhan ng produkto at pagbuo ng isang teknolohikal na moat. Ang tagumpay ng Shanghai SGR Heavy Industry Machinery Co, Ltd ay isang testamento sa pangmatagalang pamumuhunan nito sa high-end na kagamitan at talento.

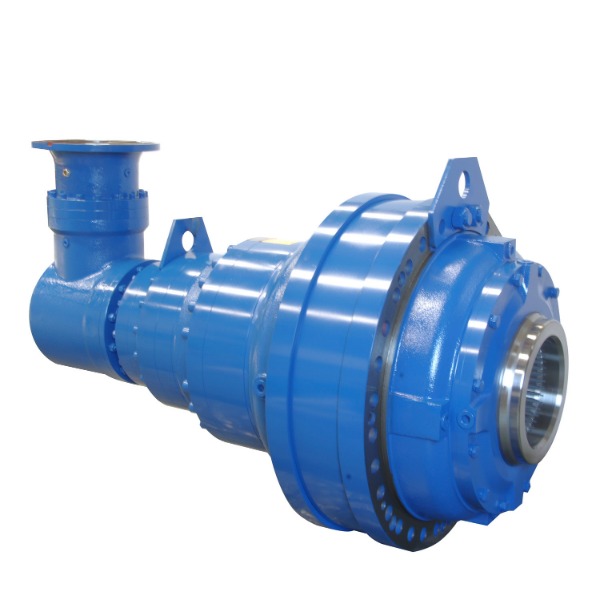

Flange Input Right Angle Big Output Torque Planetary Gearbox na may Motor $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ san
