Planetary Gear Reducers: Disenyo, Aplikasyon, at Gabay sa Pagpili

Paano a Planetary Gear Reducer Trabaho?

Ang mga reducer ng planeta ng planeta, na kilala rin bilang mga epicyclic gear system, ay binubuo ng tatlong pangunahing sangkap: ang sun gear, planeta gears, at singsing gear. Ang sun gear ay nakaupo sa gitna habang ang maraming mga gears ng planeta ay umiikot sa paligid nito, lahat ay nakapaloob sa loob ng singsing na gear. Ang compact na pag -aayos na ito ay nagbibigay ng maraming mga pakinabang sa mga tradisyunal na sistema ng gear.

• Ang sun gear ay nagsisilbing input, karaniwang konektado sa shaft ng motor
• Planet gears mesh sabay -sabay sa parehong araw at singsing gears
• Ang carrier na humahawak ng mga gears ng planeta ay kumikilos bilang output
• Maaaring maayos ang singsing, maglingkod bilang input, o output depende sa pagsasaayos

Kumpara sa kahanay na mga reducer ng gear ng shaft, Planetary Gear Reducer Mag -alok ng mas mataas na density ng metalikang kuwintas, mas mahusay na pamamahagi ng pag -load, at mas compact na mga sukat. Ang pag -load ay makakakuha ng ibinahagi sa maraming mga gears ng planeta, na nagpapahintulot para sa higit na kapasidad ng metalikang kuwintas sa isang mas maliit na pakete.

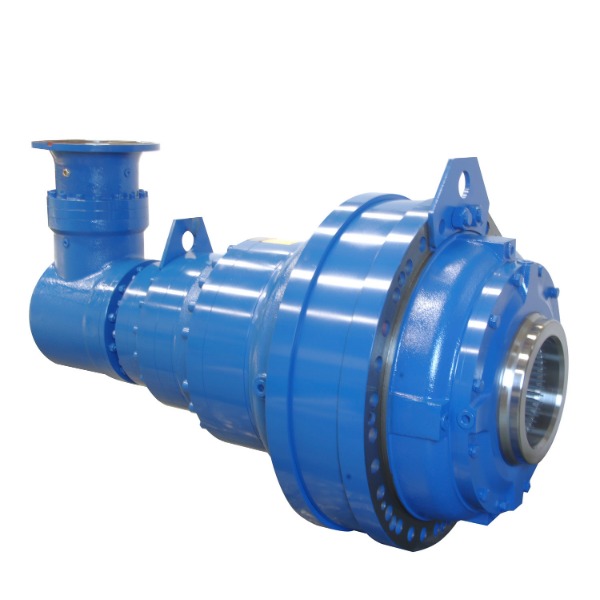

Flange Input Right Angle Big Output Torque Planetary Gearbox na may motor

Mga bentahe ng mga sistema ng planeta ng planeta

Ang natatanging arkitektura ng Planetary Gear Systems ay nagbibigay ng maraming mga benepisyo sa pagganap:

• Mataas na density ng metalikang kuwintas: Ang maramihang mga gears ng planeta ay nagbabahagi ng pagkarga, na nagbibigay -daan sa mas maraming metalikang kuwintas sa mas kaunting puwang
• Compact Design: Ang pag -aayos ng concentric ay nagreresulta sa mas maliit na bakas ng paa
• Mataas na kahusayan: Karaniwan 95-98% bawat yugto dahil sa paghahati ng kuryente
• Mahusay na katigasan: Maramihang mga puntos ng contact ay nagbibigay ng higpit
• Mababang panginginig ng boses: Ang mga balanseng pwersa ay nagbabawas ng panginginig ng boses at ingay

Pagpili ng tama Ratio ng planeta ng gearbox para sa iyong aplikasyon

Ang pagpili ng tamang ratio ng gear ay mahalaga para sa pinakamainam na pagganap. Tinutukoy ng ratio ang ugnayan sa pagitan ng bilis ng pag -input at output metalikang kuwintas. Ang mga karaniwang ratios ay mula sa 3: 1 hanggang 100: 1 para sa mga disenyo ng solong yugto, na may mga yunit ng multi-stage na nag-aalok ng mga ratios hanggang sa 10,000: 1.

Mga kadahilanan na nakakaapekto sa pagpili ng ratio

Maraming mga pagsasaalang -alang ang nakakaimpluwensya sa perpekto ratio ng planeta ng gearbox Para sa isang application:

• Kinakailangang bilis ng output at metalikang kuwintas
• Magagamit na lakas at bilis ng pag -input
• Mga Kinakailangan sa Dinamikong Tugon
• Mga target na kahusayan
• Mga hadlang sa pisikal na puwang

Talahanayan ng paghahambing sa ratio

Mga tip sa pagpapanatili para sa Planetary Gear Reducer sa mga pang -industriya na aplikasyon

Ang wastong pagpapanatili ay makabuluhang nagpapalawak ng buhay ng serbisyo ng Planetary Gear Reducer in industrial applications . Ang mga sistemang ito ay madalas na nagpapatakbo sa ilalim ng hinihingi na mga kondisyon, na ginagawang mahalaga ang regular na pangangalaga.

Mga Pamamaraan sa Pagpapanatili ng Rutin

Ang isang komprehensibong programa sa pagpapanatili ay dapat isama:

• Regular na mga tseke at pagbabago sa pagpapadulas
• Pagmamanman ng Vibration
• Mga inspeksyon sa thermal
• Ang pag -verify ng Bolt Torque
• Mga tseke ng integridad ng selyo

Karaniwang mga mode ng pagkabigo at pag -iwas

Ang pag -unawa sa mga karaniwang mekanismo ng pagkabigo ay nakakatulong upang maiwasan ang downtime:

Paghahambing Planetary Gear Reducer vs harmonic drive Mga teknolohiya

Kapag pumipili ng mga sistema ng pagbabawas ng katumpakan, madalas ihambing ang mga inhinyero Planetary Gear Reducer vs harmonic drive mga solusyon. Ang bawat teknolohiya ay may natatanging mga katangian na angkop sa iba't ibang mga aplikasyon.

Paghahambing sa pagganap

Mga pangunahing pagkakaiba sa pagitan ng dalawang teknolohiya:

• Backlash: Ang mga harmonic drive ay nag-aalok ng malapit-zero backlash habang ang mga sistema ng planeta ay karaniwang mayroong 1-10 arc-min
• Higpit: Ang mga planeta ng planeta ay nagbibigay ng mas mataas na torsional na higpit
• Kahusayan: Ang mga sistema ng planeta sa pangkalahatan ay mas mahusay (95-98% kumpara sa 80-90%)
• Laki: Ang mga harmonic drive ay maaaring maging mas compact para sa katumbas na ratios

Ang pagiging angkop ng application

Pag -unawa Backlash sa Planetary Gear Systems

Backlash sa Planetary Gear Systems Tumutukoy sa bahagyang paggalaw sa pagitan ng mga ngipin ng meshing gear kapag nagbabago ang direksyon. Habang ang ilang backlash ay hindi maiiwasan, ang labis na halaga ay maaaring maging sanhi ng mga pagkakamali sa pagpoposisyon at panginginig ng boses.

Mga Sanhi ng Backlash

Maraming mga kadahilanan ang nag -aambag sa backlash ng system:

• Tolerance ng Paggawa
• Clearance ng ngipin ng gear
• Nagdadala ng mga clearance
• Mga pagkakaiba -iba ng pagpupulong
• Magsuot sa paglipas ng panahon

Ang pag -minimize ng backlash sa mga aplikasyon ng katumpakan

Ang mga pamamaraan upang mabawasan ang backlash ay kasama ang:

Pagpili Mataas na mga gearbox ng planeta ng mataas na katumpakan para sa mga robotics

Demand ng Robotic Application Mataas na mga gearbox ng planeta ng mataas na katumpakan Pinagsasama nito ang kawastuhan, higpit, at compact na mga sukat. Ang mga sistemang ito ay dapat na madalas na hawakan ang mga dynamic na naglo -load habang pinapanatili ang pag -uulit ng pagpoposisyon.

Mga pangunahing pamantayan sa pagpili para sa mga robotics

Mahalagang pagsasaalang -alang kapag tinukoy ang mga gearbox para sa mga robotic application:

• Torsional higpit
• Mga pagtutukoy sa backlash
• Kahusayan sa bilis ng operating
• Timbang at pagkawalang -galaw
• Pag -sealing ng Kapaligiran

Mga kinakailangan sa pagganap ng uri ng robot
