Ano ang dobleng enveloping worm gear reducer?

Sa pamilya ng mga aparato ng mekanikal na paghahatid, ang planeta ng reducer ng gear ay tulad ng isang nakasisilaw na perlas, nagniningning nang maliwanag at nakakaakit ng pansin ng industriya ng makinarya. Pagdating sa mga reducer, ang unang bagay na nasa isipan ay ang planetary gear reducer. Gayunpaman, ang Double enveloping worm gear reducer ay din isang kailangang -kailangan na "madilim na kabayo" na produkto sa larangan ng mekanikal na paghahatid.

Kaya ano ang dobleng enveloping worm gear reducer? At paano ito nabuo? Sa artikulong ito, nais ng SGR na ibahagi sa iyo ang ilang kaalaman tungkol sa dobleng enveloping worm gear reducer.

(1) Ang kasaysayan ng dobleng enveloping worm gear reducer.

Pagdating sa dobleng enveloping worm gear reducer, kailangan nating banggitin ang paghahatid ng gear gear ng eroplano.

Maaga pa noong 1922, ang paghahatid ng gear ng worm ng eroplano ay ginawa sa Estados Unidos. Sa oras na iyon, pangunahing ginagamit ito para sa pag -index ng katumpakan, tulad ng mga teleskopyo ng astronomya, mga instrumento sa pagsukat ng gear, mga machine ng pag -ukit ng linya, atbp, at ang mga malalaking ratio ng paghahatid ay naaangkop sa oras na iyon.

Noong 1951, inimbento ni Sato mula sa Japan ang paghahatid ng Helical Plane Worm Gear, na pinalawak mula sa mga malalaking ratios ng paghahatid hanggang sa maliit at daluyan na mga ratios ng paghahatid.

Sa Tsina, ang pananaliksik sa planar worm gears ay nagsimula noong unang bahagi ng 1960, nang ang Mechanical Science Research Institute ng Unang Ministry of Machine Building Industry ay nagsimulang magsaliksik. Simula noon, ang institute ay nagtagumpay sa maraming mga paghihirap sa teknikal, na patuloy na binabawasan ang distansya ng sentro ng pares ng planar turbine at ang diameter ng gear ng bulate, na ginagawang mas tumpak ang gear ng bulate.

Noong 1971, ang planta ng makinarya ng pangkat ng Shougang sa Tsina ay lumikha ng unang hanay ng eroplano na nakapaloob sa mga gears ng bulate batay sa paggawa ng mga helical na gears ng eroplano, at opisyal na ginamit ang mga ito sa produksiyon ng pang -industriya. Samakatuwid, ang dobleng enveloping worm gear reducer ay walang alinlangan na isang aparato ng paghahatid na naimbento ng mga Tsino.

(2) Mga kalamangan ng dobleng enveloping worm gear reducer

Ang dobleng enveloping toroidal worm gear reducer ay pangunahing binubuo ng isang eroplano na dobleng enveloping toroidal worm, isang worm wheel at isang pabahay. Ang eroplano na dobleng enveloping toroidal worm ay gumagamit ng isang eroplano bilang ibabaw ng magulang, at sa pamamagitan ng kamag -anak na pabilog na paggalaw, kasama ang ibabaw ng ngipin ng toroidal worm, at pagkatapos ay ginagamit ang ibabaw ng ngipin ng bulate bilang ibabaw ng magulang, at sobre ang ibabaw ng ngipin ng gulong ng bulate sa pamamagitan ng kamag -anak na paggalaw.

Kung ikukumpara sa mga cylindrical worm, ang dobleng enveloping toroidal worm gear reducer ay may dalawang malinaw na pakinabang. Ang isa ay ang malaking kapasidad na nagdadala ng pag-load, dahil ang panlabas na contour generatrix ng dobleng enveloping toroidal worm ay tumutukoy na mas maraming ngipin ang maaaring makapasok sa meshing, pagtaas ng lugar ng contact at pagbabawas ng presyon ng ngipin sa ibabaw.

Ang isa pang bentahe ng dobleng enveloping toroidal worm reducer ay ang mataas na kahusayan nito. Sa dobleng enveloping toroidal worm reducer, ang ibabaw ng ngipin ng bulate ay tiyak na lupa pagkatapos ng hardening, kapwa ang tigas ng ngipin at antas ng pagkamagaspang sa ibabaw ng ngipin ay napabuti, na maaaring makamit ang isang napakataas na kawastuhan ng hugis ng ngipin. At dahil malaki ang lugar ng contact sa ibabaw ng ngipin at ang kabuuang haba ng linya ng contact ay nadagdagan, ang kahusayan ay maaaring mapabuti nang malaki.

(3) Mga katotohanan tungkol sa dobleng enveloping worm gear reducer ng SGR

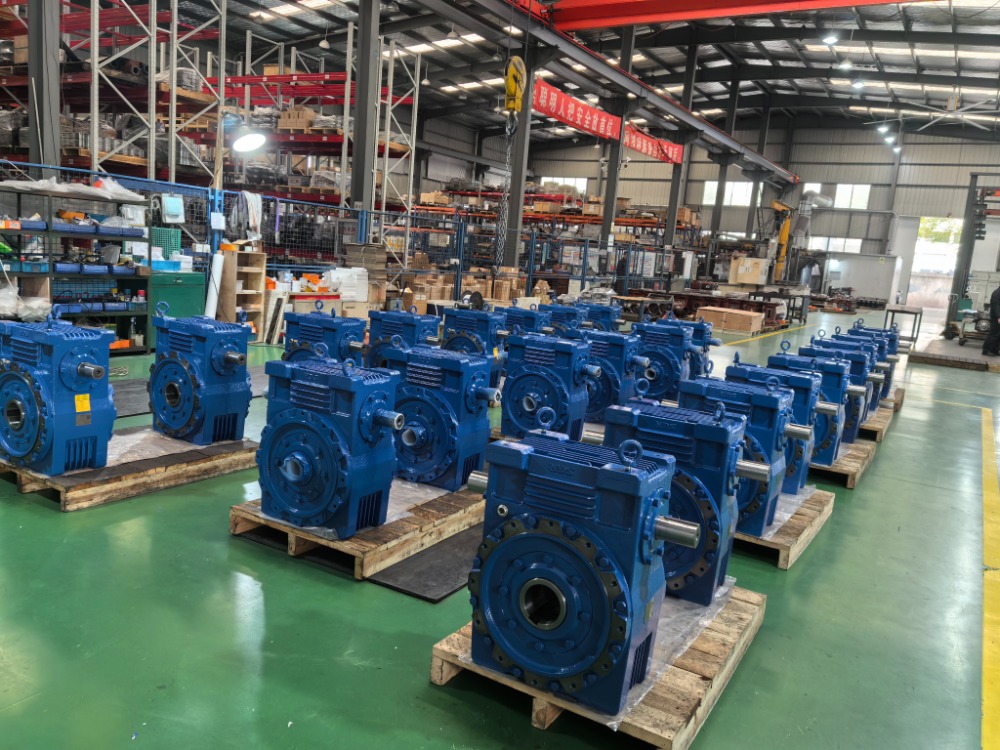

Bilang isang payunir sa larangan ng paghahatid ng mekanikal, dinisenyo din ng tagagawa ng planeta ng gear reducer na si SGR at ginawa ang serye ng C serye na dobleng enveloping worm gear reducer.

Ang dobleng enveloping toroidal worm gear reducer na ito ay naproseso sa pamamagitan ng paggiling pagkatapos ng carburizing at quenching na may 20crmnti, at ang worm wheel ay gawa sa mataas na pagganap na haluang metal na tanso, na maaaring mapanatili ang pangmatagalang paglaban sa pagsusuot, mataas na kahusayan sa paghahatid at mahabang buhay. Kung ikukumpara sa mga cylindrical worm at worm wheel pares ng parehong mga pagtutukoy, ang kapasidad ng pag-load at kahusayan ng paghahatid ay makabuluhang napabuti. Sa ilalim ng kondisyon ng malaking ratio ng bilis, mayroon itong mekanikal na pagganap sa pag-lock ng sarili, na maaaring epektibong mapabuti ang pagganap ng kaligtasan ng makinarya.

Ang takbo ng pag -unlad ng dobleng enveloping worm reducer na mga produkto ay miniaturization, mataas na bilis, mababang ingay at mataas na pagiging maaasahan. Ang dobleng enveloping worm reducer ng SGR, na may mataas na kahusayan, mataas na paglaban sa pagsusuot, mahabang buhay ng serbisyo at mataas na pagiging maaasahan, at patuloy na nagbabago sa disenyo, proseso, paggawa at pagpupulong, ay tiyak na mapapaboran ng merkado. （May -akda: Sgr, Angie Zhang）
