Ano ang mga uri at katangian ng mga reducer?

Sa industriya ng paghahatid ng kuryente, ang reducer ay isang aparato ng pagbawas sa paghahatid na tumutugma sa bilis at nagpapadala ng metalikang kuwintas sa pagitan ng punong tagabaril at ang gumaganang makina o actuator. Malawakang ginagamit ito sa iba't ibang mga industriya, kabilang ang makinarya ng engineering, makinarya ng pandiwang pantulong, makinarya ng pagmimina, pag -print ng tela at makinarya ng pang -akit, metal na pang -industriya na makinarya, makinarya ng engineering, makinarya ng agrikultura, makinarya ng konstruksyon, atbp.

Ang mga pangunahing produkto ng Planetary Gear Reducer Factory SGR ay kinabibilangan ng: Planetary Gear Reducers, Toroidal Worm Reducer, pinagsama reducer, cylindrical worm reducers, maliit na pagbawas ng motor, atbp. Ang mga reducer na ito ay kabilang sa kategorya ng mga gear reducer, at mga mekanikal na aparato na nakamit ang pag -deceleration at pagtaas ng metalikang kuwintas sa pamamagitan ng iba't ibang mga sistema ng gear.

Ang Gear Reducer ay ang pinaka -karaniwang ginagamit na uri ng reducer. Sa loob ng gearbox ng gear reducer, ang bawat gear ay hinihimok upang mabawasan ang bilis. Ang gear reducer ay binubuo ng mga pares ng gear sa bawat antas. Halimbawa, ang isang maliit na gear ay nagtutulak ng isang malaking gear upang makamit ang mekanikal na pagkabulok. Kung ang isang istraktura ng multi-level ay ginagamit, ang epekto ng mekanikal na pagkabulok ay maaaring tumaas nang malaki, at ang epekto ng metalikang kuwintas ay maaaring tumaas.

Ayon sa bilang ng mga yugto ng paghahatid, ang mga reducer ay maaaring nahahati sa solong yugto at multi-stage reducer; Ayon sa hugis ng mga gears, maaari silang nahahati sa mga cylindrical gear reducer, bevel gear reducer at conical at cylindrical gear reducers; Ayon sa layout ng paghahatid, maaari silang nahahati sa pinalawak, split at coaxial reducer.

Sa pangkalahatan, ang mga karaniwang pag -uuri at katangian ng mga reducer ay ang mga sumusunod:

(1) Solong yugto ng cylindrical gear reducer

Ang istraktura ng isang solong yugto ng cylindrical gear reducer ay medyo simple, na binubuo ng isang pares ng mga cylindrical gears, madaling paggawa at mapanatili. Ang mga ngipin ng gear ay maaaring mag-spur, helical o herringbone, ang naaangkop na saklaw ng ratio ng pagbawas ay 3-10, at average ang kawastuhan ng paghahatid.

(2) Dobleng yugto ng cylindrical gear reducer

Ang isang dobleng yugto ng cylindrical gear reducer ay isang reducer ng gear na nakakamit ng isang mas malaking ratio ng pagbawas sa pamamagitan ng pag-meshing ng dalawang yugto ng cylindrical gears. Kung ikukumpara sa isang solong yugto ng cylindrical gear reducer, ang isang dobleng yugto ng cylindrical gear reducer ay maaaring magbigay ng isang mas malaking ratio ng pagbawas at mas mataas na output ng metalikang kuwintas, at angkop para sa mga aplikasyon na nangangailangan ng isang mas malaking ratio ng pagbawas at mataas na output ng metalikang kuwintas. Mayroong tatlong uri ng dobleng yugto ng cylindrical gear reducer: uri ng pagpapalawak, uri ng split, at uri ng coaxial. Ang naaangkop na saklaw ng ratio ng pagbawas ay 8-60, at average ang kawastuhan ng paghahatid.

(3) Single-stage bevel gear reducer

Ang isang solong yugto ng bevel gear reducer ay isang mekanikal na aparato na nakakamit ng pagkabulok at pagtaas ng metalikang kuwintas sa pamamagitan ng pag-iwas ng isang pares ng mga gears ng bevel. Kung ikukumpara sa mga cylindrical gear reducer, ang mga reducer ng bevel gear ay pangunahing ginagamit upang baguhin ang direksyon ng paghahatid at makamit ang pagkabulok nang sabay. Ang naaangkop na saklaw ng ratio ng pagbawas ng isang solong yugto ng bevel gear reducer ay 8-10. Ang ratio ng paghahatid ay hindi dapat masyadong malaki upang mabawasan ang laki ng bevel gear at mapadali ang pagproseso. Ang nag-iisang yugto ng bevel gear reducer ay ginagamit para sa mga pagpapadala kung saan ang dalawang axes ay bumaluktot.

(4) Bevel at cylindrical gear reducer

Ang naaangkop na saklaw ng ratio ng pagbawas ng bevel at cylindrical gear reducer ay 8-40. Ang mga gears ng bevel ay nakaayos sa yugto ng mataas na bilis upang mabawasan ang laki ng mga gears ng bevel. Ang mga gears ng bevel ay maaaring maging tuwid na ngipin o hubog na ngipin. Ang mga cylindrical gears ay karamihan sa mga helical na ngipin, na maaaring mai -offset ang bahagi ng lakas ng ehe ng mga gears ng bevel. Ang dami ay medyo malaki, at ang kawastuhan ng paghahatid ay average.

(5) Worm Gear Reducer

Ang isang worm gear reducer ay isang pangkaraniwang aparato ng paghahatid na nakakamit ng pagkabulok at pagtaas ng metalikang kuwintas sa pamamagitan ng pag -meshing ng bulate at worm wheel. Ang single-stage worm reducer ay angkop para sa isang ratio ng pagbawas na 10-80. Ang pangunahing tampok nito ay mayroon itong isang reverse self-locking function at maaaring magkaroon ng isang mas malaking ratio ng pagbawas. Ang input shaft at ang output shaft ay wala sa parehong axis o sa parehong eroplano.

Gayunpaman, sa pangkalahatan ito ay malaki sa laki at may mababang kahusayan sa paghahatid. Ang worm gear reducer ay angkop para sa mga okasyon na may mababang katumpakan at magkakasunod na trabaho.

(6) Planetary Gear Reducer

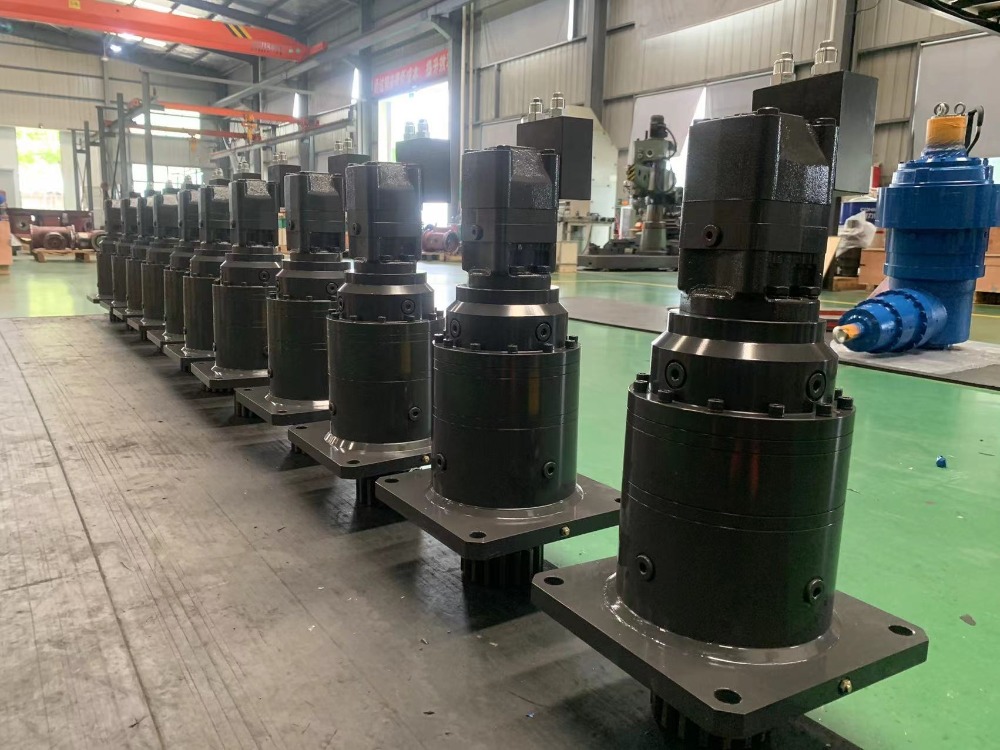

Ang isang planetary gear reducer ay isang lubos na mahusay na aparato ng paghahatid na nakakamit ng pagkabulok at pagtaas ng metalikang kuwintas sa pamamagitan ng isang sistema ng gear ng planeta. Mayroon itong mga pakinabang ng mataas na kahusayan, mataas na output ng metalikang kuwintas, mababang ingay at compact na disenyo. Ang ratio ng pagbawas ng solong yugto ay karaniwang hindi bababa sa 3, at ang maximum ay pangkalahatan

ly hindi hihigit sa 10. Kumpara sa iba pang mga reducer, ang mga reducer ng planeta ng planeta ay may mga katangian ng mataas na katigasan, mataas na katumpakan, mataas na kahusayan sa paghahatid, mataas na metalikang kuwintas at maliit na sukat. Karamihan sa mga reducer ng planeta ng planeta ay naka -install sa mga stepper motor at servo motor upang mabawasan ang bilis, dagdagan ang metalikang kuwintas at tugma ng pagkawalang -kilos.

Ang nasa itaas na 6 na uri ng mga reducer lahat ay kabilang sa kategorya ng mga reducer ng gear, ngunit mayroon silang natatanging mga katangian ng istruktura at angkop para sa iba't ibang mga sitwasyon ng aplikasyon. Ang Planetary Gearbox Factory SGR ay nagpapaalala sa iyo na kapag pumipili ng isang gear reducer, dapat mong kumpletong isaalang-alang ang pagbawas ng ratio, kahusayan sa paghahatid, ingay sa pagtatrabaho, kapasidad ng pag-load, mga paghihigpit sa espasyo, at kakayahan sa pag-lock sa sarili sa ilang mga senaryo na kinakailangan sa aktwal na mga aplikasyon. (May-akda: SGR, Angie Zhang)
