What are the requirements for Tower Crane Planetary Gear Reducers? How to Choose?

Sa hinihinging mundo ng mabibigat na makinarya sa konstruksiyon, ang tower crane planetary gear reducer nagsisilbing kritikal na "power converter" para sa tatlong pangunahing mekanismo: hoisting, luffing, at slewing. Responsable para sa tumpak na pagbawas ng bilis, napakalaking torque multiplication, at maaasahang paghahatid ng kuryente, ang katatagan ng pagpapatakbo nito ay direktang nakakaapekto sa kaligtasan sa lugar ng konstruksiyon at pangkalahatang kahusayan ng proyekto.

Habang ang mga kagamitan sa tower crane ay patuloy na lumalago sa kapangyarihan at modernisasyon, ang mga hinihingi sa mga bahaging ito tungkol sa pagkonsumo ng enerhiya, ingay, at panginginig ng boses ay lalong naging mahigpit. Kaya, ano nga ba ang mga kinakailangan para sa isang planetary gear reducer para sa mga application ng tower crane, at paano dapat piliin ng mga inhinyero ang pinakamainam na yunit? Sinasaliksik ng komprehensibong gabay na ito ang mga pangunahing teknikal na kinakailangan at nagbibigay ng detalyadong balangkas ng pagpili ng planetary gearbox.

Mga Pangunahing Kinakailangan para sa Tower Crane Planetary Gear Reducers

Ang mga kondisyon sa pagtatrabaho ng tower crane ay likas na kumplikado, kadalasang kinasasangkutan ng mabibigat na karga, madalas na mga start-stop na cycle, at mataas na altitude na operasyon. Samakatuwid, ang mga kinakailangan para sa isang tower crane gearbox ay lubhang hinihingi. Batay sa malawak na karanasan sa industriya, tinutukoy ng Shanghai SGR Heavy Industry Machinery Co., Ltd. ang apat na hindi mapag-usapan na pangunahing kinakailangan para sa mga kritikal na bahaging ito.

Mataas na Torque Rigidity at Napakahusay na Impact Resistance

Ang mga tower crane ay bumubuo ng napakalaking dagliang epekto kapag nagbubuhat ng mabibigat na kargada o nakakaranas ng biglaang pagbugso ng hangin. Ang isang premium high torque planetary reducer ay dapat magkaroon ng napakataas na torsional rigidity at instant overload capacity. Tinitiyak nito na walang pagkasira ng ngipin ng gear o pagkabigo ng bearing sa ilalim ng matinding mga kondisyon sa pagpapatakbo, na pinangangalagaan ang kagamitan at ang lugar ng konstruksiyon. Ang reducer ay dapat na may kakayahang makayanan ang panandaliang overload na mga kaganapan na lumalampas sa 200% ng rate ng bilis ng pag-input at 300% ng na-rate na torque nang walang structural failure.

Mahigpit na Mga Pamantayan sa Paggamot ng Materyal at init

Dahil sa pangmatagalang pagpapatakbo ng mabigat na karga, ang mga pangunahing gear ng planetary gear reducer para sa mga aplikasyon ng tower crane ay dapat gawa sa high-strength alloy steel, gaya ng 20CrMnTi. Ang mga sangkap na ito ay dapat sumailalim sa advanced carburizing at quenching, na sinusundan ng precision gear grinding. Ang tigas ng ibabaw ng gear ay dapat umabot sa HRC58-62, at ang ring gear ay dapat ding sumailalim sa quenching at carburizing treatment. Ang mahigpit na pagproseso na ito ay ginagarantiyahan ang pambihirang paglaban sa pagsusuot at isang pinahabang buhay ng pagkapagod, na kritikal para sa mga bahagi na sumasailalim sa tuluy-tuloy na paikot na paglo-load sa hinihingi na mga kapaligiran sa konstruksiyon.

Malakas na Load Distribution Capability at Smooth Operation

Ang mekanismo ng slewing ay nangangailangan ng napakataas na katatagan. Upang makamit ito, ang tower crane planetary gear reducer ay dapat magpatibay ng multi-planet-wheel load distribution structure. Sa disenyong ito, maraming planeta gear sa bawat yugto ang nagbabahagi ng load nang sabay-sabay. Ito ay makabuluhang nagpapabuti sa kapasidad ng pagkarga, binabawasan ang single-tooth stress, at nakakamit ang makinis, mababang ingay, at mababang vibration na operasyon. Ang planetary configuration ay likas na namamahagi ng load sa maraming gear mesh, na ginagawa itong perpektong akma para sa mabigat na tungkulin, hinihimok ng katumpakan ng mga mekanismo ng tower crane slewing.

Kakayahang umangkop sa Malupit na Kondisyon sa Pagpapatakbo

Gumagana ang mga tower crane sa labas sa matataas na lugar, na patuloy na nakaharap sa alikabok, halumigmig, at matinding pagbabago sa temperatura. Ang tower crane gearbox ay dapat na may mataas na kalidad na disenyo ng sealing, kabilang ang mga espesyal na sealing treatment upang maiwasan ang pagpasok ng alikabok. Higit pa rito, dapat itong ganap na umangkop sa iba't ibang malupit na kondisyon na nararanasan sa parehong init ng tag-araw at pagyeyelo sa taglamig. Ang mga advanced na labyrinth seal at positive pressure ventilation system ay kadalasang ginagamit upang mapanatili ang panloob na kalinisan at integridad ng lubricant sa mga matinding saklaw ng temperatura mula -20°C hanggang 50°C.

Paano Pumili ng Tamang Tower Crane Planetary Gear Reducer

Pagpili ng tama planetary gear reducer para sa mga aplikasyon ng tower crane ay nangangailangan ng maingat na pagsusuri sa engineering. Inirerekomenda ng SGR ang mga sumusunod na pagsasaalang-alang upang matiyak ang pinakamainam na pagganap at mahabang buhay sa panahon ng pagpili ng planetary gearbox.

Tukuyin ang Mekanismo ng Application

Ang mga mekanismo ng hoisting, slewing, at luffing ng mga tower crane ay may kakaibang mga kinakailangan sa pagganap. Ang mekanismo ng hoisting ay nakatuon sa output torque, kapasidad ng pagkarga, pagtutugma ng preno, at madalas na kakayahan sa pagsisimula. Ang mekanismo ng slewing ay inuuna ang mababang bilis ng katatagan, paglaban sa epekto, at tumpak na pagganap ng pagpoposisyon. Samantala, ang luffing mechanism ay nangangailangan ng mahusay na speed regulation performance at maaasahang load adaptability. Ang pag-unawa sa mga pagkakaibang ito ay mahalaga para sa pagtutugma ng tamang high torque planetary reducer sa bawat partikular na function.

Piliin ang Batay sa Torque at Load

Dapat kalkulahin ng mga inhinyero ang kinakailangang torque batay sa maximum lifting capacity ng tower crane, working radius, bilis ng pagpapatakbo ng mekanismo, at aktwal na kondisyon ng pagkarga. Mahalaga, ang pagpili ay dapat ding isaalang-alang ang pagsisimula, pagpepreno, madalas na pagsisimula ng paghinto, at mga kondisyon ng agarang epekto upang matiyak na ang mataas na torque na planetary reducer ay sapat na laki. Karaniwang inilalapat ang safety factor na hindi bababa sa 1.5 hanggang 2.0 para sa mga karaniwang kundisyon, habang ang mga application ng tower crane na may panaka-nakang pag-load ng shock at madalas na pagpepreno ay maaaring mangailangan ng mga salik sa kaligtasan na higit sa 3.0.

Piliin Batay sa Reduction Ratio at Output Speed

Ang iba't ibang mekanismo ay nangangailangan ng iba't ibang mga diskarte sa gearing. Ang mekanismo ng hoisting ay karaniwang nangangailangan ng malaking reduction ratio upang makamit ang mababang bilis, mataas na torque na output, habang ang mekanismo ng slewing ay kailangang tiyakin ang sapat na torque habang nakakamit ang makinis, nakokontrol na bilis ng slewing. Inirerekomenda na tukuyin ang naaangkop na ratio ng pagbabawas batay sa rate ng bilis ng motor at kinakailangang bilis ng output ng kagamitan. Halimbawa, ang mga slewing reducer ay karaniwang gumagana sa loob ng hanay ng reduction ratio na 63 hanggang 195, depende sa mga partikular na kinakailangan sa aplikasyon.

Itugma ang Mga Dimensyon ng Pag-install at Mga Paraan ng Koneksyon

Kapag tinatapos ang pagpili ng iyong planetary gearbox, kumpirmahin ang lahat ng pisikal at mekanikal na interface. Kabilang dito ang pag-verify ng lakas ng motor at bilis ng pag-input, mga sukat ng input/output shaft, mga sukat ng flange at mounting, at ang partikular na paraan ng pag-mount ng reducer. Bukod pa rito, tiyakin ang tuluy-tuloy na pagkakatugma sa output torque, reduction ratio, brake, at iba pang kinakailangang accessories. Pinipigilan ng wastong pagtutugma ng interface ang eccentricity ng pag-install na maaaring humantong sa maagang pagkasira ng tindig at abnormal na panginginig ng boses.

Bakit Pumili ng SGR para sa iyong Tower Crane Gearbox Needs?

Kapag kumukuha ng tower crane planetary gear reducer, ang pakikipagsosyo sa isang bihasang tagagawa ay mahalaga. Ang Shanghai SGR Heavy Industry Machinery Co., Ltd. ay nagdadala ng higit sa 15 taon ng kadalubhasaan sa talahanayan.

Sinusuportahan ng ISO 9001 certification, DNV accreditation mula noong 1996, at Russian Maritime Register of Shipping standards, ang SGR ay nagpapatakbo ng 15,000 sqm factory na sinusuportahan ng isang R&D team ng mga PhD at senior engineer.

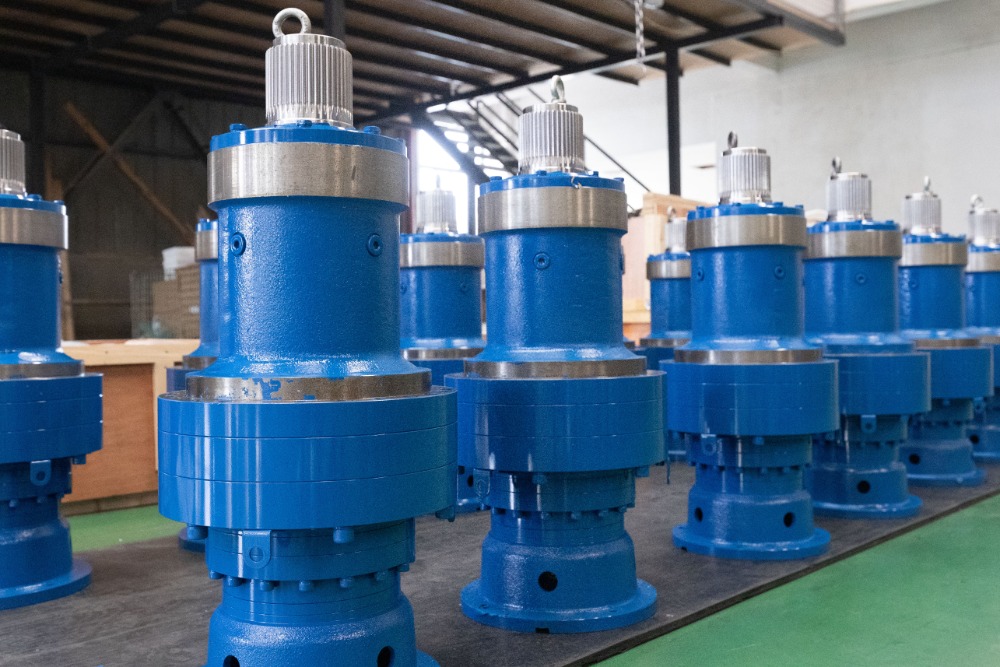

Nag-aalok ang SGR ng komprehensibong hanay ng mga planetary gearbox, kabilang ang mga coaxial at right-angle na configuration, na may mga opsyon para sa mataas na torque, mababang backlash, at maraming nagagawang mounting positions (M1-M6). Ang kanilang mga produkto ay ininhinyero para sa maayos na operasyon at mababang ingay, na ginagawang angkop ang mga ito para sa malawak na hanay ng mga pang-industriya at mekanikal na aplikasyon. Ang mga SGR gearbox ay naka-deploy na sa mga crane at construction crane, trenchless horizontal directional drilling, kagamitan sa palm oil, at marami pang ibang heavy-duty na application sa buong mundo.

Para man sa mga karaniwang construction crane o mga espesyal na aplikasyon, ang SGR ay nagbibigay ng mga custom na solusyon na iniayon sa mga natatanging kinakailangan sa pagpapatakbo. Ang kanilang modular na diskarte sa disenyo ay nagbibigay-daan para sa nababaluktot na mga opsyon sa pagsasaayos, habang ang kanilang mahigpit na pamamaraan sa pagkontrol sa kalidad ay nagsisiguro ng pare-parehong pagiging maaasahan ng produkto.

Ang tower crane planetary gear reducer ay ang puso ng pagganap ng crane, nagdidikta ng kaligtasan, katumpakan, at kahusayan. Sa pamamagitan ng pag-unawa sa mga pangunahing kinakailangan para sa paglaban sa epekto, kalidad ng materyal, pamamahagi ng pagkarga, at kakayahang umangkop sa kapaligiran, at sa pamamagitan ng pagsunod sa isang mahigpit na proseso ng pagpili ng planetary gearbox, masisiguro mong gumagana ang iyong kagamitan sa pinakamataas na pagganap.

Handa nang i-upgrade ang drivetrain ng iyong crane o pagmulan ng isang maaasahang planetary gear reducer para sa mga application ng tower crane? Makipag-ugnayan sa expert engineering team sa Shanghai SGR Heavy Industry Machinery Co., Ltd. ngayon para sa mga customized na solusyon at propesyonal na konsultasyon.（May-akda, SGR, Angie Zhang）
