Ano ang mga pagkakaiba sa pagitan ng solong at multi-stage na mga planeta na gearbox?

Sa mundo ng paghahatid ng kuryente ng pang-industriya, ang mga planeta na gearbox ay naging gulugod ng makinarya na may mataas na pagganap. Tulad ng hinihiling ng kagamitan na umuusbong-nangangailangan ng mas mataas na metalikang kuwintas, higit na kahusayan, at mas compact na disenyo-ang mga OEM at mga integrator ng system ay nahaharap sa isang kritikal na desisyon: dapat ba silang pumili ng isang solong yugto o multi-stage planetary gearbox ? Ang pag -unawa sa mga pagkakaiba sa pagitan ng dalawang mga pagsasaayos na ito ay mahalaga para sa pag -optimize ng pagganap ng makina, pagiging maaasahan, at kabuuang gastos ng pagmamay -ari.

Sa SGR, isang nangungunang tagagawa ng planetary gearbox na nakabase sa Shanghai, dalubhasa namin sa parehong solong yugto at multi-stage na mga gearbox ng planeta, pati na rin ang mga dobleng pag-unlad na mga gearbox ng bulate. Na may higit sa 15 taon ng kadalubhasaan sa engineering, isang 15,000㎡ pasilidad sa pagmamanupaktura, at isang koponan ng Ph.D. Mga mananaliksik at Senior Engineers, nagdidisenyo kami ng mga solusyon sa paghahatid na nakakatugon sa mahigpit na hinihingi ng hindi pagbagsak ng pagbabarena, pagmimina, henerasyon ng kuryente, makinarya ng tela, at marami pa.

Hayaan ang galugarin ang mga pangunahing pagkakaiba sa pagitan ng solong at multi-stage na mga planeta na gearbox-at kung bakit ang mga gearbox ng planeta ng SGR ay nakatayo sa merkado.

(1) Single-stage planetary gearbox: pagiging simple, kahusayan, at compactness

Ang isang solong yugto ng planeta na gearbox ay binubuo ng isang sun gear, maramihang mga gears ng planeta, isang singsing na gear, at isang carrier. Ang kapangyarihan ay ipinadala sa pamamagitan ng isang solong yugto ng pagbawas, ginagawa itong pinaka prangka at mahusay na pagsasaayos sa pamilya ng planeta.

Mga pangunahing tampok ng singe-stage planetary gearbox:

Saklaw ng Ratio ng Bilis: Karaniwan 3: 1 hanggang 10: 1

Kahusayan ng Paghahatid: ≥97% bawat yugto - sa pinakamataas sa mga mekanikal na drive

Compact Design: Minimal na haba ng axial at magaan, mainam para sa mga application na pinipilit sa espasyo

Mababang Backlash: Ang mga gears ng katumpakan ay nakamit ang ≤3 arcmin backlash, na angkop para sa servo at mga control control system

Mataas na density ng kuryente: Mahusay na daloy ng kuryente na may kaunting henerasyon ng init

Mga aplikasyon ng single-stage planetary gearbox:

• Ang mga electric-driven na pahalang na direksyon ng pagbabarena (HDD) rigs
• Maliit sa medium generator
• Mga sistema ng conveyor na may katamtamang mga kinakailangan sa metalikang kuwintas
• Robotics at awtomatikong mga linya ng pagpupulong

Ang nag-iisang yugto ng planeta ng planeta ay higit sa mga sitwasyon kung saan ang kahusayan, bilis ng tugon, at compactness ay nauna. Ito ang ginustong pagpipilian para sa mga mapagkukunan ng high-speed input (hal., 1500–3000 rpm motor) na nangangailangan ng katamtamang pagbawas ng bilis at makinis na operasyon.

Gayunpaman, kapag hinihiling ng mga aplikasyon ang mas mataas na ratios ng pagbawas o higit na output ng metalikang kuwintas, ang isang solong yugto ay umabot sa mga pisikal na limitasyon nito. Ito ay kung saan ang multi-stage planetary gearbox ay nagiging mahusay na solusyon.

(2) Multi-stage planetary gearbox: kapangyarihan, metalikang kuwintas, at kakayahang magamit

Ang isang multi-stage planetary gearbox (karaniwang dalawa o tatlong yugto) ay nag-uugnay sa maraming mga set ng planeta sa serye sa loob ng isang solong pabahay. Ang output ng unang yugto ay nagiging input ng susunod, pagpaparami ng ratio ng pagbawas at output ng metalikang kuwintas.

Mga pangunahing tampok:

• Saklaw ng Ratio ng Bilis: 20: 1 hanggang 100: 1 (hal., 5: 1 × 4: 1 = 20: 1)
• Output metalikang kuwintas: makabuluhang mas mataas kaysa sa solong yugto-hanggang sa 5 × mas malaki para sa parehong laki ng frame
• Kahusayan: Bahagyang mas mababa dahil sa karagdagang mga meshes ng gear, ngunit mataas pa rin sa 94% -96% para sa dalawang yugto
• Structural Rigidity: Pinahusay na pamamahagi ng pag -load sa maraming mga yugto ay nagpapabuti sa tibay sa ilalim ng mga naglo -load na shock
• Kakayahang umangkop sa pagpapasadya: maaaring pagsamahin ang iba't ibang mga ratios ng gear at mga materyales upang matugunan ang mga tukoy na profile ng pag -load

Mga aplikasyon ng multi-stage planetary gearbox:

• Malakas na tungkulin na hindi pag-excavation ng pagbabarena na nangangailangan ng 100,000 nm metalikang kuwintas
• Ang mga conveyor ng pagmimina at crushers na nagpapatakbo sa ilalim ng patuloy na pag -load
• Wind turbine pitch at yaw drive
• Malaking pang -industriya mixer at extruder

Habang ang mga multi-stage gearbox ay bahagyang mas mahaba at mas mabigat, ang kanilang kakayahang maghatid ng mataas na metalikang kuwintas sa isang kinokontrol, mahusay na paraan ay ginagawang kailangan sa kanila sa hinihingi na mga pang-industriya na kapaligiran. Tinatanggal nila ang pangangailangan para sa mga panlabas na bilis ng reducer o hindi mahusay na mga kumbinasyon ng gear gear, pag -stream ng disenyo ng system at pagpapabuti ng pagiging maaasahan.

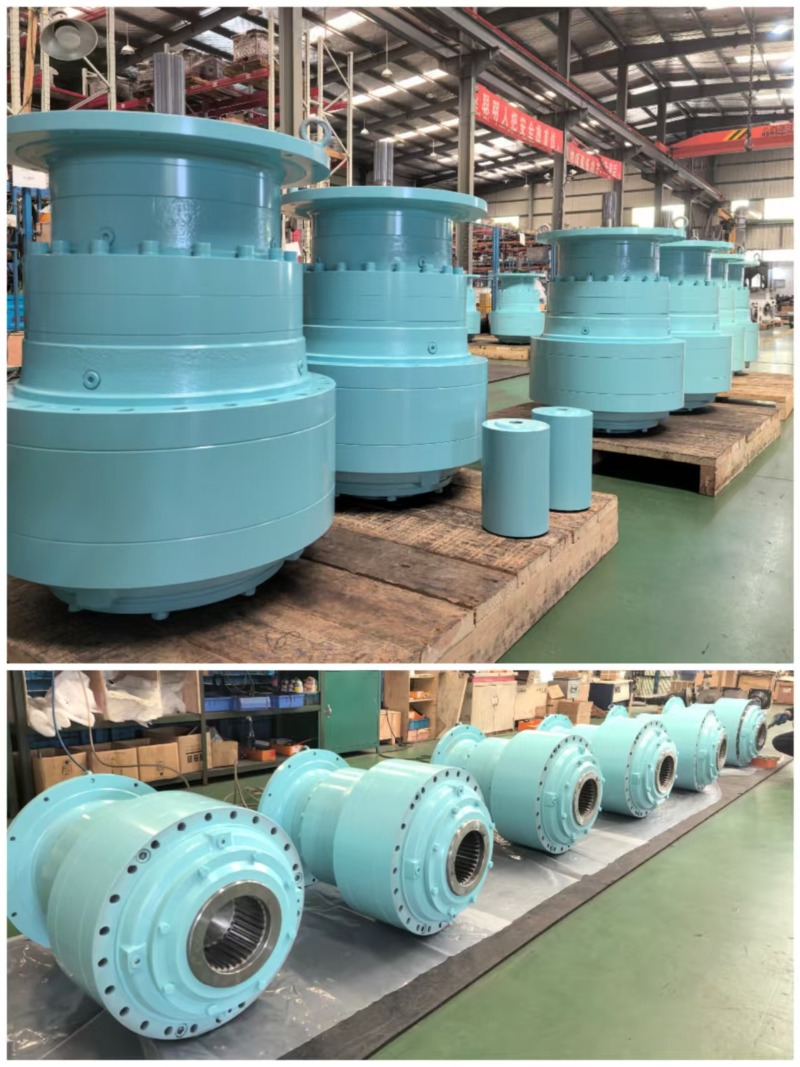

(3) SGR multi-stage planetary gearbox: inhinyero para sa matinding pagganap

Sa SGR, hindi lamang kami gumagawa ng mga multi-stage na planeta ng planeta-inhinyero namin sila para sa mga hamon sa pang-industriya na tunay na mundo. Ang aming multi-stage planetary gearboxes ay idinisenyo upang maipalabas ang mga karaniwang handog sa kapasidad ng metalikang kuwintas, kahusayan, at buhay ng serbisyo.

Mga pangunahing bentahe ng SGR multi-stage planetary gearboxes:

• Pag-optimize ng Proprietary Gear: Ang aming in-house toroidal worm na pag-optimize ng system at advanced na hangganan na pagsusuri ng elemento ay matiyak ang pinakamainam na pakikipag-ugnay sa ngipin, pamamahagi ng pag-load, at pagbawas sa ingay-kahit na sa ilalim ng buong pag-load.
• Ang paggawa ng mataas na katumpakan: Ang mga gears ay katumpakan-cut mula sa 20crmnti haluang metal na bakal, carburized, quenched. Tinitiyak nito ang pangmatagalang tibay at minimal na pagsusuot.
• Pinagsamang pagsubok at pagpapatunay: Ang bawat gearbox ng SGR ay sumasailalim sa pagsubok ng buong-lakas na pagganap sa aming mga benches sa pagsubok sa bahay, na ginagaya ang mga tunay na kondisyon ng operating para sa temperatura, panginginig ng boses, at kahusayan.
• Mga pasadyang solusyon: Nag -aalok kami ng mga naayos na ratios ng bilis, pag -mount ng mga pagsasaayos, mga sistema ng pagpapadulas, at mga interface ng pagsubaybay.

Pangunahing aplikasyon ng SGR Multi-Stage Planetary Gearboxes:

• Non-Excavation pagbabarena: SGR multi-stage planetary gearboxes power electric at diesel-driven HDD rigs, na naghahatid ng mataas na metalikang kuwintas at mababang bilis na kontrol na kinakailangan para sa pagtagos ng bato at pipe reaming.
• Pagmimina at Pag-quarry: Ginamit sa mga mabibigat na conveyor at crushers, ang aming mga gearbox ay makatiis ng patuloy na operasyon at madalas na mga shocks ng pag-load.
• Power Generation: Isinama sa mga maliliit na generator at pantulong na drive, tinitiyak ang matatag, mababang pagganap ng pagpapanatili.

Ang SGR ay isang Shanghai high-tech na negosyo at nakalista sa "dalubhasa, sopistikado, natatangi, at makabagong" (Zhuan Jing Te Xin) na programa. Ang aming N-Series Planetary Gearbox ay nanalo ng "Science and Technology Achievement First Prize" (2009) at kinilala bilang isang proyekto ng pagbabago sa high-tech na Shanghai. Nagtataglay kami ng maraming mga patent ng modelo ng imbensyon at utility, na sumasalamin sa aming pangako sa pagbabago.

Konklusyon: Pagpili ng tamang planeta ng gearbox para sa iyong aplikasyon

Ang pagpili sa pagitan ng single-stage at multi-stage planetary gearboxes ay nakasalalay sa bilis, metalikang kuwintas, kahusayan, at mga kinakailangan sa espasyo.

• Pumili ng single-stagefor mataas na kahusayan, compactness, at katamtaman na mga pangangailangan sa pagbawas.
• Pumili ng maraming yugto ng mataas na metalikang kuwintas, malaking pagbawas ng bilis, at mabibigat na operasyon.

Bilang isang nangungunang kumpanya ng planeta ng gearbox ng China, nag -aalok ang SGR ng parehong mga pagsasaayos na may kalidad na hindi kompromiso. Ang aming multi-stage planetary gearboxes, lalo na, ay kumakatawan sa pinnacle ng power transmission engineering-na naghahatid ng matatag na pagganap, pinalawak na buhay ng serbisyo, at higit na mahusay na pagbabalik sa pamumuhunan.

Para sa mga OEM at pang -industriya na tagagawa na naghahanap ng isang maaasahang, makabagong, at technically advanced na kasosyo sa gearbox, ang SGR ay ang matalinong pagpipilian. Makipag -ugnay sa amin ngayon upang talakayin ang iyong aplikasyon at matuklasan kung paano maaaring itaas ng aming mga gearbox ng planeta ang pagganap ng iyong kagamitan. (May -akda, SGR, Angie Zhang)
