Ang paghahambing at bentahe ng solong at multi yugto ng planeta na gearbox

Ang mga gearbox ng planeta ay malawakang ginagamit sa pang -industriya na automation, robotics, aerospace, at mabibigat na makinarya dahil sa kanilang mataas na density ng metalikang kuwintas, compact na disenyo, at mahusay na pamamahagi ng pag -load. Kabilang sa iba't ibang mga pagsasaayos, solong yugto at Multi-stage planetary gearboxes ay ang dalawang pinaka -karaniwang uri.

Kung ang mga reducer ng planeta ng planeta ay ang "pinakamahusay sa pinakamahusay," pagkatapos ay kabilang sa pamilya ng planetary gear reducer, ang multi-stage planetary gear reducers ay ang "powerhouse" salamat sa kanilang mahusay na kakayahan sa output ng metalikang kuwintas, malawak na saklaw ng ratio ng pagbawas, at makinis na operasyon.

Ang paghahambing sa pagitan ng singe at Multi Stage Planetary Gearbox

Ihahambing ko ang singe at multi stage planetary gearbox mula sa 3 aspeto.

• Ratio ng paghahatid at pagbawas ng bilis

Ang isang solong yugto ng planeta na gearbox ay karaniwang nag-aalok ng mga ratios ng pagbawas sa pagitan ng 3: 1 at 10: 1. Ang saklaw na ito ay sapat para sa mga aplikasyon na nangangailangan ng katamtamang pagbawas ng bilis na may mataas na kahusayan.

Sa kaibahan, Multi-stage planetary gearboxes maaaring makamit ang mas mataas na ratios - hanggang sa 1,000: 1 o higit pa - sa pamamagitan ng pag -cascading ng maraming mga planeta na set sa loob ng isang pabahay. Ang bawat yugto ay nagpaparami ng pagbawas, na nagpapagana ng napakababang bilis ng output mula sa isang motor na high-speed input.

• Laki, timbang, at backlash

Ang mga solong yugto ng planeta na mga gearbox ay mas maikli, mas magaan, at may mas mababang pag-ikot ng pag-ikot, na ginagawang perpekto para sa mga dynamic na aplikasyon tulad ng mga sistema ng pick-and-lugar na hinihimok ng servo kung saan ang mabilis na pagbilis ay susi. Karaniwan din silang nag -aalok ng mas mababang backlash na mahalaga para sa pagpoposisyon ng kawastuhan.

Ang mga multi-stage gearbox ay mas mahaba at mas mabigat dahil sa mga karagdagang set ng gear at carrier. Habang ang modernong pagmamanupaktura ay maaaring panatilihing mababa ang backlash, ang bawat idinagdag na yugto ay nagpapakilala ng potensyal para sa pinagsama -samang error na angular.

Gayunpaman, ang mga advanced na disenyo ng multi-stage ay madalas na isama ang mga cross-roller bearings o preloaded planet pin upang mapanatili ang rigidity at mabawasan ang pagpapalihis sa ilalim ng pag-load.

• Ang kapasidad ng metalikang kuwintas at pamamahagi ng pag -load

Ang parehong mga pagsasaayos ay namamahagi ng pag-load sa maraming mga gears ng planeta, pagpapahusay ng tibay, ngunit ang mga multi-stage gearboxes ay maaaring magpadala ng mas mataas na output metalikang kuwintas sa mga ultra-low na bilis, na ginagawang angkop para sa mga mabibigat na gawain tulad ng mga extruder, winches, o pumatay drive.

Ang mga bersyon ng solong yugto ay higit sa mga high-speed, medium-torque na mga sitwasyon kung saan ang pagtugon ay mahalaga kaysa sa matinding puwersa.

Kapansin-pansin na ang unang yugto sa isang multi-stage system ay madalas na humahawak sa pinakamataas na bilis ng pag-input at dapat na inhinyero para sa paglaban sa pagkapagod, habang ang pangwakas na yugto ay nagdadala ng peak output metalikang kuwintas.

• Gastos at Pagpapanatili

Ang mga solong yugto ng gearbox ay hindi gaanong mahal sa paggawa at mapanatili dahil sa mas kaunting mga sangkap at mas simpleng pagpupulong.

Ang mga yunit ng multi-stage ay nagsasangkot ng mas magaan na pagpapaubaya, higit pang mga bahagi, at kumplikadong mga landas sa pagpapadulas, pagtaas ng parehong paunang gastos at potensyal na pagiging kumplikado ng serbisyo.

Ang multi-stage planetary gearbox ay may makabuluhang pakinabang

• Mas malaking metalikang kuwintas

Ang mga solong yugto ng planeta ng planeta ay limitado sa pamamagitan ng kanilang istraktura at ratio ng bilis, na nagreresulta sa limitadong output metalikang kuwintas. Ang multi-stage planetary gearboxes, gayunpaman, nakamit ang progresibong pagpapalakas ng metalikang kuwintas sa pamamagitan ng dalawa o tatlong yugto ng paghahatid ng planeta na konektado sa serye. Halimbawa, pagkatapos makamit ang unang yugto ng isang 5: 1 ratio ng pagbabawas, ang pangalawang yugto ay maaaring makamit ang isang 4: 1 ratio ng pagbawas, na nagreresulta sa isang kabuuang ratio ng bilis ng 20: 1 at isang 20-tiklop na pagtaas sa output metalikang kuwintas.

Ang mataas na metalikang kuwintas na ito ay nagdaragdag din ng kapasidad ng pag-load nito, na nagpapagana ng multi-stage planetary gearboxes upang mahawakan ang matinding hinihingi ng pag-load ng mga patlang tulad ng makinarya ng pagmimina, trenchless drilling rigs, at henerasyon ng lakas ng hangin.

Ang mataas na ratio ng pagbawas ay maaaring makamit nang walang isang panlabas na aparato ng paghahatid.

Sa ilang mga aplikasyon ng paghahatid, ang pagkamit ng isang malaking ratio ng pagbawas ay madalas na nangangailangan ng pagkonekta sa isang solong yugto ng planeta na gearbox at isang reducer ng gear ng gear sa serye. Gayunpaman, sa isang multi-stage planetary gearbox, ang tradisyunal na pamamaraan ng koneksyon na ito ay hindi na kinakailangan. Ito ay dahil ang multi-stage planetary gearbox ay nagsasama ng maraming mga yugto ng paghahatid, na nagpapagana ng mataas na ratios ng pagbawas mula 20: 1 hanggang 100: 1 sa loob ng isang compact space, natutugunan ang mga pangangailangan ng mga aplikasyon na nangangailangan ng malaking ratios ng pagbawas.

• Ang kahusayan ng Hightransmission at mababang pagkawala ng enerhiya.

Kung ikukumpara sa mga reducer ng gear gear, ang mga multi-stage na planeta ng planeta ay maaaring mapanatili ang isang pangkalahatang kahusayan ng 94% hanggang 96% kahit na matapos ang dalawang yugto ng paghahatid. Ayon sa pisika, ang mas mataas na kahusayan ay nangangahulugang mas kaunting pagkawala ng enerhiya; Samakatuwid, ang mga multi-stage planetary gearboxes ay maaaring makabuluhang bawasan ang mga gastos sa operating.

• Pamamahagi ng kuryente para sa mas maayos na operasyon

Mga gearbox ng planeta tampok na pamamahagi ng kuryente, at multi-stage planetary gearboxes perpektong embody ang katangian na ito. Sa isang multi-stage planetary gearbox, ang lakas ng pag-input ay pantay na ipinamamahagi sa maraming mga gears ng planeta, na epektibong binabawasan ang pag-load ng solong ngipin, panginginig ng boses, at ingay, na nagreresulta sa mas maayos na operasyon.

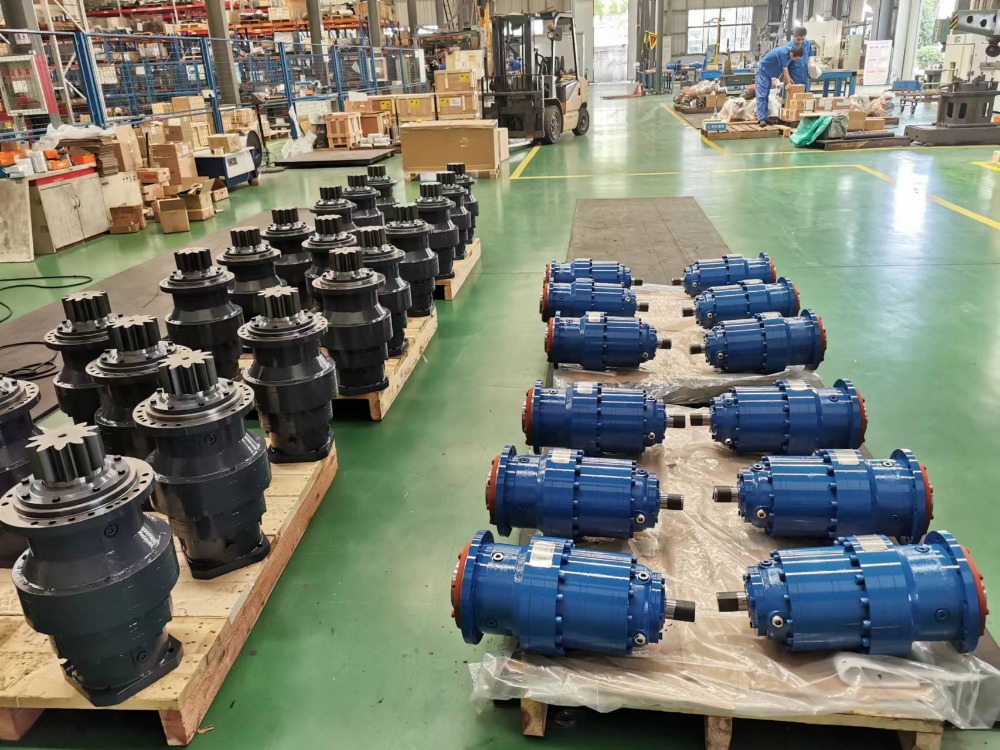

Mga kaso ng aplikasyon ng multi-stage planetary gearboxes ng SGR

Ang multi-stage planetary gearbox ng SGR ay gawa sa 20crmnti haluang metal na bakal sa pamamagitan ng carburizing at quenching precision gear grinding process. Ang ibabaw ng ngipin ay may mataas na katigasan at malakas na paglaban sa pagsusuot, tinitiyak na maaari itong mapanatili ang mababang pag -backlash kahit na sa ilalim ng buong mga kondisyon ng pag -load, natutugunan ang mga kinakailangan ng control control at katumpakan na pagpoposisyon.

Ang multi-stage planetary gearboxes ng SGR ay inilapat sa maraming mga senaryo na pang-industriya na high-end. Sa walang trenchless pahalang na mga proyekto ng pagbabarena ng rig, ang dalawang yugto ng planeta ng SGR, kasama ang kanilang higit na mahusay na pagganap ng isang bilis ng ratio ng 45: 1 at isang output na metalikang kuwintas na 280,000 nm, nagpapatakbo ng stably sa ilalim ng patuloy na mga kondisyon ng operasyon na may mababang pagtaas ng temperatura, makabuluhang pagpapabuti ng pangkalahatang pagiging maaasahan at kahusayan sa konstruksyon ng makina. Nakakuha ito ng mataas na pagkilala mula sa mga customer at tinulungan silang makamit ang mahusay na pagbabarena sa mga kumplikadong pormasyong geological.

Sa buod, ang mga multi-stage planetary gearboxes, kasama ang kanilang malakas na metalikang kuwintas, mahusay na paghahatid, at maaasahang istraktura, ay sumusuporta sa patuloy na operasyon ng mabibigat na kagamitan sa industriya. Hinihimok ng takbo ng pagmamanupaktura patungo sa mataas na kalidad, mataas na kahusayan, at mababang pagkonsumo ng enerhiya, ang mga multi-stage na planeta ng planeta ay nagiging ginustong solusyon sa paghahatid para sa isang pagtaas ng bilang ng mga high-end na kagamitan.
