Single-stage toroidal worm gear reducer: disenyo, pakinabang, at aplikasyon

Pag -unawa sa mga pangunahing kaalaman ng Solong yugto ng toroidal worm gear reducer

Ang mga reducer ng toroidal worm gear ay kumakatawan sa isang makabuluhang pagsulong sa teknolohiya ng paghahatid ng kuryente, na nag -aalok ng mga natatanging benepisyo sa mga maginoo na disenyo ng gear ng bulate. Ang solong yugto ng pagsasaayos ay nagbibigay ng compact na conversion ng metalikang kuwintas sa isang simple, mahusay na pakete na nagbago ng maraming mga pang-industriya na aplikasyon.

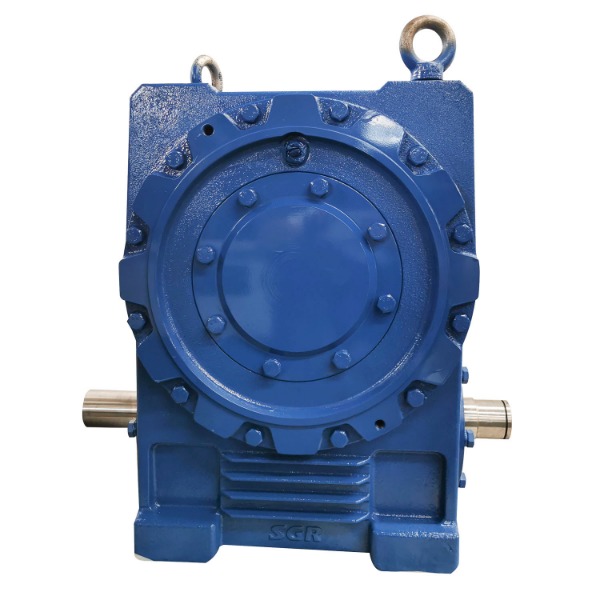

Mataas na kahusayan dobleng enveloping worm gear reducer

Ano ang espesyal na disenyo ng toroidal?

Ang hugis ng toroidal ay tumutukoy sa kurbada na tulad ng kuwadro ng worm wheel sa mga reducer na ito. Ang geometry na ito ay lumilikha ng higit pang mga puntos ng contact sa pagitan ng bulate at gulong kumpara sa mga karaniwang disenyo. Habang ang mga cylindrical worm gears ay karaniwang may contact contact, solong yugto ng toroidal worm gear reducer Makamit ang contact sa lugar, pamamahagi ng pag -load sa maraming mga ngipin nang sabay -sabay. Ang pangunahing pagkakaiba na ito ay nagdudulot ng maraming mga pakinabang:

• Mas mataas na kapasidad ng pag -load sa parehong bakas ng paa
• Pinahusay na kahusayan sa pamamagitan ng nabawasan na alitan
• Mas mahaba ang buhay ng serbisyo dahil sa pamamahagi ng pagsusuot
• Mas maayos na operasyon na may mas kaunting panginginig ng boses

Mga pangunahing sangkap at ang kanilang mga pag -andar

Ang pag -unawa sa anatomya ng mga reducer na ito ay nakakatulong na pahalagahan ang kanilang mga katangian ng pagganap. Ang mga pangunahing sangkap ay kasama ang:

• Toroidal worm wheel: Ang gear na may mga hubog na ngipin na sumisiksik sa bulate
• HOURGLASS WORM: Ang input shaft na may isang espesyal na profile na thread
• Pabahay: Precision-machined enclosure na nagpapanatili ng pagkakahanay
• Mga Bearings: Suportahan ang mga sangkap na humahawak ng radial at axial load

Paghahambing Ang mga gearbox ng toroidal worm sa mga karaniwang disenyo

Kapag sinusuri ang mga pagpipilian sa reducer ng gear, ang pag -unawa sa mga pagkakaiba sa pagganap ay nakakatulong na gumawa ng mga desisyon sa pagpili. Sa ibaba inihambing namin ang mga pangunahing mga parameter sa pagitan ng toroidal at maginoo na mga reducer ng gear ng gear.

Kahusayan at pagtitipid ng enerhiya

Ang mga mekanika ng contact ng mga disenyo ng toroidal ay panimula ang pagbabago ng mga katangian ng kahusayan. Kung saan ang mga karaniwang gears ng bulate ay maaaring makamit ang 50-70% na kahusayan sa mga pagsasaayos ng solong yugto, Ang mga gearbox ng toroidal worm sa mga karaniwang disenyo Karaniwang nagpapakita ng 15-25% na pagpapabuti. Ang talahanayan na ito ay naglalarawan ng mga karaniwang saklaw ng kahusayan:

Kapasidad ng pag -load at tibay

Ang pakikipag-ugnayan ng multi-ngipin ng mga sistema ng toroidal ay kapansin-pansing nagdaragdag ng kapasidad ng pag-load. Ang pagsubok ay nagpapakita ng mga reducer ng toroidal ay maaaring hawakan ang 30-50% na mas mataas na mga metalikang kuwintas kaysa sa pantay na laki ng mga standard na gears ng bulate. Ang kalamangan na ito ay nagmula sa:

• Ipinamamahagi ang mga presyon ng contact
• Na -optimize na pagpapanatili ng pagpapadulas
• Nabawasan ang mga konsentrasyon ng peak stress

Mga kritikal na kadahilanan sa Ang pagpili ng mga reducer ng bilis ng toroidal Para sa mga aplikasyon

Ang wastong pagpili ng reducer ay nangangailangan ng pagsusuri ng maraming mga teknikal na mga parameter laban sa mga kinakailangan sa aplikasyon. Tinitiyak ng mga pagsasaalang -alang na ito ang pinakamainam na pagganap at kahabaan ng buhay.

Mga kinakailangan sa metalikang kuwintas at bilis

Ang pagkalkula ng kinakailangang metalikang kuwintas ay nagsasangkot sa pagsusuri ng parehong mga pagpapatakbo at rurok na naglo -load. Para sa Ang pagpili ng mga reducer ng bilis ng toroidal , dapat isaalang -alang ng mga inhinyero:

• Patuloy na Operating Torque
• Maximum na shock load
• Mga saklaw ng bilis ng pag -input/output
• Mga katangian ng cycle ng tungkulin

Mga kondisyon sa kapaligiran

Ang mga reducer ng Toroidal ay gumaganap nang iba sa ilalim ng iba't ibang mga stress sa kapaligiran. Ang mga pangunahing kadahilanan ay kasama ang:

• Ang mga labis na temperatura na nakakaapekto sa pagpapadulas
• Kontaminadong pagkakalantad na nangangailangan ng mga seal
• Ang mga kinakailangang atmospheres na nagdidikta ng mga materyales
• Ang pag -mount ng orientation na epekto sa pagpapadulas

Pagpapanatili pinakamahusay na kasanayan para sa High-efficiency toroidal gear drive

Habang ang mga disenyo ng toroidal ay nangangailangan ng mas kaunting pagpapanatili kaysa sa maginoo na mga gears ng bulate, ang wastong pangangalaga ay makabuluhang nagpapalawak ng buhay ng serbisyo at nagpapanatili ng pagganap.

Mga kinakailangan sa pagpapadulas

Ang natatanging geometry ng High-efficiency toroidal gear drive hinihingi ang mga tiyak na diskarte sa pagpapadulas:

• Gumamit ng mga sintetikong pampadulas para sa mga aplikasyon ng high-temperatura
• Panatilihin ang wastong antas ng langis para sa pinakamainam na pakikipag -ugnay sa ngipin
• Subaybayan ang kondisyon ng pampadulas sa pamamagitan ng regular na sampling
• Sundin ang mga agwat na inirerekomenda ng tagagawa

Pag -align at pag -mount ng mga tseke

Tinitiyak ng wastong pag-install ang mga taon ng operasyon na walang problema. Kasama sa mga kritikal na tseke ang:

• Base mounting flatness sa ibabaw
• Ang pagpapahintulot sa pag -align ng shaft
• Mga pagtutukoy ng fastener na metalikang kuwintas
• Mga pagsasaalang -alang sa paglaki ng thermal

Paggalugad Compact toroidal reducer application Sa buong industriya

Ang mga natatanging benepisyo ng solong yugto ng toroidal reducer ay ginagawang perpekto para sa maraming mga pang-industriya na aplikasyon kung saan ang espasyo at kahusayan.

Mga sistema ng paghawak ng materyal

Sa kagamitan ng conveyor at pag -aangat, Compact toroidal reducer application lumiwanag dahil:

• Ang mataas na density ng metalikang kuwintas ay umaangkop sa mga hadlang sa puwang
• Ang makinis na operasyon ay binabawasan ang pinsala sa produkto
• Ang kahusayan ay nagpapababa ng mga gastos sa enerhiya sa patuloy na operasyon

Makinarya ng packaging

Ang mga kinakailangan sa control control ng mga linya ng packaging ay nakikinabang mula sa:

• Tumpak na mga kakayahan sa pagpoposisyon
• Paulit -ulit na pagganap sa mahabang panahon
• Tahimik na operasyon sa mga kapaligiran ng tao

Ang mga pag -unlad sa hinaharap sa teknolohiya ng gear ng toroidal worm

Ang patuloy na pananaliksik ay nangangako upang higit na mapahusay ang mga kakayahan ng mga ito na kahanga -hangang mga sangkap ng paghahatid ng kuryente.

Mga pagsulong sa agham ng mga materyales

Ang mga umuusbong na materyales ay maaaring baguhin ang pagganap ng toroidal gear:

• Nanostructured na paggamot sa ibabaw na binabawasan ang alitan
• Ang mga pinagsama -samang materyales na pinagsasama ang lakas at magaan
• Ang mga materyales sa self-lubricating para sa operasyon na walang maintenance

Mga Konsepto ng Smart Reducer

Pagsasama sa Industriya 4.0 Mga Teknolohiya Pinapayagan:

• Ang pagsubaybay sa kondisyon sa pamamagitan ng mga naka -embed na sensor
• Mahuhulaan ang mga algorithm ng pagpapanatili
• Dinamikong Pagsasaayos ng Pagganap $
