Modular Design Mastery: Pagsasama ng Motor Motor na may mga gearheads ng bulate at compact automation

Ang ** Planetary worm gear ** kumakatawan sa isang pagsasanib ng pagbawas ng high-ratio (mula sa yugto ng bulate) at mataas na density ng metalikang kuwintas (mula sa yugto ng planeta). Para sa automation at robotics, ang pangunahing teknikal na hamon ay hindi lamang ang disenyo ng gear mismo, ngunit ang walang tahi, compact, at standardized na pagsasama sa iba't ibang mga motor ng drive. Pagkamit ng lubos na mahusay Ang pagsasama ng motor ng servo sa mga gearheads ng bulate hinihingi ang isang matatag na ** modular planetary worm gear design ** paggamit ng mga standardized na interface at minimal na dami ng pagpupulong.

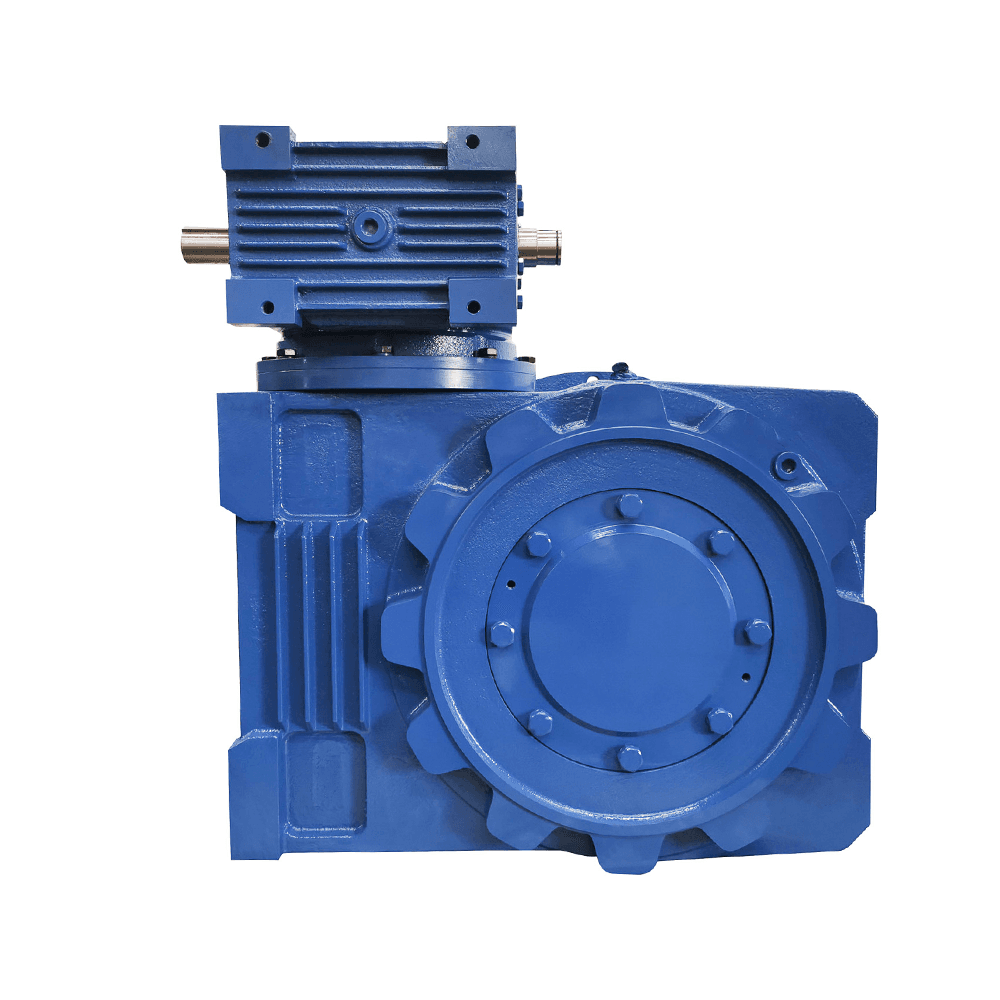

Dobleng yugto ng toroidal worm gear reducer

Ang pangangailangan ng modularity: Mga Prinsipyo ng Modular Planetary worm gear Design

Pinapayagan ng Modular Architecture ang mga supplier ng B2B na mabilis na i -configure ang mga gearbox upang tumugma sa magkakaibang mga pagtutukoy ng motor nang walang mga bagong housings para sa bawat pagkakasunud -sunod.

Standardized interface para sa maraming kakayahan

• ** Mga pangunahing bahagi ng interface: ** Ang modularity ay nakamit sa pamamagitan ng pag -segment ng pabahay ng gearbox sa mga functional blocks, pinaka -kritikal ang motor adapter flange (input) at ang output flange/shaft na pagsasaayos.
• ** Flexibility: ** Pinapayagan nito ang core ** planetary worm gear ** mekanismo upang manatiling hindi nagbabago habang ang input block ay pinalitan upang tanggapin ang iba't ibang mga laki ng frame ng motor (e.g., Nema 23, 34, o iba't ibang laki ng IEC) mula sa anumang tagagawa.

Mga benepisyo ng modular na arkitektura sa pamamahala ng imbentaryo

Mula sa isang pananaw sa pagmamanupaktura at pagkuha, ang modularity ay kapansin -pansing binabawasan ang pagiging kumplikado. Ang mga supplier ay maaaring mapanatili ang stock ng mga yunit ng gear ng core at isang mas maliit na imbentaryo ng mga paunang-machined adapter flanges, pabilis na mga oras ng tingga kumpara sa mga hindi modular, pasadyang mga solusyon.

Modular kumpara sa na -customize na talahanayan ng pagsasama

Pagsasama sa panig ng input: Standardized motor adapter flanges para sa mga gearbox

Ang motor adapter ay ang linchpin ng pagsasama. Ang disenyo nito ay nagdidikta ng parehong pagiging tugma ng mekanikal at ang katumpakan ng tren ng drive.

Pagtukoy ng Adapter Flange at Mga Pamantayan sa Coupling (hal., IEC/NEMA)

• ** Flange Standardization: ** Standardized motor adapter flanges para sa mga gearbox dapat na mahigpit na sumunod sa mga pamantayan sa internasyonal na dimensioning (hal., IEC B5 o NEMA C-FACE). Ginagarantiyahan nito ang mechanical interchangeability sa pagitan ng mga motor mula sa iba't ibang mga pandaigdigang supplier.
• ** Disenyo ng pagkabit: ** Ang panloob na pagkabit ay dapat mapaunlakan ang motor shaft keyway o spline, na madalas na gumagamit ng isang friction-lock o clamping hub mekanismo. Ang pagkabit ay dapat magpadala ng buong pag -input ng metalikang kuwintas na maaasahan habang pinapabagsak ang mga menor de edad na panginginig ng boses at tinitiyak ang pagkakahanay ng ehe.

Mga estratehiya para sa pagkamit ng pinakamainam na konsentrasyon ng motor-gearbox

Ang concentricity, o ang pagkakahanay ng motor shaft at ang gearbox input shaft, ay mahalaga. Ang misalignment ay nagpapabilis sa pagdadala ng pagsusuot at bumubuo ng ingay. Ang katumpakan ng machining ng adapter flange at ang paggamit ng mga nakasentro na piloto (paghahanap ng mga spigots) ay mga diskarte na hindi napag-usapan para sa pagliit ng radial runout at pagkamit ng mataas na pagkakahanay na kinakailangan para sa makinis na operasyon sa mga high-speed application.

Pagkamit ng density: ang Compact planetary worm gearbox para sa mga robotics

Sa automation, lalo na ang mga robotics at materyal na paghawak, laki at timbang ay kritikal na mga hadlang sa pagganap. Ang ** Planetary worm gear ** Hybrid na likas na nag -aalok ng mga pakinabang dito.

Ang bentahe ng pag-save ng puwang ng istraktura ng hybrid na planeta ng bulate

• ** Mga Bentahe ng Gear Gear: ** Ang unang (worm) na yugto ay nagbibigay ng mataas na ratios ng pagbawas sa isang compact, patayo na pag-aayos, na makabuluhang paikliin ang haba ng ehe ng buong yunit kumpara sa isang multi-stage inline planetary system.
• ** Mga kalamangan sa planeta: ** Ang pangalawang (planeta) na yugto ay nagsisiguro sa mataas na density ng metalikang kuwintas na kinakailangan para sa output, na ginagawa ang ** planetary worm gear ** isang perpekto Compact planetary worm gearbox para sa mga robotics kung saan ang puwang ay nasa isang premium.

Engineering ang pabahay para sa kaunting dami at mababang panginginig ng boses

Epektibo Compact planetary worm gearbox para sa mga robotics Ang disenyo ay nangangailangan ng hangganan na pagsusuri ng elemento (FEA) upang mabawasan ang materyal sa pabahay habang pinapanatili ang mataas na katigasan. Ang hugis ng pabahay ay inhinyero upang ma -maximize ang pagwawaldas ng init at magbigay ng mahigpit na suporta para sa mga panloob na bearings, pag -minimize ng pagpapalihis sa ilalim ng rurok na pag -load at tinitiyak ang mababang mga katangian ng panginginig ng boses na mahalaga para sa automation ng katumpakan.

Performance Synergy: Ang pag -optimize ng planeta ng bulate para sa automation

Ang pagsasama ay dapat mapahusay, hindi mag -alis mula sa, ang pangkalahatang pagganap ng system.

Ang control ng backlash at torsional stiffness sa mga integrated system

• ** Backlash: ** Para sa automation ng katumpakan, kritikal ang mababang backlash. Ang kalidad ng pagkabit ng input at adapter ay direktang nakakaapekto sa sinusukat na backlash ng system. ** Planetary Worm Gear ** Mga yunit na idinisenyo para sa tampok na automation na masikip na machining machining upang makamit ang mas mababa sa 5 arc-minuto ng backlash.
• ** Higpit: ** Mataas na torsional stiffness sa buong integrated system - motor shaft, pagkabit, at pag -input ng gearbox - ay kinakailangan upang matiyak ang tumpak, agarang paghahatid ng metalikang kuwintas, na isang pangunahing layunin ng Ang pag -optimize ng planeta ng bulate para sa automation .

Pamamahala ng thermal sa Ang pagsasama ng motor ng servo sa mga gearheads ng bulate

Ang yugto ng bulate ay likas na bumubuo ng mas maraming init dahil sa pag -slide ng alitan. Epektibo Ang pagsasama ng motor ng servo sa mga gearheads ng bulate Kailangang account ito sa pamamagitan ng paggamit ng mga thermal transfer compound sa adapter flange interface at pag -optimize ng lugar ng pabahay upang pamahalaan ang pagtaas ng temperatura, na pinapanatili ang habang -buhay ng parehong gear lubricant at ang mga seal ng motor.

Shanghai SGR Heavy Industry Machinery Co, Ltd.: Pagmamaneho ng Pagmamaneho ng Paghahatid ng Gear

Ang Shanghai SGR Heavy Industry Machinery Co, Ltd ay isang high-tech na negosyo na nakatuon sa mga solusyon sa paghahatid ng gear, na pinauna ang compact, modular, at standardized na disenyo na may mababang panginginig ng boses at mababang ingay. Ang aming R&D team, na binubuo ng mga PhD at Senior Engineers, ay may kadalubhasaan sa pagbuo ng mga advanced na produkto, kabilang ang planetary gearbox at ang planar na dobleng pag-unlad ng sistema ng disenyo ng pag-optimize ng gear ng gear. Ang aming pokus sa katumpakan ay sinusuportahan ng advanced na makinarya, kabilang ang domestically makabagong toroidal worm at HOB na pagsukat ng instrumento at isang sistema ng pagsubok at kahusayan. Dalubhasa namin sa ** modular planetary worm gear design **, tinitiyak ang aming mga gearbox na mapadali ang mahusay Ang pagsasama ng motor ng servo sa mga gearheads ng bulate at matugunan ang masikip na mga hadlang sa espasyo ng mga modernong pang -industriya na kagamitan, na nagmamaneho ng Ang pag -optimize ng planeta ng bulate para sa automation sa buong mundo.

Madalas na Itinanong (FAQ)

1. Ano ang pangunahing bentahe ng Modular Planetary worm gear Design Para sa mga koponan sa pagkuha?

Ang pangunahing bentahe ay ang pagpapagaan ng imbentaryo at mas mabilis na mga oras ng tingga. Pinapayagan ng modular na disenyo ang isang core ** planetary worm gear ** unit na mabilis na mai -configure na may iba't ibang Standardized motor adapter flanges para sa mga gearbox , pagbabawas ng pangangailangan upang i -stock ang maraming mga natatanging modelo ng gearbox.

2. Bakit Standardized motor adapter flanges para sa mga gearbox Krusial para sa mga tagagawa ng automation?

Ang mga standardized flanges (tulad ng IEC o NEMA) ay matiyak na ang mekanikal na pagpapalitan, na nagpapahintulot sa mga tagagawa na lumipat sa pagitan ng mga tatak ng motor at mga pagtutukoy nang hindi muling idisenyo ang istruktura ng pag -mount ng gearbox, na nagpapadali ng kakayahang umangkop na sourcing.

3. Paano naiambag ang ** planetary worm gear ** istraktura sa a Compact planetary worm gearbox para sa mga robotics ?

Ang yugto ng bulate ay nagbibigay ng isang malaking pagbawas ng bilis sa isang patayo (kanan-anggulo) na orientation, na makabuluhang binabawasan ang pangkalahatang haba ng axial ng yunit kumpara sa isang multi-stage inline na planeta na sistema, na nagreresulta sa isang mas compact na disenyo.

4. Anong kritikal na parameter ang kinokontrol ng adapter flange sa Ang pagsasama ng motor ng servo sa mga gearheads ng bulate ?

Kinokontrol ng adapter flange ang concentricity (alignment) sa pagitan ng motor shaft at ang gearbox input shaft. Ang tumpak na concentricity ay mahalaga upang mabawasan ang panginginig ng boses, tindig, at mapanatili ang mababang pag -backlash ng system.

5. Ano ang layunin ng Ang pag -optimize ng planeta ng bulate para sa automation Higit pa sa ratio ng gear?

Ang pag-optimize ay naglalayong para sa mataas na torsional stiffness at ultra-low backlash (hal., <5 arc-minuto) sa buong buong integrated system, tinitiyak ang tumpak, agarang pagtugon ng metalikang kuwintas na mahalaga para sa mga aplikasyon ng control control.
