Precision Engineering: Pagkontrol ng Backlash at Ingay sa planetary worm gear System

I. Ang Demand para sa High-Precision Gear Transmission

Ang planetary worm gear Ang unit ay kasalukuyang sa isang pagsasanib ng dalawang makapangyarihang mga prinsipyo ng paghahatid, na nagbibigay ng mataas na density ng torque, mababang ratio ng pagbabawas, at isang compact footprint. Sa mga demanding application, ang pangunahing teknikal na hamon ay ang pagkontrol sa mga internal component tolerance, partikular ang meshing clearance (backlash), upang matiyak ang mataas na katumpakan ng transmission at sabay-sabay na mabawasan ang antas ng Noise, Vibration, at Harshness (NVH).

Nauunawaan ng Shanghai SGR Heavy Industry Machinery Co., Ltd., isang high-tech na enterprise na malalim na nakatuon sa paghahatid ng gear sa loob ng mahigit 10 taon, ang pagiging kumplikadong ito. Ang aming R&D team, na binubuo ng mga PhD at senior engineer, ay nakabuo ng espesyal na teknolohiya, kabilang ang Planar Double-Enveloping Worm Gear Optimization Design System, na tinitiyak na sinusunod ng aming mga produkto ang trend ng industriya patungo sa mababang vibration at mababang ingay.

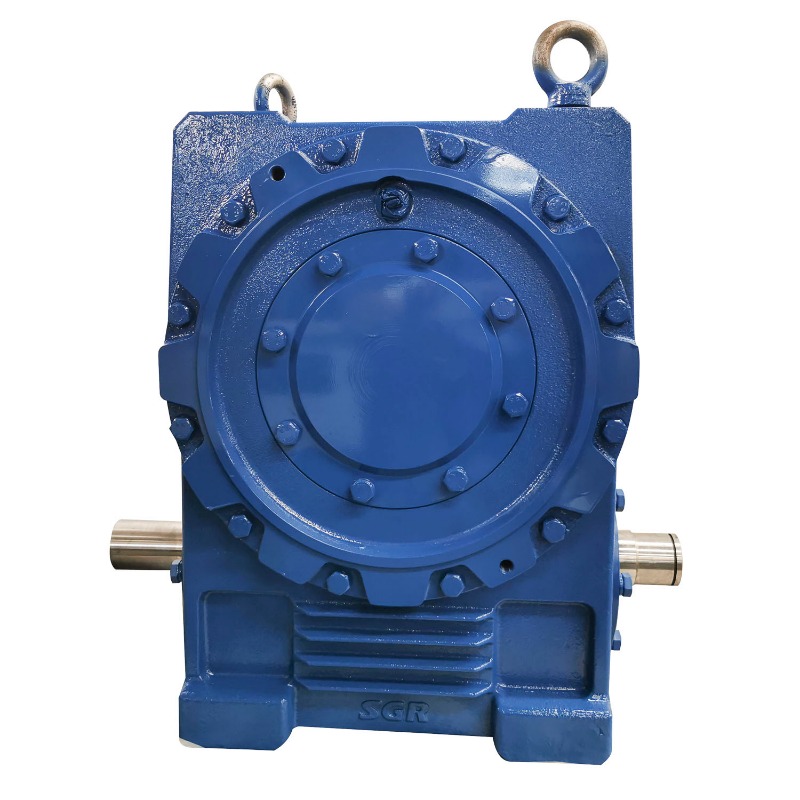

High Efficiency Double Enveloping Worm Gear Reducer

II. Ang Mechanics ng Backlash Control

Ang backlash, o ang circumferential clearance sa pagitan ng mga mating na ngipin, ay nakakaapekto sa katumpakan ng pagpoposisyon at ingay sa pagpapatakbo. Ang pag-minimize sa clearance na ito ay kritikal para sa high-precision na makinarya.

Mga diskarte para sa Zero-Backlash Assembly: backlash control sa mga planetary worm gear system

Ang kanilang backlash control sa mga planetary worm gear system ay natutupad sa parehong yugto ng gearbox—ang planetary stage (sun gear, planeta gear, at ring gear) at ang worm gear stage. Sa planetary stage, ang katumpakan ay nakakamit sa pamamagitan ng masusing kontrol sa gitnang distansya sa pagitan ng araw at planeta gears. Ito ay madalas na nangyayari ng paggamit ng mga high-grade bearings at mahigpit na geometric tolerances para sa planeta carrier at housing bores.

Sa yugto ng worm gear, ang backlash ay pangunahin sa gitnang distansya sa pagitan ng worm at ng worm wheel. Ang mga estratehiya para sa minimization ay kinabibilangan ng:

• Kontroladong Center Distansya Pagsasaayos: Paggamit ng sira-sira na input shaft sleeves o adjustable housing flanges na nagbibigay-daan sa fine-tuning ng worm position sa panahon ng assembly.
• Hatiin ang mga Gulong ng Worm: Gumagamit ng paunang na-load na split worm wheel na pinipilit ang patuloy na pakikipag-ugnayan sa profile ng worm, na inaalis ang clearance.

III. Pagkamit ng Profile ng Ngipin at Katumpakan ng Meshing

Ang katumpakan ng profile ng ngipin at ang surface finish nito ay direktang tumutukoy sa kinis ng engagement at ang resultang ingay na output. Ito ay kung saan ang advanced na pagmamanupaktura ay mahalaga.

Mga Teknik at Pagpapahintulot sa Paggawa

Ang pinaka makabuluhang pagpapabuti sa katumpakan ay mula sa post-machining finishing. Ang precision grinding techniques para sa worm gear tooth profile ay pinakamahalaga, lalo na para sa double-enveloping worm gears, kung saan kumplikado ang geometry. Ang paggiling ay nag-aalok ng superior surface finish at mas mahigpit na kontrol sa involute profile kumpara sa tradisyonal na hobbing o milling.

Ang epekto ng tolerance ng gear sa antas ng vibration ng gearbox ay tinutukoy ng mga pamantayan ng industriya (hal., International Organization for Standardization 1328-1). Ang paglipat mula sa ISO Grade 8 (komersyal) patungo sa ISO Grade 5 (high-precision) ay maaaring mabawasan ang dynamic na meshing error sa pamamagitan ng sampu, na direktang nagsasalin sa makabuluhang mas mababang antas ng vibration at ingay.

Mga Paraan sa Paggawa ng Gear kumpara sa Pagpaparaya at Pagtatapos sa Ibabaw

IV. Advanced na Metrology at Quality Assurance

Hindi mo makokontrol kung ano ang hindi mo tumpak na masukat. Ang mga high-precision na gearbox ay nangyayari ng state-of-the-art na metrology upang i-verify ang kumplikadong geometry ng mga bahagi.

Pagpapatunay ng Complex Geometry

Ang pag-verify ng toroidal geometry sa yugto ng worm gear ay isang espesyal na proseso. Ang instrumento sa pagsukat para sa katumpakan ng toroidal worm gear ay dapat na may kakayahang magkasabay na magsukat ng maramihang geometrical na parameter, kabilang ang lead, profile, at pitch error. Ang Shanghai SGR ay nilagyan ng domestically innovated Toroidal Worm and Hob Measuring Instrument, ang una sa China, kasama ng high-accurity 3D Measuring Machines. Ang mga instrumentong ito ay nagpapatunay na ang bawat bahagi ng planetary worm gear ay sumusunod sa pinakamahigpit na tolerance na kinakailangan para sa mababang backlash at ingay.

V. Mga Istratehiya sa Pagbabawas ng Ingay sa planetary worm gear

Higit pa sa katumpakan ng gear, ang output ng ingay ay naiimpluwensyahan ng system dynamics at disenyo ng pabahay. Ang isang matagumpay na gabay ng B2B sa pagbabawas ng ingay sa mga planetary gearbox ay hindi dapat magsimula sa buong sistema, lamang ang mga gear.

Systemic Noise Mitigation

• Lubrication: Ang paggamit ng mga sintetikong langis na may naka-optimize na lagkit para sa bilis ng pagpapatakbo at temperatura ay nagsisiguro sa pagbuo ng isang tahimik na fluid film na nagpapababa ng meshing impact noise.
• Disenyo ng Pabahay: Ang katigasan ng pabahay ay dapat sapat na mataas upang maiwasan ang paglaki ng ingay sa pamamagitan ng vibration. Ang aming pagtuon sa compact at modular na disenyo ay likas na nagpapabuti sa higpit at binabawasan ang dynamic na pagpapalihis, na pinaliit ang kontribusyon ng pabahay sa pangkalahatang antas ng ingay.
• Pagbabago ng Gear: Ang mga banayad na pagbabago sa profile ng ngipin (pagpapalupot ng korona o tip) ay maaaring magbayad para sa mga maliliit na nagpapalipat-lipat sa ilalim ng pagkarga, na naglalabas ng mga epekto ng NVH sa epekto ng tolerance ng gear sa antas ng vibration ng gearbox sa ilalim ng mga tunay na kondisyon sa mundo.

VI. Konklusyon

Ang pagkontrol sa backlash at pag-minimize ng ingay sa isang planetary worm gear na may mataas na pagganap ay mahusay ng isang dalubhasa pinagsama-samang diskarte, pag-uugnay ng advanced na disenyo (tulad ng planar double-enveloping system) na may mahigpit na katumpakan sa pagmamanupaktura. Sa pamamagitan ng paggamit ng precision grinding techniques para sa worm gear tooth profile at validation sa pamamagitan ng pagsukat ng instrumento para sa toroidal worm gear accuracy, tinitiyak ng Shanghai SGR Heavy Industry Machinery Co., Ltd. na natutugunan ng aming mga gearbox ang pinakamahigpit na kinakailangan sa NVH, na nag-aalok ng mga high-tech na solusyon sa aming mga B2B.

VII. Mga Madalas Itanong (FAQ)

1. Ano ang kahulugan ng backlash sa isang planetary worm gear at bakit kritikal ang kontrol nito?

Ang backlash ay ang clearance sa pagitan ng mga non-driving flanks ng mating gear teeth. Ang kontrol nito ay kritikal dahil ang sobrang backlash ay nakakabawas sa katumpakan at higpit ng pagpoposisyon, na humahantong sa kawalang-tatag, epekto ng ingay, at napaaga na pagkasira, na siyang sentro sa kontrol ng backlash sa mga planetary worm gear system.

2. Paano nagpapakita ng epekto ng gear tolerance sa antas ng vibration ng gearbox?

Ang mahinang pagpapaubaya sa gear ay humahantong sa mga geometric na error (paglihis ng profile, error sa pitch). Ang mga error na ito ay nagdudulot ng hindi pare-parehong puwersa ng meshing, na lumilikha ng dynamic na paggulo. Ang excitement na ito ay inililipat sa pamamagitan ng mga bearings at housing, na nagpapakita ng maririnig na vibration at ingay, kaya kailangan ng mataas na grade na ISO tolerance grade.

3. Ano ang pinagkaiba ng precision grinding techniques para sa worm gear tooth profile sa hobbing?

Ang katumpakan na paggiling ay nangyayari pagkatapos na ang materyal ng gear ay pinainit at pinatigas. Nag-aalok ito ng mas pinong surface finish at nagbibigay-daan para sa pagwawasto ng mga maliliit na distortion na dulot ng heat treatment, na nagreresulta sa superior geometric accuracy (Grade 3-5 versus Grade 8-10 para sa hobbing).

4. Anong espesyal na tool ang kinakailangan para sa pag-verify na binanggit sa pagsukat ng instrumento para sa katumpakan ng toroidal worm gear?

Ang pag-verify ay nangyayari ng isang espesyal na makina, tulad ng isang Computer Numerical Control (CNC) Gear Measuring Instrument, na kadalasang naka-customize o nakadisenyo sa bahay (tulad ng Toroidal Worm at Hob Measuring Instrument ng SGR). Maaaring mahirapan ang mga karaniwang 3D na makina ng pagsukat sa kumplikado, hindi involute, three-dimensional na geometry ng double-enveloping worm profile.

5. Anong mga elemento ng disenyo na hindi gear ang nag-aambag sa pagbabawas na binanggit sa gabay ng B2B sa pagbabawas ng ingay sa mga planetary gearbox?

Kabilang sa mga non-gear element ang pag-optimize sa disenyo ng pabahay (pagpapataas ng kapal ng pader at ribbing para mapahina ang resonance), pagpili ng de-kalidad, mababang ingay na bearings, at paggamit ng mga viscosity lubricant na lumilikha ng makapal, sumisipsip ng ingay na fluid film sa pagitan ng mga nagme-meshing na ngipin.
