Ang mga kagamitan sa pagmimina ay gumagana sa ilan sa mga pinaka-hinihingi na pang-industriya na kapaligiran. Ang mabibigat na load, mataas na torque, tuluy-tuloy na operasyon, alikabok, panginginig ng boses, pag-load ng shock, at limitadong espasyo sa pag-install lahat ay naglalagay ng mga pangangailangan sa sistema ng paghahatid.
Dahil dito, ang gearbox ay isa sa pinakamahalagang sangkap sa makinarya ng pagmimina. Ang isang maayos na napiling gearbox ay maaaring makatulong sa paghahatid ng mataas na torque nang mapagkakatiwalaan, mapanatili ang matatag na operasyon, at mabawasan ang panganib ng hindi inaasahang downtime.
Kabilang sa iba pang teknolohiyang pang-industriya na gearbox, ang planetary gearbox ay malawak na nauugnay para sa mga heavy-duty na application dahil sa mataas nitong torque density, compact na istraktura, mahusay na power transmission, at nagbahagi ng mga load sa maraming planetary gear.
ngunit paano dapat a planetary gearbox mapili para sa mga kagamitan sa pagmimina? At aling mga aplikasyon ng pagmimina ang maaaring makinabang mula sa teknolohiya ng planetary transmission?
Ipinapaliwanag ng artikulong ito ang mga pangunahing pagsasaalang-alang para sa pagpili ng mga planetary gearbox para sa makinarya sa pagmimina at ginalugad ang kanilang karaniwang mga aplikasyon.
Ang makinarya sa pagmimina ay madalas na nangyayari ng mataas na output torque habang patuloy na nagpapatakbo sa ilalim ng hinihinging mga kondisyon.
Ang planetary gearbox ay binubuo ng sun gear, maraming planetary gear, planeta carrier, at ring gear. Sa halip na ipapadala ang buong load sa pamamagitan ng isang pares ng gear, ang mga planetary gear ay nagbabahagi ng ipinadalang load.
Ang arkitektura na ito ay nagbibigay ng ilang mga pakinabang para sa mga aplikasyon ng heavy-duty na pagmimina.
Ang mga kagamitan sa pagmimina ay madalas na nangyayari ng mataas na metalikang kuwintas sa medyo mababang bilis ng output.
Ang istruktura ng pagbabahagi ng pagkarga ng isang planetary gearbox ay nagbibigay-daan sa maramihang gear meshes na nagpapadala ng torque nang sabay-sabay. Ginagawa nitong angkop ang mga planetary gearbox para sa mga aplikasyon kung saan kinakailangan ang mataas na torque sa loob ng medyo compact na pakete ng gearbox.
Ang mga makina ng pagmimina ay maaaring malaki at malakas, ngunit ang magagamit na espasyo sa pag-install para sa gearbox ay hindi palaging walang limitasyon.
Ang isang planetary gearbox ay maaaring magbigay ng torque transmission capacity nang hindi nakamit ng parehong kabuuang sukat tulad ng ilang mga conventional gearbox configuration na may maihahambing na mga kinakailangan sa torque.
Ang mataas na torque density na ito ay partikular na kapaki-pakinabang kapag ang bigat ng gearbox at espasyo sa pag-install ay kailangang kontrolin.
Ang mga kagamitan sa pagmimina ay maaaring makaranas ng pabagu-bagong mga karga at mekanikal na pagkabigla sa panahon ng operasyon.
Dahil maraming planetary gear ang lumalahok sa torque transmission, ang load ay maaaring ipamahagi sa kanilang gear meshes. Ang wastong idinisenyong mga planetary system ay maaaring magbigay ng mga istrukturang katangian na kinakailangan para sa paghingi ng mabigat na mga aplikasyon.
Maraming mga makina ng pagmimina ang gumagana sa mahabang panahon na may limitadong pagkakataon para sa patuloy.
Ang isang planetary gearbox na idinisenyo para sa panahon na duty cycle, lubrication system, thermal condition, at load requirements ay makakapagbigay ng maaasahang transmission para sa tuluy-tuloy na pang-industriyang operasyon.
Gayunpaman, ang pagpili ng gearbox ay nananatiling kritikal. Ang isang planetary gearbox ay hindi angkop para sa bawat makina ng pagmimina dahil ito ay isang planetaryong disenyo.
Ang mga planetary gearbox ay maaaring gamitin sa isang malawak na hanay ng mga kagamitan sa pagmimina at mineral-processing.
Ang partikular na pagsasaayos ng gearbox ay nakasalalay sa makina, isang torque, bilis, pag-aayos ng pag-mount, at mga kondisyon ng pagpapatakbo.
Ang mga belt conveyor ay malawakang ginagamit sa transportasyon ng ore, karbon, mineral, at iba pang bulk na materyales.
Ang mga conveyor drive system ay maaaring mangailangan ng mataas na panimulang torque at maaasahang tuluy-tuloy na operasyon. Ang isang planetary gearbox ay maaaring magbigay ng mataas na torque transmission sa isang medyo compact na pakete, na ginagamit itong angkop para sa hinihingi na mga application ng conveyor drive.
Para sa mga conveyor system, dapat magsimula-alang ng mga inhinyero ang:
Ang gearbox ay dapat piliin ayon sa aktwal na pagkarga ng conveyor kaysa sa kapangyarihan ng motor lamang.
Ang mga kagamitan sa pagbabarena ay nangyayari ng kontroladong torque at bilis habang nagtatrabaho sa ilalim ng variable na kondisyon ng lupa.
Ang mga electric o hydraulic drilling system ay maaaring makaranas ng makabuluhang pagbabagu-bago ng pagkarga sa panahon ng pagbabarena. Samakatuwid, ang gearbox ay kailangang makatiis ng paulit-ulit na paglo-load pinapanatili ang matatag na paghahatid ng kuryente.
Ang mga planetary gearbox ay partikular na angkop para sa mga drilling application kung saan ang mataas na torque, compact na dimensyon, at matatag na konstruksyon ay mahalaga.
Depende sa disenyo ng makina, maaaring i-configure ang gearbox para sa rotary drive, travel drive, o iba pang transmission function.
Ang mga operasyon ng pagmimina ay kadalasang gumagamit ng malalaking excavation at construction machine na may mga malalakas na transmission system.
Maaaring unahin-alang ang mga planetary gearbox para sa iba't ibang pagkakataon ng pagmamaneho kung kinakailangan ang mataas na torque at compact transmission.
Para sa mga application na ito, kailangang suriin ang mga inhinyero hindi lamang ang nominal na torque kundi pati na rin ang aktwal na mga kondisyon ng pagpapatakbo, kabilang ang acceleration, shock loading, duty cycle, at panlabas na radial o axial load.
Ang mga kagamitan sa pagdurog at pagpoproseso ng materyal ay maaaring makaranas ng malaking pagbabago sa pagkarga kapag nagpoproseso ng matitigas o hindi regular na mga materyales.
Samakatuwid, ang sistema ng paghahatid ay dapat na idinisenyo upang mapaunlakan ang aktwal na torque at mga katangian ng shock-load ng makina.
Ang isang planetary gearbox ay maaaring gamitin kapag ang na torque density at matatag na transmission ay kinakailangan, kahit na ang configuration ng gearbox ay dapat na maingat na itugma sa partikular na makina.
Ang pagpili ng tamang planetary gearbox ay nagsasangkot ng higit pa sa pagtutugma ng lakas ng motor.
Maraming teknikal na parameter ang dapat suriin.
Ang Torque ay isa sa pinakamahalagang parameter ng pagpili.
Ang listahan ng metalikang kuwintas ng gearbox ay dapat matukoy mula sa aktwal na pagkarga ng makina, hindi lamang ang rate ng kapangyarihan ng motor.
Dapat simula-alang ng mga inhinyero:
Para sa heavy-duty na makinarya sa pagmimina, ang hindi sapat na kapasidad ng torque ay maaaring magresulta sa pinabilis na pagkasira ng gear, sobrang init, o napaaga na pagkabigo.
Ang data ratio ng pagbabawas ay nakasalalay sa bilis ng motor at nais na bilis ng output.
Halimbawa:
Gear Ratio = Bilis ng Input / Bilis ng Output
Ang isang planetary gearbox ay maaaring i-configure na may iba't ibang bilang ng mga yugto upang makita ang iba pang mga ratio ng pagbabawas.
Ang isang single-stage na planetary gearbox ay karaniwang ginagamit kung saan kinakailangan ang medyo katamtamang reduction ratio, habang ang two-stage o multi-stage na planetary gearbox ay maaaring magbigay ng mas mataas na reduction ratio kapag ang application ay gumagana ng mas malaking pagbabawas ng bilis.
Ang bilang ng yugto ay dapat piliin batay sa mga antas ratio, metalikang kuwintas, pagbabago, sukat, at mga kondisyon ng pagpapatakbo.
Ang pagpili ng gearbox ay dapat ding maging sanhi ng na-rate na kapangyarihan at bilis ng pag-input ng motor.
Ang dalawang motor ay maaaring magkaroon ng parehong kapangyarihan ngunit magkaibang bilis ng pagpapatakbo, na nagreresulta sa magkaibang mga kinakailangan sa metalikang kuwintas ng gearbox.
Kaya, ang tagagawa ng gearbox ay maaaring makuha ang kumpletong impormasyon ng motor sa halip na ang rating ng kuryente lamang.
Ang mga kagamitan sa pagmimina ay bihirang gumana sa ilalim ng perpektong kondisyon.
Ang gearbox ay maaaring malantad sa:
Ang mga salik na ito ay nangangailangan ng pagbabago-alang sa panahon ng pagpili ng gearbox.
Ang sistema ng pagpapadulas, disenyo ng sealing, pagsasaayos ng pabahay, mga bearings, at mga materyales ng gear ay dapat lahat ay angkop para sa nilalayon na kapaligiran sa pagpapatakbo.
Ang gearbox ay dapat na pisikal na magkasya sa makina.
Bago pumili ng modelo, dapat kumpirmahin ng mga inhinyero:
Para sa mga proyekto ng OEM, maaaring kailanganin ang customized na input at output configuration.
Ang mga aplikasyon ng pagmimina ay naglalagay ng mga makabuluhang mekanikal na pangangailangan sa mga gearbox, kaya mahalaga ang kalidad ng mga panloob na bahagi.
Para sa mga heavy-duty na planetary gearbox, maaaring gamitin ang mga materyales sa gaya ng gear ng 20CrMnTi alloy steel kasabay ng mga heat-treatment at mga proseso ng machining.
Ang mga planetary gearbox ng SGR, halimbawa, ay gumagamit ng mga proseso kabilang ang carburizing, quenching, at precision grinding para sa mga gear.
maaaring mangyari ng carburizing at quenching ang surface hardness at wear resistance ng gears, habang ang precision grinding ay maaaring magkaroon ng kalidad ng ibabaw ng ngipin at gear meshing accuracy.
Ang kalidad ng pagmamanupaktura ay partikular na mahalaga dahil ang isang gearbox ay maaaring magmukhang halos magkapareho sa panlabas sa isa pang produkto habang may ibang panloob na pamantayan sa pagmamanupaktura.
Para sa mga pang-industriyang mamimili, samakatuwid ay kapaki-pakinabang na magtanong sa mga supplier tungkol sa:
Ang mga salik na ito ay maaaring magkaroon ng malaking impluwensya sa pagiging maaasahan ng gearbox at buhay ng serbisyo.
Walang iisang planetary gearbox configuration na angkop para sa bawat mining machine.
Depende sa application, maaaring magbigay ng mga manufacturer ng iba pang configuration, kabilang ang:
Ang mga input at output shaft ay nakaayos sa parehong axis.
Ang pagsasaayos na ito ay maaaring magbigay ng isang compact transmission arrangement at ito ay angkop para sa iba pang industriya na drive system.
Maaaring ang mga pagsasaayos ng right-angle kapag ang layout ng makina ay ginagamit ng mga direksyon ng input at output na isaayos sa isang anggulo.
Makakatulong ito sa mga inhinyero na ma-optimize ang pag-install ng gearbox sa mga kagamitang limitado sa espasyo.
Kapag kinakailangan ang mas mataas na ratio ng pagbabawas, maaaring pagsamahin ang maraming yugto ng planeta.
Ginagawa nitong angkop ang mga multi-stage na planetary gearbox para sa mga application na mataas na torque at mababang pagbabawas ng bilis.
Ang panghuling pagsasaayos ay dapat matukoy ayon sa aktwal na mga kinakailangan sa pagpapatakbo sa halip na piliin lamang batay sa laki ng gearbox.

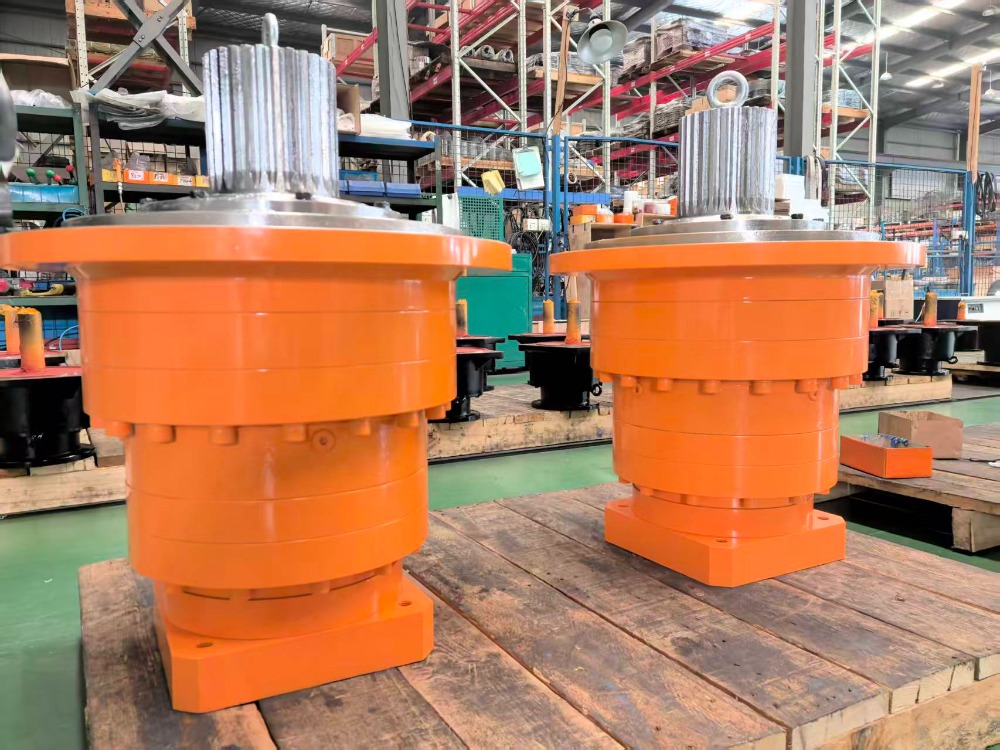

Ang SGR ay bubuo at gumagawa ng mga planetary gearbox para sa hinihingi ng mga pang-industriyang aplikasyon, kabilang ang pagmimina, pagbabarena, pag-aangat, metalurhiya, agrikultura, at iba pang makinarya na mabigat.
Para sa mga aplikasyon ng pagmimina, ginagamit ang SGR sa kanilang pangunahing salik:
Mataas na torque transmission: Pinapayagan ng mga planetary structure ang maraming gear na nagbibigay ng ipinadalang load, na sumusuporta sa mga application na mataas ang torque.
Matatag na konstruksyon ng gear: Maaaring gumamit ng mga planetary gearbox ng SGR ng high-strength na gear na materyales gaya ng 20CrMnTi, na sinamahan ng mga proseso ng carburizing, quenching, at precision grinding.
Mga flexible na configuration: Maaaring magsimula-alang ang iba pang yugto, ratio, input arrangement, output configuration, at mounting option ayon sa mga kinakailangan ng machine.
Pag-customize ng OEM: Para sa mga manufacturer ng kagamitan, maaaring malaman ang mga detalye ng gearbox sa aktwal na disenyo ng makina at mga kondisyon ng pagpapatakbo.
Teknikal na suporta: Maaaring tumulong ng SGR ang mga customer sa pagpili ng gearbox, teknikal na komunikasyon, configuration, at mga kinakailangan na sumali sa application.
Para sa mga tagagawa ng kagamitan sa pagmimina, ang layunin ay hindi lamang makahanap ng gearbox na akma sa makina.
Ang layunin ay makahanap ng solusyon sa paghahatid na tumutugma sa metalikang kuwintas, bilis, cycle ng tungkulin, kondisyon ng pag-install, at kapaligiran ng pagpapatakbo ng makina.
Bago mag-order, dapat ihanda ng mga tagagawa at inhinyero ng kagamitan sa pagmimina ang sumusunod na impormasyon:
Ang pagbibigay ng impormasyon sa pagpapatakbo ay nagbibigay-daan sa tagagawa ng gearbox na magrekomenda ng mas mabilis na pagsasaayos. （May-akda, SGR, Angie Zhang）
