Paano Pumili ng Planet Gearboxes para sa Industrial Machinery, Robotics, Automotive System at High Torque Applications

Ang mga makinang pang-industriya, robotics, at automotive system ay umaasa lahat sa mga bahagi na maaaring magpadala ng mataas na torque sa loob ng isang compact footprint, at ilang mga mechanical assemblies ang gumagawa nito nang kasing epektibo ng isang gearbox ng planeta . Ang gabay na ito ay nagtuturo sa kung paano gumagana ang mga gear system na ito, ang mga uri na magagamit, at kung ano ang dapat timbangin kapag pumipili ng isa para sa isang mahirap na aplikasyon.

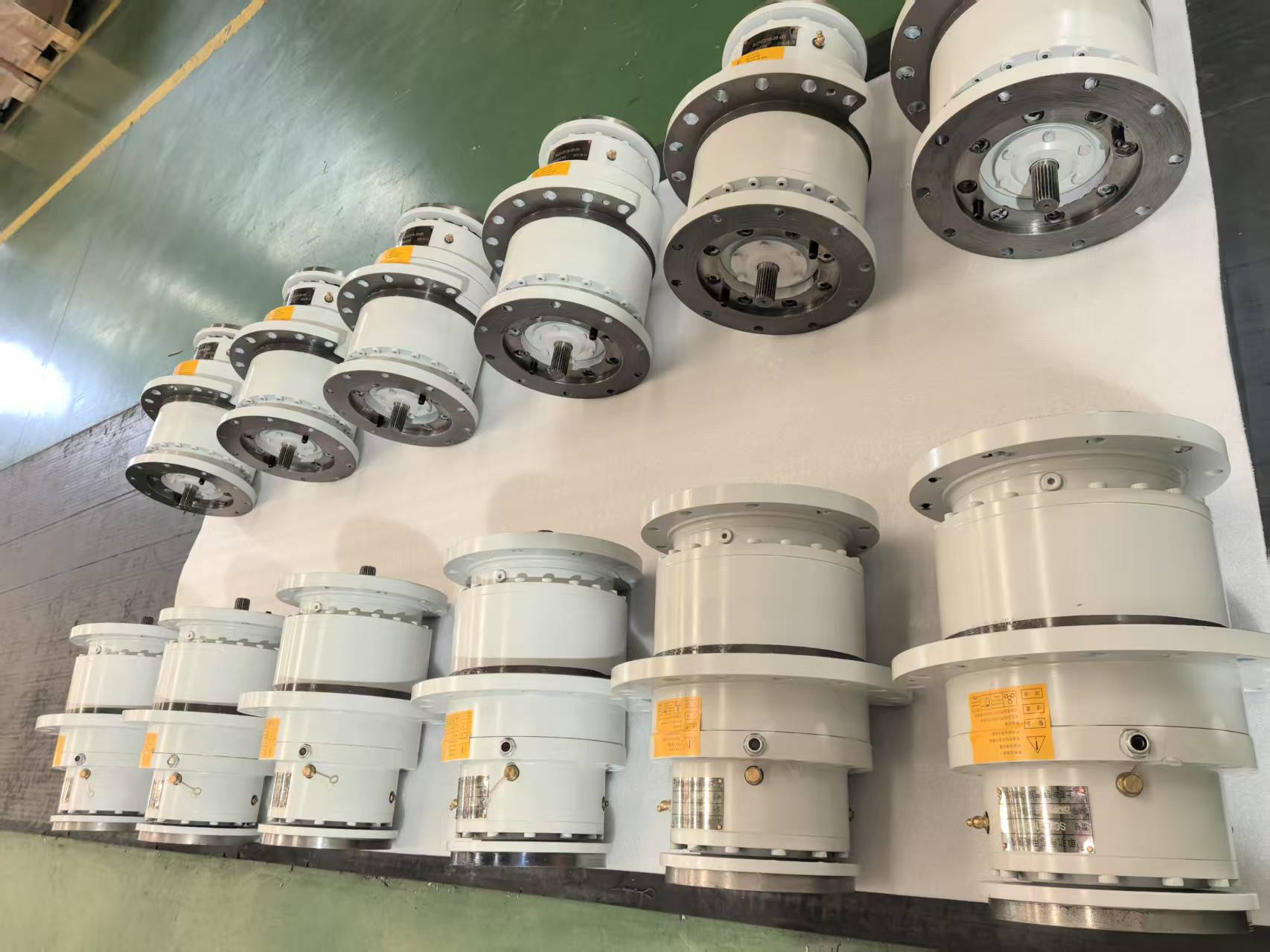

Ano ang planeta gearbox at paano gumagana ang planetary gear system?

Ang planeta gearbox, na tinatawag ding planetary gearbox, ay isang gear reduction o gear increase mechanism na binuo sa paligid ng tatlong core component: isang central sun gear, isang set ng planeta gears na umiikot sa paligid nito, at isang panlabas na ring gear na may panloob na ngipin na kinakaharap ng planeta. Ang planeta gears ay gaganapin sa lugar sa pamamagitan ng isang umiikot na carrier, at depende sa kung aling bahagi ay naayos, kung saan ay hinimok, at kung saan ay ang output, ang pagpupulong ay maaaring gumawa ng isang malawak na hanay ng mga ratio ng pagbabawas sa loob ng isang napaka-compact na pabahay.

Ang istraktura ng sistema ng planetary gear ang nagbibigay sa disenyong ito ng mga katangian nito. Dahil ang maraming planeta gears ay nagbabahagi ng ipinadalang load nang sabay-sabay, sa halip na isang pares ng mga gears na nagdadala ng buong torque tulad ng sa isang simpleng gear train, ang load ay ipinamamahagi sa ilang mga contact point nang sabay-sabay. Ang sun gear planeta gear ring gear arrangement ay sentro sa kung paano nakakamit ng torque transmission gearbox system ang mataas na kapasidad nang hindi nangangailangan ng proporsyonal na malaking pabahay. Ang resulta ay isang compact gear reduction mechanism na akma sa mga application kung saan limitado ang espasyo ngunit mataas ang torque demands.

Ano ang mga pangunahing uri ng mga gearbox ng planeta?

Ang mga gearbox ng planeta ay pangunahing ikinategorya ayon sa bilang ng mga yugto ng pagbabawas, ang kanilang oryentasyon ng baras, at ang antas ng katumpakan na kinakailangan para sa aplikasyon.

Isang yugto ng planetary gearbox

Gumagamit ang isang solong yugto ng planetary gearbox ng isang set ng sun, planeta, at ring gears upang makamit ang katamtamang reduction ratio. Ang pagsasaayos na ito ay compact at mahusay, at ito ay karaniwang pinipili kapag ang kinakailangang ratio ay nasa loob ng hanay na halos maihatid ng isang set ng gear.

Multi-stage planetary gearbox

Ang isang multi-stage na planetary gearbox ay nag-uugnay sa dalawa o higit pang planetary gear set sa serye, na may output ng isang yugto na nagtutulak sa input ng susunod. Nagbibigay-daan ito para sa mas mataas na pangkalahatang mga ratio ng pagbawas kaysa sa isang disenyo ng yugto, kahit na nagdaragdag ito ng haba at ilang karagdagang backlash sa bawat idinagdag na yugto.

Inline na planetary reducer

Ang isang inline na planetary reducer ay nagpapanatili sa input at output shaft sa parehong axis, na nagpapasimple sa pag-coupling sa mga motor at hinimok na kagamitan at isa sa mga pinakakaraniwang configuration sa industriyal na automation.

Kanang anggulo ng planetary gearbox

Ang isang right angle na planetary gearbox ay nagsasama ng isang bevel o hypoid gear stage upang i-redirect ang power transmission ng siyamnapung degree, na kapaki-pakinabang kapag ang mga hadlang sa espasyo o mga kinakailangan sa layout ay hindi nagpapahintulot para sa isang inline na kaayusan.

Katumpakan planetary gear unit

Ang isang precision planetary gear unit ay ginawa sa mas mahigpit na tolerance partikular para mabawasan ang backlash at error sa pagpoposisyon, na ginagawa itong angkop para sa motion control at robotics application kung saan mahalaga ang katumpakan gaya ng kapasidad ng torque.

Saan karaniwang ginagamit ang mga gearbox ng planeta?

Lumilitaw ang mga gearbox ng planeta sa malawak na hanay ng mga industriya kung saan kinakailangan ang kumbinasyon ng mataas na torque, compact size, at maaasahang power transmission.

Gumagamit ng makinarya ng automation ng industriya mga planetary gearbox malawakan sa servo-driven axes, indexing tables, at packaging equipment, kung saan ang tumpak na kontrol sa paggalaw at paulit-ulit na pagpoposisyon ay mahalaga. Ang mga robotics drive system ay nakadepende sa mga planetary gearbox para sa joint actuation, dahil ang mga robotic arm ay nangangailangan ng mataas na torque density sa isang maliit na housing upang mapanatiling magaan at tumutugon ang pangkalahatang braso. Ang mga application ng gearbox ng conveyor belt system ay pinapaboran ang mga disenyo ng planeta kapag ang isang compact drive unit ay kailangang humawak ng mga variable load sa mahabang oras ng pagpapatakbo. Gumagamit ang mga automotive transmission system ng mga planetary gear set sa loob ng mga awtomatikong transmission para makamit ang maramihang gear ratios nang walang malaking bilang ng magkahiwalay na pares ng gear. Ang mga construction machinery drive units, kabilang ang mga nasa excavator at crane, ay umaasa sa planetary final drive para maihatid ang mataas na torque na kailangan para sa mabigat na pagbubuhat at paggalaw sa mga compact housing na direktang nakabit sa gulong o track.

Anong mga katangian ng pagganap ang dapat ibigay ng gearbox ng planeta?

Ang isang well-engineered planeta gearbox ay kailangang balansehin ang torque capacity, precision, at mechanical efficiency depende sa kung ano ang higit na hinihingi ng application.

Ang high torque density gearbox performance ay direktang nagmumula sa load-sharing nature ng planetary arrangement, kung saan gumagana ang maraming gear meshes nang magkatulad sa halip na isang pares na nagdadala ng buong load. Ang mababang backlash precision na disenyo ng gear ay pinakamahalaga sa mga application ng motion control, kung saan ang anumang rotational play sa pagitan ng input at output ay direktang nagsasalin sa error sa pagpoposisyon. Ang mataas na kahusayan ng paghahatid ng kuryente ay naiimpluwensyahan ng kalidad ng ngipin ng gear, pagpapadulas, at pagpili ng bearing, dahil ang bawat karagdagang yugto o mesh point ay nagpapakilala ng ilang mekanikal na pagkawala. Ang maayos na pag-uugali ng sistema ng pag-ikot ng gear, na nangangahulugang minimal na vibration at pare-pareho ang bilis ng output, ay depende sa katumpakan ng pagmamanupaktura at tamang pagkakahanay sa pagitan ng araw, planeta, at mga ring gear.

Paano ginawa ang isang planeta gearbox?

Ang paggawa ng planeta gearbox ay nagsasangkot ng pagkakasunud-sunod ng precision machining, heat treatment, at mga hakbang sa pagpupulong na idinisenyo upang makamit ang mahigpit na pagpapahintulot sa lahat ng bahagi ng gear.

Ang bawat isa sa mga yugtong ito ay nag-aambag sa panghuling pagganap ng gearbox, at ang paglaktaw o pagmamadali sa anumang hakbang, partikular na ang heat treatment o alignment calibration, ay malamang na lumabas sa ibang pagkakataon bilang napaaga na pagkasira o labis na backlash sa serbisyo.

Paano maihahambing ang isang planeta gearbox sa iba pang mga uri ng gearbox?

Ang mga gearbox ng planeta ay isa sa ilang mga diskarte sa pagbabawas ng gear, at ang paghahambing sa mga ito sa mga alternatibong disenyo ay nakakatulong na linawin kung ang isang planetary configuration ang mas mahusay na pagpipilian.

Ang paghahambing ng planetary vs worm gearbox ay karaniwang bumababa sa density ng torque at kahusayan kumpara sa kakayahan sa self-locking. Ang mga worm gearbox ay nag-aalok ng malakas na self-locking na pag-uugali sa halaga ng mas mababang kahusayan, dahil ang sliding contact sa pagitan ng worm at wheel ay nagdudulot ng mas maraming friction kaysa sa rolling contact sa isang planetary gear set. Ang paghahambing ng planetary vs helical gearbox ay medyo naiiba, dahil ang mga helical gearbox ay maaari ding makamit ang mataas na kahusayan, ngunit ang mga disenyo ng planeta ay karaniwang nag-aalok ng mas maliit na footprint para sa isang katumbas na torque rating dahil sa kanilang pagsasaayos ng gear sa pagbabahagi ng load.

Ang paghahambing ng gear reducer sa mga system na ito ay nakasalalay sa priyoridad ng aplikasyon. Kung saan pinapaboran ang paghahambing ng torque density sa mga planetary design ay nasa space-constrained installation tulad ng robotic joints o in-wheel drives, habang ang worm at helical gearbox ay nananatiling karaniwan sa mga application kung saan ang gastos, pagiging simple, o self-locking na pag-uugali ay mas malaki kaysa sa mga benepisyo ng isang compact planetary layout.

Ano ang mga karaniwang problema o limitasyon ng mga gearbox ng planeta?

Ang mga gearbox ng planeta ay mekanikal na matibay, ngunit hindi sila immune sa pagsusuot at mga isyu sa pagpapatakbo, lalo na sa ilalim ng hinihingi na mga siklo ng tungkulin.

Nagkakaroon ng mga isyu sa bearing wear gearbox sa paglipas ng panahon habang ang planeta gear bearings o needle rollers ay nakakaranas ng paulit-ulit na cyclic loading, at ang pagkasuot na ito ay maaaring magpapataas ng backlash at mabawasan ang katumpakan ng pagpoposisyon. Ang mga problema sa sistema ng gear na pagkabigo sa pagpapadulas ay isang pangkaraniwang sanhi ng napaaga na pagkasira, dahil ang hindi sapat o degradong pampadulas ay nagpapataas ng alitan at init sa mga mesh point ng gear at mga ibabaw ng tindig. Ang mga sintomas ng ingay at panginginig ng boses ng gearbox ay kadalasang nagpapahiwatig ng pagkakaroon ng mga problema gaya ng pagkasira ng ngipin ng gear, pagkasira ng bearing, o pagkasira ng lubrication, at ang pagsubaybay sa mga sintomas na ito ay maaaring makatulong na mahuli ang mga isyu bago mangyari ang pagkabigo. Ang maling pagkakahanay ng mga kondisyon ng planetary gears, mula man sa error sa pag-install o shaft deflection sa ilalim ng load, ay maaaring magdulot ng hindi pantay na pamamahagi ng load sa mga planeta gear at mapabilis ang pagkasira sa mga partikular na ngipin. Ang mga sitwasyon sa gearbox ng pagkasira ng labis na karga ay nangyayari kapag ang mga hinihingi ng torque ay lumampas sa na-rate na kapasidad ng yunit, na maaaring humantong sa pagkabasag ng ngipin, pagkabigo ng bearing, o pagpapapangit ng carrier sa mga malalang kaso.

Paano mo pipiliin ang tamang planeta gearbox?

Ang pagpili ng tamang planeta gearbox ay nangangailangan ng pagtutugma ng ilang teknikal na parameter sa mga partikular na pangangailangan ng application sa halip na pumili batay sa laki o gastos lamang.

Ang isang pamamaraang proseso ng pagpili ay karaniwang nagsisimula sa pagtukoy sa kinakailangang output torque at bilis, pagkatapos ay paliitin ang mga opsyon sa ratio, at sa wakas ay kinukumpirma na ang mounting configuration at environmental rating ay nababagay sa pag-install. Ang paglaktaw sa alinman sa mga hakbang na ito ay nagpapataas ng panganib na pumili ng gearbox na maliit ang laki para sa mga peak load o hindi tumutugma sa hanay ng bilis ng pagmamaneho ng motor.

Ano ang hinaharap na takbo ng teknolohiya ng planetary gearbox?

Ang teknolohiya ng planetary gearbox ay patuloy na umuunlad kasabay ng mas malawak na uso sa automation, precision manufacturing, at materials engineering.

Ang mga compact automation drive ay lalong nagsasama ng motor, gearbox, at control electronics sa iisang housing, na binabawasan ang pagiging kumplikado ng pag-install habang pinapanatili ang mga bentahe ng torque density ng mga planetary design. Gumagamit ang mga sistema ng gearbox ng smart condition monitoring ng mga naka-embed na sensor para subaybayan ang vibration, temperatura, at kundisyon ng lubrication, na nagpapahintulot sa mga maintenance team na matukoy ang mga nabubuong isyu bago sila magdulot ng hindi planadong downtime. Ang mababang ingay na disenyo ng gear ay naging isang lumalagong priyoridad habang ang mga automated na kagamitan ay gumagalaw sa mga kapaligirang ibinabahagi sa mga manggagawang tao, na nagtutulak ng mga refinement sa disenyo ng profile ng ngipin at katumpakan ng pagmamanupaktura. Ang advanced material gear engineering, kabilang ang pinahusay na pagpili ng alloy at surface treatment, ay nagpapahaba ng buhay ng gear at nagbibigay-daan sa mas mataas na torque rating sa loob ng parehong pisikal na sobre. Magkasama, ang mga pagpapaunlad na ito ay tumuturo sa mga planetary gearbox na mas matalino, mas compact, at mas angkop sa mga hinihingi ng mga modernong automated system.

FAQ

Ano ang planeta gearbox?

Ang planeta gearbox ay isang mekanismo ng pagbabawas ng gear na binuo sa paligid ng isang central sun gear, mga planeta gear na umiikot, at isang panlabas na ring gear, na idinisenyo upang magpadala ng mataas na torque sa loob ng isang compact housing.

Ano ang ginagamit ng planetary gearbox?

Ang isang planetary gearbox ay ginagamit upang bawasan ang bilis at pataasin ang torque sa pagitan ng isang motor at hinimok na kagamitan, karaniwang sa robotics, industrial automation, automotive transmissions, at mabibigat na makinarya.

Paano gumagana ang isang planetary gear system?

Gumagana ang isang planetary gear system sa pamamagitan ng pagkakaroon ng planeta gears mesh nang sabay-sabay sa isang central sun gear at isang panlabas na ring gear, kung saan ang carrier, sun gear, o ring gear ay nagsisilbing input, output, o fixed element depende sa configuration.

Ano ang mga pakinabang ng planetary gearbox?

Ang mga bentahe ng planetary gearbox ay kinabibilangan ng mataas na torque density, compact size na may kaugnayan sa torque capacity, coaxial shaft alignment, at load sharing sa maraming gear meshes.

Planetary vs worm gearbox alin ang mas maganda?

Wala alinman sa pangkalahatan ay mas mahusay, dahil ang mga planetary gearbox ay karaniwang nag-aalok ng mas mataas na kahusayan at torque density, habang ang mga worm gearbox ay nagbibigay ng self-locking na pag-uugali na kapaki-pakinabang sa mga partikular na holding application.

Gaano katagal ang isang planetary gearbox?

Ang buhay ng serbisyo ng isang planetary gearbox ay nakadepende sa mga salik gaya ng mga kondisyon ng pagkarga, pagpapanatili ng lubrication, at pagkakahanay, na may maayos na pinapanatili na mga unit na karaniwang nagbibigay ng mahabang buhay sa pagpapatakbo sa ilalim ng mga kondisyong na-rate.
