Paano Pumili ng Worm Gearbox: 3 Salik na Higit sa Presyo

A worm gearbox ay malawakang ginagamit sa mga pang-industriyang sistema ng paghahatid na nangangailangan ng pagbawas ng bilis, conversion ng torque, at isang compact drive arrangement. Kasama sa mga karaniwang aplikasyon ang kagamitang pang-dagat, makinarya sa pag-aangat, mga sistema ng pag-angat ng entablado, kagamitan sa pag-machining, at mga automated na linya ng produksyon.

Kapag bumibili ng a worm gearbox , gayunpaman, maraming mga mamimili ang nagkakamali na tumuon lamang sa paunang presyo. Ang isang murang gearbox ay maaaring mukhang nag-aalok ng mas mahusay na halaga, ngunit ang mga problema tulad ng labis na ingay, sobrang pag-init, hindi sapat na kapasidad ng pagkarga, o madalas na pagpapanatili ay maaaring tumaas sa kabuuang halaga ng pagmamay-ari.

Kaya, paano mo dapat piliin ang tama worm gearbox para sa iyong kagamitan?

Ayon sa SGR, isang tagagawa na may higit sa 10 taong karanasan sa pagbuo at produksyon ng worm gearbox, dapat suriin ng mga mamimili ang tatlong pangunahing salik bago gumawa ng desisyon sa pagbili: mga materyales at proseso ng pagmamanupaktura, aktwal na pagganap ng pagpapatakbo, at mga teknikal na kakayahan ng tagagawa at serbisyo pagkatapos ng pagbebenta.

01. Mga Materyales at Proseso ng Paggawa

Ang mga materyales na ginamit sa isang worm gearbox at ang mga prosesong ginagamit sa paggawa ng mga bahagi nito ay may direktang impluwensya sa wear resistance, load capacity, transmission quality, at service life.

Bagama't ang dalawang worm gearbox ay maaaring magkamukha sa panlabas, ang kanilang mga panloob na bahagi at mga pamantayan sa pagmamanupaktura ay maaaring magkaiba nang malaki.

Worm Shaft Material at Heat Treatment

Sa isang worm gearbox , ang worm shaft at worm wheel ay bumubuo sa core transmission pair.

Ang mataas na kalidad na worm shaft ay karaniwang gumagamit ng 20CrMnTi alloy steel, na maaaring i-carburize at pawiin bago ang tumpak na paggiling. Kapag maayos na kinokontrol, ang pag-carburize at pagsusubo ay gumagawa ng isang matigas, hindi masusuot na ibabaw habang pinapanatili ang isang mas matigas na core.

Ang precision grinding pagkatapos ay nakakatulong na mapabuti ang kalidad ng ibabaw ng ngipin ng uod at ang geometric na katumpakan, na sumusuporta sa mas makinis na meshing gamit ang worm wheel.

Ang mga prosesong ito ay partikular na mahalaga sa mga aplikasyon na kinasasangkutan ng mabibigat na pagkarga o pinahabang panahon ng pagpapatakbo, kung saan ang mga kondisyon ng pagsusuot at pakikipag-ugnay ay maaaring makaapekto sa pagganap ng gearbox sa paglipas ng panahon.

Sa paghahambing, ang isang gearbox na ginawa gamit ang hindi gaanong angkop na mga materyales o hindi sapat na paggamot sa init ay maaaring makaranas ng mas mabilis na pagkasira, tumaas na backlash, o lumalalang pagganap ng paghahatid.

Materyal ng Worm Wheel

Ang materyal ng worm wheel ay pare-parehong mahalaga.

Ang mataas na pagganap na haluang metal na tanso ay karaniwang ginagamit sa mga worm transmission system dahil sa paborableng friction at wear na katangian nito kapag ipinares sa angkop na worm surface at lubrication system.

Ang worm at worm wheel ay dapat gumana nang magkasama bilang isang tugmang pares ng transmission. Ang pagpili ng materyal, geometry ng ngipin, pagtatapos sa ibabaw, pagpapadulas, at mga kondisyon ng pagpapatakbo ay lahat ay nakakaapekto sa pagganap ng mga contact surface.

Ang mga alternatibong mas mura ay maaaring gumamit ng iba't ibang materyales upang mabawasan ang mga gastos sa pagmamanupaktura. Gayunpaman, dapat palaging suriin ang pagpapalit ng materyal laban sa aktwal na pagkarga, bilis, pagpapadulas, at mga kinakailangan sa buhay ng gearbox.

Bakit Mahalaga ang Katumpakan sa Paggawa

Ang mga magagandang materyales lamang ay hindi ginagarantiyahan ang isang de-kalidad na worm gearbox.

Ang katumpakan ng paggawa ay nakakaapekto rin sa pagkakadikit ng ngipin, ingay, panginginig ng boses, temperatura, at pagkakapare-pareho ng paghahatid.

Kapag naghahambing ng mga supplier, maaari kang magtanong tungkol sa : worm shaft material at heat treatment, worm wheel material, tooth machining at mga proseso ng paggiling, gear contact at inspeksyon ng assembly, mga kinakailangan sa lubrication at quality-control procedures.

Ang layunin ay hindi lamang upang makahanap ng isang gearbox na gawa sa mga premium na materyales. Ito ay upang makahanap ng isang sistema ng paghahatid na ang mga materyales at proseso ng pagmamanupaktura ay angkop para sa nilalayon na aplikasyon.

02. Aktwal na Operating Performance: Efficiency, Load Capacity, at Self-Locking

Ang pangalawang kadahilanan ay kung paano gumaganap ang worm gearbox sa ilalim ng totoong mga kondisyon ng operating.

Tatlong katangian ang nararapat na partikular na pansinin: kahusayan sa paghahatid, kapasidad ng pag-load, at pag-uugali sa pag-lock sa sarili.

Kahusayan ng Transmisyon at Temperatura sa Pagpapatakbo

Ang kahusayan sa paghahatid ay nakakaapekto sa kung gaano karaming input power ang na-convert sa kapaki-pakinabang na output power at kung gaano karaming enerhiya ang nawala sa panahon ng operasyon.

Sa isang worm gearbox, sliding contact between the worm and worm wheel creates friction. The actual efficiency depends on factors such as transmission geometry, gear ratio, materials, surface finish, lubrication, input speed, and operating load.

Ang isang diskarte sa disenyo na ginagamit upang mapabuti ang pagganap ng paghahatid ng worm ay ang double-enveloping worm gear na disenyo.

Kung ikukumpara sa isang conventional cylindrical worm gear pair, ang double-enveloping na disenyo ay maaaring magbigay ng mas malaking contact area at pakikipag-ugnayan sa maraming ngipin kapag maayos na idinisenyo at ginawa. Makakatulong ito na ipamahagi ang load at mapabuti ang performance ng transmission.

Ginagamit ng mga double-enveloping worm gearbox ng SGR ang transmission technology na ito upang suportahan ang mga hinihinging pang-industriya na aplikasyon.

Kapag sinusuri ang kahusayan ng gearbox, dapat isaalang-alang ng mga mamimili ang nilalayong mga kundisyon sa pagpapatakbo sa halip na umasa lamang sa pangkalahatang kahusayan. Ang temperatura sa pagpapatakbo, pagpapadulas, mga kinakailangan sa tuluy-tuloy na tungkulin, at pag-aalis ng init ay dapat ding isaalang-alang.

Ang isang gearbox na gumagana sa isang hindi angkop na temperatura para sa paggamit nito ay maaaring mangailangan ng karagdagang pagsusuri sa pagkarga, ratio, pagpapadulas, pag-install, o mga kondisyon ng paglamig nito.

Load Capacity at Output Torque

Ang kapasidad ng pag-load ay isa pang kritikal na kadahilanan sa pagpili.

Ang isang gearbox ay dapat na may kakayahang pangasiwaan ang kinakailangang tuluy-tuloy na metalikang kuwintas pati na rin ang mga nauugnay na peak load at mga kondisyon ng pagpapatakbo. Ang pagpili ng modelong nakabatay lamang sa nominal na kapangyarihan ng motor ay maaaring humantong sa isang hindi angkop na pagsasaayos.

Bago pumili ng a worm gearbox , kumpirmahin ang kinakailangang output torque, lakas at bilis ng input, ratio ng pagbabawas, tuluy-tuloy at peak load, dalas ng pagsisimula at paghinto ng duty cycle, temperatura sa paligid at mga kondisyon ng pag-mount at pag-install.

Para sa malalaking pang-industriya na aplikasyon, kasama sa hanay ng worm gearbox ng SGR ang mga distansyang sentro mula 100 hanggang 710 mm at isang kapasidad ng output torque na hanggang T2 ≤ 160,000 N·m, ayon sa impormasyon ng produkto ng kumpanya.

Ang mga pagtutukoy na ito ay naglalarawan ng hanay ng mga mabibigat na solusyon sa paghahatid na magagamit, ngunit ang naaangkop na modelo ay dapat pa ring piliin ayon sa aktwal na mga kinakailangan sa pagpapatakbo.

Para sa pag-angat ng makinarya, kagamitan sa pagmimina, at iba pang hinihingi na mga aplikasyon, ang wastong sukat ay mahalaga para sa maaasahang operasyon.

Self-Locking: Isang Mahalagang Pagsasaalang-alang para sa Lifting Application

Ang self-locking ay isa pang katangian na isinasaalang-alang ng ilang mamimili kapag pumipili ng worm gearbox.

Sa ilang partikular na worm transmission configuration, maaaring labanan ng mekanismo ang reverse driving sa ilalim ng mga partikular na kondisyon ng operating. Maaari itong maging kapaki-pakinabang sa mga application kung saan ang load ay maaaring magmaneho pabalik sa output shaft.

Kabilang sa mga potensyal na aplikasyon ang mga stage lifting system, lifting machine, at iba pang mekanismo kung saan kailangang kontrolin ang reverse movement.

Gayunpaman, hindi lahat ng worm gearbox ay mapagkakatiwalaang self-locking. Ang pag-uugali ng self-locking ay depende sa mga salik kabilang ang anggulo ng lead, kundisyon ng friction, pagpapadulas, mga materyales, pagkasuot, at ang aktwal na estado ng pagpapatakbo.

Ang isang gearbox ay hindi dapat ipagpalagay na nagbibigay ng isang function na humahawak ng kaligtasan dahil lamang ito ay gumagamit ng isang worm gear.

Para sa lifting o suspended-load na mga application, dapat kumpirmahin ng mga mamimili ang mga teknikal na kinakailangan ng tagagawa at tukuyin kung ang isang independiyenteng preno o iba pang safety device ay kinakailangan ng disenyo ng system at mga naaangkop na pamantayan.

Ang tamang diskarte ay suriin ang self-locking bilang bahagi ng kumpletong transmission at safety system.

03. Karanasan ng Manufacturer at Serbisyong After-Sales

Ang pagbili ng gearbox ay hindi dapat magtapos kapag naihatid na ang produkto.

Para sa mga tagagawa ng kagamitang pang-industriya at mga koponan sa pagpapanatili, ang karanasan ng supplier, teknikal na suporta, pagkakaroon ng mga ekstrang bahagi, at oras ng pagtugon ay maaaring makaapekto sa pangkalahatang pagiging maaasahan ng kagamitan.

Kahit na ang dalawang produkto ay may magkatulad na mga detalye at materyales, ang mga pagkakaiba sa karanasan sa disenyo, kontrol sa pagmamanupaktura, pagpupulong, at kaalaman sa aplikasyon ay maaaring humantong sa magkaibang mga resulta ng pagpapatakbo.

Teknikal na Karanasan at Pagbuo ng Produkto

Ang isang bihasang tagagawa ng gearbox ay maaaring makatulong sa mga customer na suriin ang mga kinakailangan sa pagpapatakbo at tukuyin ang isang angkop na configuration ng transmission.

Halimbawa, ang pagpili ng worm gearbox ay maaaring mangailangan ng pagsasaalang-alang ng:kinakailangang reduction ratio,output torque,input speed at power,installation dimensions,shaft and flange configurations,continuous-duty condition,lubrication at temperatura at Self-locking na mga kinakailangan.

Para sa mga proyekto ng OEM, ang kakayahang iakma ang configuration ng gearbox sa disenyo ng makina ay maaaring kasinghalaga ng karaniwang mga detalye ng produkto.

Mga Spare Part at Suporta sa Teknikal

Ang serbisyo pagkatapos ng benta ay lalong mahalaga kapag ang isang gearbox ay isinama sa isang linya ng produksyon o heavy-duty na makina.

Kung ang isang gearbox ay nangangailangan ng pag-troubleshoot, pagpapanatili, o pagpapalit, ang naantalang teknikal na tulong o hindi available na mga ekstrang bahagi ay maaaring magpatagal ng downtime ng kagamitan.

Kapag sinusuri ang mga supplier, isaalang-alang kung maaari silang magbigay ng teknikal na konsultasyon at pagpili ng produkto, gabay na nauugnay sa pag-install, tulong sa pag-troubleshoot, suporta sa mga ekstrang bahagi, tumutugon na komunikasyon pagkatapos ng paghahatid.

Ang isang maaasahang supplier ay dapat na kayang suportahan ang customer nang higit pa sa unang transaksyon.

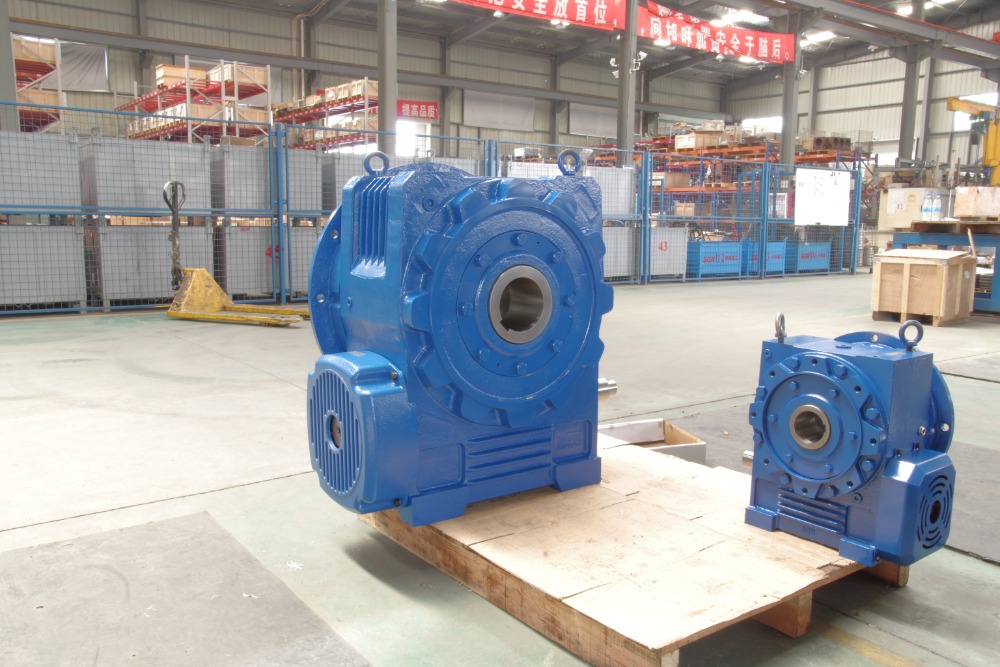

04. Bakit Pumili ng SGR Double-Enveloping Worm Gearboxes?

Ang SGR ay may higit sa 10 taong karanasan sa pagbuo at paggawa ng worm gearbox. Ang teknolohiyang double-enveloping worm gearbox nito ay nakatuon sa disenyo, pagmamanupaktura, pagpupulong, at inspeksyon ng worm at worm wheel transmission pair.

Ang double-enveloping na disenyo ay nagbibigay-daan sa mas malaking contact area sa pagitan ng worm at worm wheel kaysa sa isang conventional cylindrical worm gear arrangement. Sa naaangkop na geometry at katumpakan ng pagmamanupaktura, maaari nitong suportahan ang higit na ipinamahagi na pag-load ng ngipin at pinahusay na pagganap ng paghahatid.

Nagsagawa din ang SGR ng sistematikong gawain sa mga nauugnay na unibersidad sa disenyo ng worm gearbox, mga proseso ng pagmamanupaktura, pagpupulong ng produksyon, at mga pamamaraan ng inspeksyon.

Para sa mga customer na naghahanap ng mga pang-industriyang worm gearbox solution, ang SGR ay nagbibigay ng teknikal na tulong upang makatulong na suriin ang mga kinakailangan sa aplikasyon at pumili ng naaangkop na configuration. （May-akda: SGR, Angie Zhang）
