Kilalanin ang tatlong karaniwang uri ng mga speed reducer

Sa larangan ng mga sistema ng pang-industriya na pagmamaneho, ang mga reducer ng bilis ay nagsisilbing mga kritikal na bahagi. Bagama't may iba't ibang uri ang mga ito—bawat isa ay may sariling natatanging katangian, lahat sila ay gumaganap ng parehong pangunahing function: ang pag-convert ng high-speed, low-torque na output ng isang motor sa low-speed, high-torque na output na kinakailangan ng equipment, habang sabay na tumutugma sa inertia at pagpapahusay sa rigidity ng system.

Nahaharap sa malawak na hanay ng mga speed reducer na magagamit sa merkado, paano mo mabilis na matutukoy at mapipili ang isa na pinakaangkop sa iyong mga pangangailangan? Ngayon, hayaan mo kaming gabayan ka sa tatlong pinakakaraniwang uri ng mga pampabawas ng bilis.

Ipapakita namin sa iyo ang paghahambing ng tatlong uri ng mga reducer muna.

Mga reducer ng gear

Mga reducer ng gear karaniwang gumagamit ng helical o bevel gear at nagtatampok ng single-, double-, o kahit triple-stage na mga kaayusan sa transmission. Ang mga ito ay nailalarawan sa pamamagitan ng medyo simpleng mga istraktura at isang mataas na antas ng standardisasyon. Ang pagbabawas ng bilis ay nakakamit sa pamamagitan ng gear-to-gear meshing, na nagbubunga ng mga kahusayan sa paghahatid na 95%–98%.

Ang ratio ng paghahatid ay tinutukoy ng ratio ng bilang ng mga ngipin sa pagitan ng pagmamaneho at hinimok na mga gear. Nag-aalok ang mga unit na ito ng mababang gastos sa pagmamanupaktura at kadalian ng pagpapanatili, na ginagawang angkop ang mga ito para sa mga high-speed, moderate-load na application tulad ng machine tool spindles, conveyor belt, at packaging machinery. Gayunpaman, ang mga gear reducer ay medyo malaki at nakakaubos ng espasyo. Mayroon din silang limitadong panlaban sa pagkabigla at labis na karga, na ginagawang hindi angkop ang mga ito para sa mga operasyong kinasasangkutan ng mga madalas na start-stop cycle o mga epekto ng mabigat na karga.

Sa kasalukuyan, ang mga gear reducer ay pangunahing ginagamit sa mga pangkalahatang pang-industriya na aplikasyon na nailalarawan sa pamamagitan ng limitadong mga badyet, matatag na kondisyon ng pagpapatakbo, at katamtamang mga kinakailangan sa katumpakan.

Planetary gear reducer

Batay sa istruktura ng isang planetary gear set, ang mga planetary gear reducer ay nakakamit ng kasabay na multi-tooth power transmission at simetriko na pamamahagi ng load sa pamamagitan ng meshing ng sun gear, planeta gears, at internal ring gear; ang mga ito ay nailalarawan sa pamamagitan ng isang compact na istraktura, mataas na tigas, at mataas na katumpakan. Ang mga reducer na ito ay nag-aalok ng napakataas na torque density, na naghahatid ng output torque na higit pa kaysa sa mga conventional gear reducer na may parehong laki.

Bukod pa rito, ang mga planetary gear reducer ay nagtatampok ng mataas na transmission efficiency, precision, rigidity, at mabilis na pagtugon, habang sinusuportahan ang high-speed na operasyon at malawak na hanay ng temperatura. Malawakang ginagamit ang mga ito sa mga application tulad ng mga trenchless horizontal directional drilling rig, mine hoists, AGV drive system, at wind power generation.

Planetary gear reducer demand extremely high precision in manufacturing and installation, as well as rigorous production processes; inferior products are prone to issues such as uneven planet gear loading and component fatigue. Planetary reducers from leading manufacturers—such as SGR (Hezong Heavy Industry)—utilize gears made of 20CrMnTi steel that undergo carburizing, quenching, and precision gear grinding. These gears benefit from load sharing across multiple teeth, ensuring smooth, reliable operation and high mechanical efficiency.

Sa kasalukuyan, ang mga planetary gear reducer ay pangunahing angkop para sa mga aplikasyong pang-industriya, mekanikal, at pagmamanupaktura na nangangailangan ng mataas na katumpakan, mataas na dinamikong pagtugon, pagpapatakbo sa loob ng mga hadlang sa espasyo, o patuloy na pagganap ng mabigat na karga.

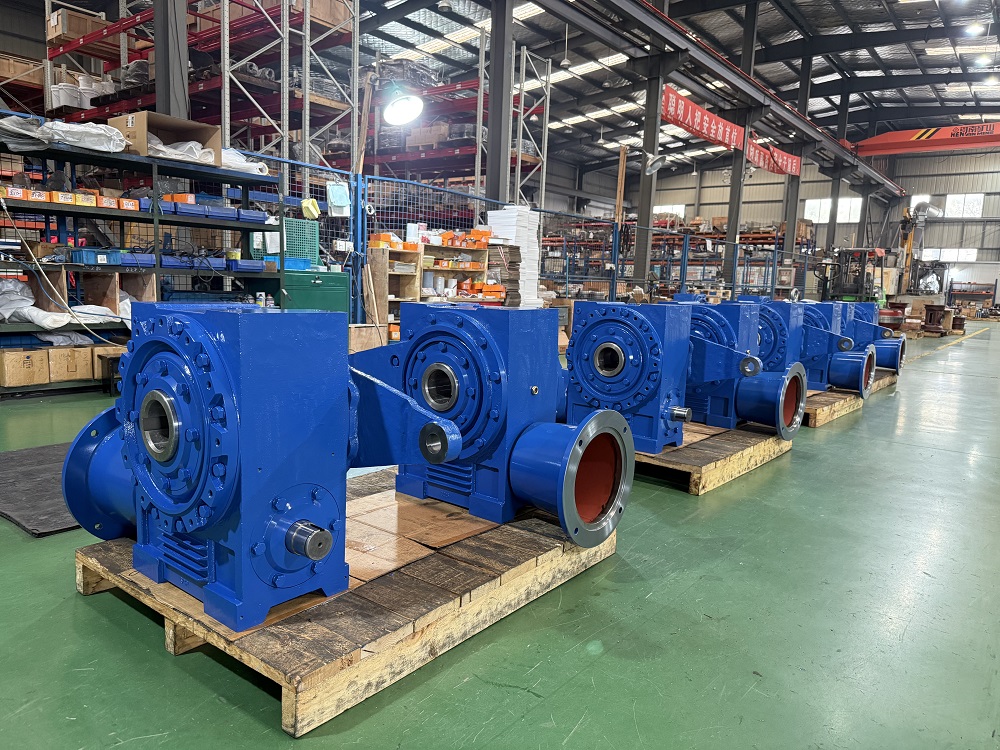

Mga reducer ng worm gear

Mga reducer ng worm gear operate by having a worm drive a worm gear, transmitting power through the sliding friction of helical tooth surfaces. They offer high reduction ratios—achieving 10:1 to 100:1 or even higher in a single stage—and possess inherent self-locking capabilities; the load will not back-drive when power is cut, ensuring high safety. Additionally, their structure is simple, making maintenance convenient.

Gayunpaman, ang mga worm gear reducer ay may mga limitasyon, kapansin-pansing medyo mababa ang kahusayan sa paghahatid (mula sa 50% hanggang 70%). Ang mga ito ay pinakaangkop para sa mga application na nangangailangan ng mataas na mga ratio ng pagbabawas, self-locking na proteksyon, at mababang bilis, mabigat na pag-load na operasyon, ngunit hindi perpekto para sa mga high-precision na application.

Sa mga tuntunin ng pagmamanupaktura, ang mga unit mula sa mga nangungunang tagagawa tulad ng SGR (Hezong Heavy Industry) ay nagtatampok ng multi-tooth meshing sa pagitan ng worm at ng gear. Ang worm ay gawa sa 20CrMnTi steel, sumasailalim sa carburizing, quenching, at gear-tooth grinding, habang ang worm gear ay gumagamit ng high-performance alloy bronze upang matiyak ang pangmatagalang wear resistance. Ang mga pagpipilian sa disenyo na ito ay nagreresulta sa mataas na kahusayan sa paghahatid at isang mahabang buhay ng serbisyo, na nag-aalok ng makabuluhang pinabuting kapasidad at kahusayan sa pagdadala ng pagkarga kumpara sa mga karaniwang cylindrical worm gear set ng parehong mga detalye.

Sa kasalukuyan, ang mga worm gear reducer ay malawakang ginagamit sa mga sektor na nangangailangan ng vertical transmission, tulad ng mga elevator, paghawak at pag-aangat ng materyal, pagmimina, at pagtatayo ng planta ng kemikal.

Ang bawat isa sa tatlong karaniwang uri ng mga reducer ay may sariling mga pakinabang at disadvantages. Kung inuuna ng application ang kahusayan at pagiging epektibo sa gastos, ang mga reducer ng gear ang inirerekomendang pagpipilian. Kung ang precision, rigidity, at compactness ang mga priyoridad, mas mainam ang mga planetary reducer. Kung ang mga pangunahing kinakailangan ay mataas na reduction ratio at self-locking na kakayahan, worm gear reducer ang pinakamagandang opsyon.(May-akda, SGR, Angie Zhang)
