Pag-unawa sa dobleng pag-unlad ng mga gearbox ng bulate: Isang malalim na pagsisid sa disenyo at aplikasyon

Sa mundo ng paghahatid ng kapangyarihan, ang pagkamit ng mataas na metalikang kuwintas at makinis na operasyon sa isang compact space ay isang palaging hamon sa engineering. Kabilang sa iba't ibang mga solusyon, ang Double-Enveloping Worm Gearbox nakatayo bilang isang natatanging at lubos na epektibong disenyo para sa hinihingi na mga aplikasyon. Hindi tulad ng mga karaniwang gears ng bulate, ang pagsasaayos na ito ay nag-aalok ng makabuluhang nadagdagan na contact sa ibabaw sa pagitan ng bulate at gear, na humahantong sa higit na kapasidad na may dalang pag-load at tibay. Ang artikulong ito ay nagbibigay ng isang komprehensibong paggalugad ng dobleng pag-unlad ng teknolohiya ng gear gear, mga pakinabang nito, mainam na mga kaso ng paggamit, at kritikal na pamantayan sa pagpili upang matulungan kang maunawaan ang mahalagang papel nito sa modernong makinarya.

Ano ang isang dobleng pag-unlad ng gear gear drive?

Ang isang dobleng pag-unlad ng bulate ng gear drive ay isang dalubhasang uri ng sistema ng gear kung saan ang parehong bulate (ang tornilyo) at ang gear ng bulate (ang gulong) ay throated o hourglass na hugis. Nangangahulugan ito na ang bulate ay bumabalot sa paligid ng gear, at nang sabay -sabay, ang gear ay sumasaklaw sa bulate. Ang dobleng pag-unlad na pagkilos na ito ay lumilikha ng isang mas malaking lugar ng pakikipag-ugnay sa pagitan ng mga ngipin ng pag-aasawa kumpara sa isang solong-pag-unlad o cylindrical worm gear set. Ang pangunahing benepisyo ng masalimuot na disenyo na ito ay ang kakayahang magpadala ng labis na mataas na metalikang kuwintas na walang pag -kompromiso sa compactness na likas sa mga disenyo ng gear ng bulate. Ang kumplikadong geometry ay nangangailangan ng paggawa ng katumpakan ngunit gantimpala na may walang kaparis na pagganap sa malupit na mga kapaligiran.

• Nadagdagan ang lugar ng contact: Pinapayagan ng throated na disenyo ng maraming ngipin na ibahagi ang pag -load nang sabay -sabay, drastically pagbabawas ng stress sa mga indibidwal na ngipin ng gear.
• Paggawa ng katumpakan: Ang paggawa ng mga sangkap na ito ay nangangailangan ng advanced na makinarya ng CNC at mahigpit na kontrol ng kalidad upang matiyak ang perpektong pag -meshing at pinakamainam na pagganap.
• Superior pamamahagi ng pag -load: Ang pag -load ay hindi puro sa isang solong punto ngunit ipinamamahagi sa isang mas malawak na ibabaw, na binabawasan ang pagsusuot at luha.

Mga pangunahing bentahe ng dobleng pag-unlad ng mga gears ng bulate

Ang natatanging geometry ng Double-Enveloping Worm Gearbox isinasalin sa maraming natatanging mga pakinabang sa pagpapatakbo na ginagawang ginustong pagpipilian para sa mga application na mabibigat na tungkulin. Ang mga gearbox na ito ay inhinyero upang maging higit kung saan maaaring mabigo ang iba, na nag -aalok ng isang timpla ng kapangyarihan, pagiging maaasahan, at kahabaan ng buhay. Ang mga sumusunod na puntos ay detalyado ang mga pangunahing benepisyo na nagtatakda ng disenyo ng gearbox na ito bukod sa mga katapat nito.

• Mas mataas na kapasidad ng metalikang kuwintas: Ang pinalawak na lugar ng contact ay nagbibigay -daan sa system upang mahawakan ang mga nag -load ng shock at mapanatili ang mataas na output ng metalikang kuwintas na mas epektibo kaysa sa mga karaniwang gears ng bulate.
• Pinahusay na tibay at kahabaan ng buhay: Sa nabawasan na stress sa bawat yunit ng lugar, ang mga sangkap ay nakakaranas ng mas kaunting pagsusuot, na humahantong sa isang mas mahabang buhay sa pagpapatakbo at nabawasan ang mga pangangailangan sa pagpapanatili.
• Compact na disenyo para sa mataas na ratios ng pagbawas: Nagbibigay ang mga ito ng mataas na ratios ng pagbawas ng single-stage sa isang medyo maliit na pakete, na nagse-save ng mahalagang puwang sa layout ng makinarya.
• Mas tahimik na operasyon: Ang makinis, multi-ngipin na pakikipag-ugnay ay madalas na nagreresulta sa mas tahimik at mas maayos na pagganap, na kritikal sa mga kapaligiran na sensitibo sa ingay.

Paghahambing: Double-enveloping kumpara sa mga karaniwang gears ng bulate

Kapag pumipili ng isang gearbox, ang pag-unawa sa mga pagkakaiba sa pagganap sa pagitan ng isang dobleng pag-unlad at isang karaniwang cylindrical worm gear ay mahalaga. Ang talahanayan sa ibaba ay nagbabalangkas ng mga pangunahing pagkakaiba na nakakaapekto sa pagiging angkop sa aplikasyon.

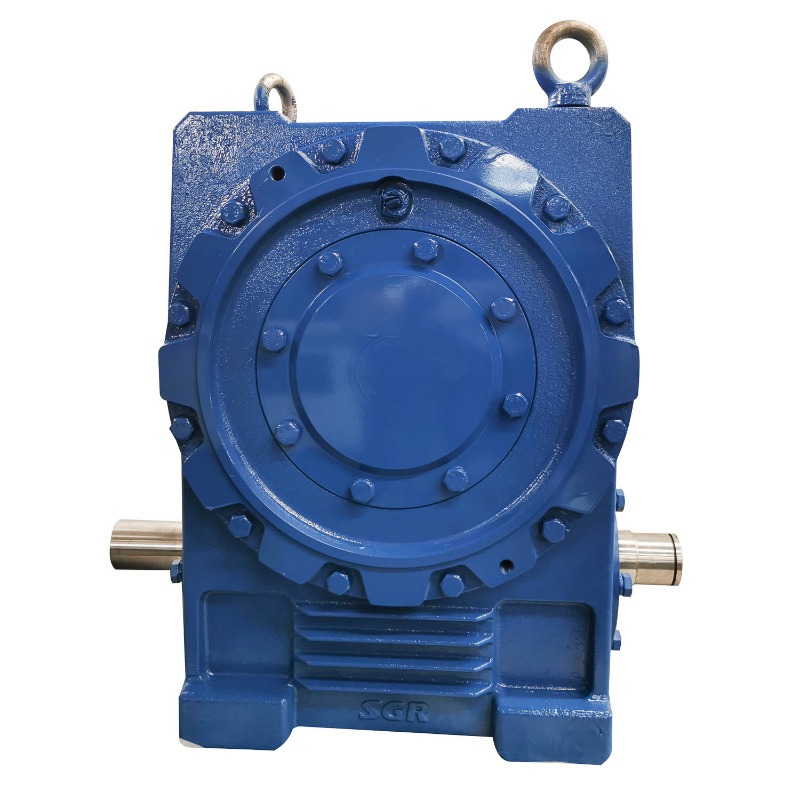

Mataas na kahusayan dobleng enveloping worm gear reducer

Pag-optimize ng pagganap na may disenyo ng dobleng pag-unlad ng gear

Upang ganap na magamit ang mga kakayahan ng a Disenyo ng Double-Enveloping Gear , maraming mga kadahilanan ay dapat na maingat na isinasaalang -alang. Ang pag -optimize ay hindi lamang tungkol sa pagpili ng gearbox; Ito ay tungkol sa pagsasama nito nang tama sa isang sistema. Ang wastong pagkakahanay, pagpapadulas, at pamamahala ng thermal ay pinakamahalaga sa pagkamit ng ipinangakong pagganap at buhay ng serbisyo. Ang pagwawalang -bahala sa mga aspeto na ito ay maaaring pabayaan ang likas na pakinabang ng matatag na disenyo na ito.

• Pag -align ng katumpakan: Ang misalignment ay isang pangunahing sanhi ng pagkabigo. Ang mga yunit na ito ay dapat na mai -install na may matinding pag -aalaga upang matiyak na ang bulate at gear ay perpektong nakaposisyon na may kaugnayan sa bawat isa.
• Mga Advanced na Lubrication System: Ang mataas na sliding contact ay bumubuo ng init. Ang isang nakatuong sistema ng pagpapadulas na may mataas na kalidad, langis na may mataas na kalidad ay mahalaga upang mabawasan ang alitan, mawala ang init, at maiwasan ang pagsusuot.
• Pamamahala ng thermal: Para sa patuloy na operasyon ng high-load, ang mga panlabas na pamamaraan ng paglamig tulad ng mga tagahanga o mga palitan ng init ay maaaring kailanganin upang mapanatili ang pinakamainam na temperatura ng operating.
• Pagpili ng materyal: Ang bulate ay karaniwang ginawa mula sa matigas na bakal, habang ang gear ay madalas na gawa sa isang malambot, tanso na haluang metal upang pamahalaan ang mga katangian ng friction at magsuot ng epektibo.

Pang-industriya na aplikasyon ng mga mabibigat na gearbox ng bulate

Ang matatag na kalikasan ng Heavy-duty worm gearboxes Ginagawa silang kailangang -kailangan sa mga industriya kung saan ang kagamitan ay itinulak sa mga limitasyon nito. Ang kanilang kakayahang magbigay ng napakalaking metalikang kuwintas sa isang compact na bakas ng paa at makatiis ng biglaang pag -load ng shock ay ginagawang isang pundasyon ng mabibigat na makinarya. Mula sa paglipat ng napakalawak na timbang sa pagmimina hanggang sa tumpak na pagpoposisyon sa aerospace, ang mga gearbox na ito ay ang mga unsung bayani ng kontrol ng paggalaw.

• Pagproseso ng Pagmimina at Mineral: Ginamit sa mga drive ng conveyor, crushers, at hoists kung saan ang pagiging maaasahan sa ilalim ng matinding pag-load ay hindi maaaring makipag-usap.
• Kagamitan sa Konstruksyon: Mahalaga para sa mga drive ng swing ng paghuhukay, mga mekanismo ng luffing ng crane, at mga kongkretong drums ng panghalo.
• Paghahawak ng Materyal:
• Mga mill mill at rolling mills: Nagtatrabaho sa mga talahanayan ng roller at manipulators na humahawak ng pulang-mainit na metal sa ilalim ng napakalaking puwersa.
• Aerospace at pagtatanggol: Natagpuan sa mga sistema ng paglulunsad ng missile at mga mekanismo ng pagpoposisyon sa satellite na nangangailangan ng tumpak na paggalaw sa ilalim ng mataas na stress.

Ang pagpili ng isang high-torque na pagbawas ng gearbox

Pagpili ng tama High-Torque Reduction Gearbox ay isang kritikal na desisyon na nakakaapekto sa kahusayan, gastos, at pagiging maaasahan ng iyong buong sistema. Ang proseso ng pagpili ay lampas lamang sa pagsusuri ng mga rating ng metalikang kuwintas at nagsasangkot ng isang holistic na pagtingin sa mga kinakailangan ng application, mga kondisyon sa kapaligiran, at mga gastos sa lifecycle. Tinitiyak ng isang pamamaraan na pamamaraan na makakakuha ka ng isang gearbox na hindi lamang sapat, ngunit pinakamainam para sa iyong mga tiyak na pangangailangan.

• Tukuyin ang mga katangian ng pag -load: Suriin ang likas na katangian ng pag -load (pare -pareho, variable, pagkabigla), ang kadakilaan nito, at ang kinakailangang panimulang metalikang kuwintas.
• Alamin ang ratio ng pagbawas at bilis ng output: Kalkulahin ang kinakailangang ratio upang makamit ang nais na bilis ng output mula sa RPM ng iyong input motor.
• Suriin ang mga kondisyon sa kapaligiran: Isaalang -alang ang mga kadahilanan tulad ng nakapaligid na temperatura, pagkakaroon ng alikabok o kahalumigmigan, at magagamit na puwang para sa pag -install.
• Suriin ang kadahilanan ng serbisyo: Laging pumili ng isang gearbox na may isang kadahilanan ng serbisyo na nagkakaloob ng mga potensyal na overload at ang kalubhaan ng iyong aplikasyon.
• Isaalang -alang ang gastos sa lifecycle: Tumingin sa kabila ng paunang presyo ng pagbili. Factor sa inaasahang pagpapanatili, kahusayan ng enerhiya, at mga gastos sa oras ng ibig sabihin.

Mga pangunahing pagtutukoy upang suriin

Kapag sinusuri ang mga datasheets ng tagagawa para sa isang Worm Gear Speed ​​Reducer , Bigyang -pansin ang mga kritikal na pagtutukoy na ito upang matiyak ang isang perpektong tugma para sa iyong aplikasyon.

FAQ

Ano ang pangunahing pagkakaiba sa pagitan ng isang solong at dobleng pag-unlad ng gear ng bulate?

Ang pangunahing pagkakaiba ay namamalagi sa kanilang geometry. Sa isang solong pag-unlad (o cylindrical) worm gear set, tanging ang gear ng bulate ay throated upang bahagyang balot sa paligid ng cylindrical worm. Sa a Double-Enveloping Worm Gearbox , pareho ang bulate at gear ay throated. Lumilikha ito ng isang hourglass na hugis bulate na bumabalot sa paligid ng gear, at isang gear na sabay na sumasaklaw sa bulate. Ang dobleng pag-unlad na pagkilos na ito ay nagreresulta sa isang makabuluhang mas malaking lugar ng pakikipag-ugnay sa pagitan ng mga ngipin ng meshing, na siyang susi sa mas mataas na kapasidad ng metalikang kuwintas at tibay kumpara sa disenyo ng pag-unlad.

Bakit mas mahal ang mga dobleng pag-unlad ng mga gearbox ng bulate?

Ang mas mataas na gastos ng a Double-Enveloping Worm Gearbox ay direktang maiugnay sa kumplikadong proseso ng pagmamanupaktura. Ang throated, hourglass-shaped geometry ng parehong bulate at ang gear ay napakahirap na makagawa. Nangangailangan ito ng dalubhasang, katumpakan na makinarya ng CNC at mahigpit na kontrol ng kalidad upang matiyak na ang dalawang sangkap na mesh ay perpekto sa buong lugar ng contact. Ang karagdagang oras ng machining, kadalubhasaan, at mga proseso ng inspeksyon na kasangkot sa paglikha ng tumpak na pagkilos na ito ng conjugate ay nag -aambag sa isang mas mataas na paunang gastos kaysa sa mga karaniwang gearbox ng bulate, kahit na ito ay madalas na nabibigyang katwiran sa pamamagitan ng kanilang higit na mahusay na pagganap at kahabaan ng buhay sa hinihingi na mga aplikasyon.

Paano ko mapanatili ang isang dobleng pag-unlad ng gear gear drive?

Pagpapanatili a Double-Enveloping Worm Gear Drive ay nakasentro sa wastong pagpapadulas at pagsubaybay sa kondisyon. Una, kritikal na gamitin ang eksaktong uri at lagkit ng pampadulas na tinukoy ng tagagawa, dahil ang mataas na pakikipag -ugnay sa sliding ay ganap na nakasalalay sa isang matatag na pelikula ng langis. Regular na suriin ang mga antas ng langis at maghanap ng mga palatandaan ng kontaminasyon o marawal na kalagayan. Pangalawa, subaybayan ang temperatura ng operating at makinig para sa mga pagbabago sa tunog, dahil ang sobrang pag -init o hindi pangkaraniwang ingay ay maaaring magpahiwatig ng maling pag -aalsa, labis na karga, o mga isyu sa pagpapadulas. Sa wakas, sumunod sa isang mahigpit na iskedyul ng pagpigil sa pagpigil para sa mga pagbabago sa langis at inspeksyon upang aktibong matugunan ang pagsusuot at matiyak ang maximum na buhay ng serbisyo.

Maaari bang magamit ang isang gearbox ng bulate para sa backstopping o may hawak na pag -load?

Oo, ang isa sa mga likas na pakinabang ng anumang disenyo ng gear ng bulate, kabilang ang dobleng pag-unlad Uri, ang likas na kakayahang maiwasan ang reverse driving. Dahil sa mataas na alitan at ang tiyak na anggulo ng worm thread, ang sistema ay karaniwang nakakulong sa sarili. Nangangahulugan ito na ang isang puwersa na inilalapat sa output shaft (ang gear) ay hindi maaaring i-back-drive ang input shaft (ang bulate). Ang tampok na ito ay gumagawa Worm Gear Speed ​​Reducers Napakahusay para sa mga application tulad ng mga conveyor sa mga hilig, hoists, at itinaas kung saan kinakailangan ang isang mekanismo na may hawak na pagkabigo upang maiwasan ang pag-load mula sa pagbaba nang hindi mapigilan kung nawala ang kapangyarihan.

Ano ang mga palatandaan ng pagkabigo sa isang mabibigat na gearbox ng bulate?

Kinikilala ang mga maagang palatandaan ng pagkabigo sa a Heavy-duty worm gearbox maaaring maiwasan ang catastrophic downtime. Kasama sa mga pangunahing tagapagpahiwatig ang isang kapansin -pansin na pagtaas sa temperatura ng operating, na madalas na tumuturo sa mga problema sa pagpapadulas o labis na karga. Ang hindi pangkaraniwang mga ingay tulad ng paggiling, pagkatok, o labis na whining ay nagmumungkahi ng pagsusuot, pag -pitting, o maling pag -misalignment ng mga ngipin ng gear. Ang nakikitang mga pagtagas ng langis sa paligid ng mga seal ay nagpapahiwatig ng pagkabigo ng selyo, na maaaring humantong sa hindi sapat na pagpapadulas. Sa wakas, ang isang pagkawala ng katumpakan ng positional o isang pagtaas sa backlash (libreng paggalaw) sa output shaft ay malinaw na mga mekanikal na palatandaan ng panloob na pagsusuot na nangangailangan ng agarang pagsisiyasat at pagpapanatili.
