Double enveloping worm gear reducer feature, mga application at mga pagsasaalang-alang sa pagpili

Bilang isang uri ng umuusbong na kagamitan sa paghahatid ng kuryente, double enveloping worm gear reducer ay malawakang pinagtibay nitong mga nakaraang taon para sa mga aplikasyon tulad ng hoisting machinery, maliliit na winch, belt conveyor, at river sluice gate, salamat sa mga pakinabang tulad ng mataas na gear ratio, mahusay na performance, at mababang gastos.

Double enveloping worm gear reducer ay mga pangunahing produkto din ng SGR. Sa artikulong ito, ipakikilala namin ang mga tampok, mga aplikasyon at mga pagsasaalang-alang sa pagpili ng double enveloping worm gear reducer.

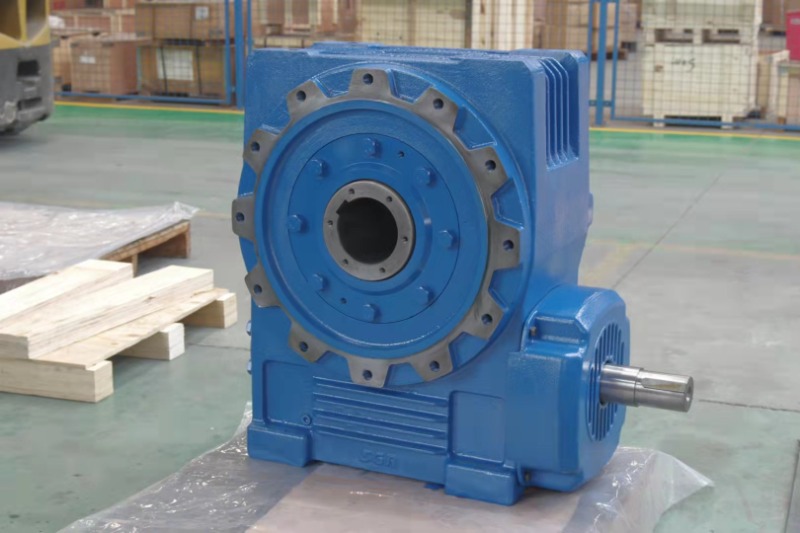

Ano ang hitsura ng double enveloping worm gear reducer?

Ang double enveloping worm gear reducer ay pangunahing binubuo ng isang uod at isang worm wheel; karaniwan, ang anggulo sa pagitan ng dalawang intersecting axes ay 90°, at ang unit ay ginagamit upang magpadala ng motion at power sa pagitan ng mga non-parallel, non-intersecting shaft na ito. Ang uod ay nagsisilbing elemento sa pagmamaneho; sa mga tuntunin ng hitsura, ang uod ay kahawig ng isang bolt, habang ang worm wheel ay mukhang isang helical cylindrical gear.

Ang worm ay isang gear na nagtatampok ng isa o higit pang helical thread na nagme-mesh sa isang worm wheel upang bumuo ng isang gear pair para sa mga di-parallel, non-intersecting axes. Ang pitch surface nito ay maaaring cylindrical, conical, o toroidal. Sa panahon ng operasyon, ang mga ngipin ng worm wheel ay dumudulas at gumulong sa helical surface ng worm. Sa unang tingin, ito ay parang tornilyo na nagtutulak ng malaking gear.

Gayunpaman, mahalagang tandaan na ang pagpapatakbo ng a double enveloping worm gear reducer ay hindi isang karaniwang pagkilos ng gear-meshing; sa halip, ito ay nagsasangkot ng mga thread sa pagmamaneho ng gear.

Mga tampok ng double enveloping worm gear reducer

Kapag pinaandar ng motor ang uod upang umikot nang napakabilis, ang mga helical na sinulid sa uod—na kumikilos na parang tornilyo—ay patuloy na tumutulak sa mga ngipin ng worm gear, na nagiging sanhi ng pag-ikot nito nang mabagal sa sarili nitong axis. Nangangailangan ng maraming pag-ikot ng worm upang i-drive ang worm gear sa isang solong pag-ikot; ang pagbawas na ito sa bilis ay nagreresulta sa pagtaas ng torque.

Gayunpaman, hindi katulad ng mga karaniwang gear drive—na pangunahing kinasasangkutan ng rolling friction na sinamahan ng isang maliit na halaga ng sliding friction—halos ganap na umaasa ang mga worm gear drive sa sliding friction sa buong operasyon. Dahil dito, ang mga worm gear reducer ay may posibilidad na makabuo ng malaking init at nakakaranas ng malaking pagkasira.

Ang double enveloping worm gear reducer ay nagtataglay ng mga sumusunod na katangian:

• Nag-aalok sila ng mataas na single-stage transmission ratio, karaniwang mula 10:1 hanggang 100:1; sa mga mekanismo ng pag-index ng power-transmitting, ang ratio na ito ay maaaring lumampas sa 1,500:1.
• Ang pagkilos ng meshing ay nagsasangkot ng pakikipag-ugnay sa linya, na nagbibigay-daan sa paghahatid ng malaking kapangyarihan.
• Nagtatampok ang mga ito ng compact na istraktura, maayos na operasyon, at mababang antas ng ingay.

Bakit kailangang-kailangan ang double enveloping worm gear reducer

Ang double enveloping worm gear reducer ay nagtataglay ng kakaibang katangian na hindi makikita sa ibang mga uri ng reducer: self-locking na kakayahan.

Nangangahulugan ito na kapag ang lead angle ng worm ay mas maliit kaysa sa katumbas na friction angle sa pagitan ng mga gears, ang unit ay nagpapakita ng reverse-motion self-locking; sa madaling salita, ang uod ay kayang magmaneho ng uod na gulong, ngunit ang uod na gulong ay hindi makapagmaneho ng uod.

Ang tampok na ito ay mahalaga para sa mga mekanismo ng pag-angat. Halimbawa, sa mga application tulad ng mga lifting platform, electric hoists, valve actuator, at medical lifting bed, ang paggamit ng planetary gear reducer o RV reducer ay magreresulta sa pagbagsak ng load dahil sa reverse rotation sa panahon ng pagkawala ng kuryente. Sa kabaligtaran, ang isang double enveloping worm gear reducer ay magla-lock sa lugar, na tinitiyak ang ganap na kaligtasan.

Ang mga pangunahing lugar ng aplikasyon para sa double enveloping worm gear reducer—kabilang ang mga crane, bridge crane, elevator, stage lift, rotating platform, at amusement park ride—ay higit na nagpapakita ng kahalagahan ng feature na ito.

Kapag pumipili ng worm gear reducer, dapat isaalang-alang ang mga sumusunod na salik:

Balanse Reduction Ratio at Efficiency

Gumagana ang double enveloping worm gear reducer batay sa sliding friction. Ang kanilang mga reduction ratio ay karaniwang mula 5:1 hanggang 100:1; mas mataas ang ratio ng pagbabawas, mas maliit ang anggulo ng lead at mas mababa ang kahusayan. Kapag pumipili ng double enveloping worm gear reducer, kinakailangang isaalang-alang ang parehong ratio ng pagbabawas at kahusayan upang pumili ng isang modelo na nakakatugon sa mga kinakailangan para sa parehong mga parameter.

Bukod pa rito, para sa pangmatagalang operasyon, dapat isaalang-alang ang mga hakbang sa pag-alis ng init—gaya ng pag-install ng mga fan o oil cooling system, o pagpili ng cast-iron housing na nilagyan ng mga cooling fins.

Bigyang-pansin ang mga materyales at proseso ng pagmamanupaktura ng double enveloping worm gear reducer.

Ang mga materyales at proseso ng pagmamanupaktura ay mga kritikal na salik na tumutukoy sa pagganap ng double enveloping worm gear reducer. Ang mga nangungunang tagagawa ay karaniwang gumagamit ng alloy na bakal (tulad ng 20CrMnTi) para sa worm at tin bronze (ZCuSn10P1) o aluminum bronze para sa worm gear—mga materyal na nag-aalok ng mahusay na pagkasira at mga katangiang nagpapababa ng friction. Ang mga bahagi ay sumasailalim sa carburizing, pagsusubo, at paggiling upang makamit ang mataas na tigas at matatag na paglaban sa pagsusuot, na nagreresulta sa mataas na kahusayan sa paghahatid at mahabang buhay ng serbisyo.

Sa kabaligtaran, kung ang cast iron ay papalitan para sa worm gear na materyal sa mas mababang mga produkto, ang buhay ng serbisyo ay makabuluhang nabawasan.

Linawin ang aktwal na mga kondisyon ng pagpapatakbo ng application.

Ang double enveloping worm gear reducer ay nagtataglay ng mga kakayahan sa self-locking na epektibong nagpapahusay sa mekanikal na kaligtasan; dahil dito, ang mga ito ay madalas na ginagamit sa mga kagamitan na nangangailangan ng pag-angat, pagtagilid, pagbaligtad, o pag-andar ng gate—tulad ng mga elevator ng kargamento, mga automated parking system, mga stage lift, sluice gate, at mga welding positioner.

Kapag pumipili ng double enveloping worm gear reducer, kung ang unit ay inilaan para sa pag-angat, pagtagilid, o pagpapanatili ng posisyon (hal., sa mga lifting platform o gate), ang kakayahan nitong self-locking ay isang kritikal na kadahilanan. Bukod pa rito, dahil ang mga worm gear reducer ay nag-aalok ng mas mababang shock resistance kumpara sa planetary gear reducer, kailangan ang maingat na pagsasaalang-alang kung ang application ay may kasamang shock load.

Tiyakin ang pagiging tugma tungkol sa output torque at pagsasaayos ng mounting.

Ang double enveloping worm gear reducer ay pangunahing angkop para sa mababang bilis, mataas na torque na mga aplikasyon. Bago piliin, i-verify na ang aktwal na output torque ay nakakatugon sa sumusunod na criterion: Aktwal na Output Torque ≤ Rated Output Torque × Service Factor (ang service factor ay tinutukoy ng uri ng pagkarga, karaniwang mula 1.2 hanggang 2.0).

Bukod pa rito, karamihan sa mga pangunahing tagagawa ay gumagamit ng mga modular na disenyo para sa mga worm gear reducer, na nag-aalok ng iba't ibang mounting configuration tulad ng foot mounting, flange mounting, at hollow shaft mounting. Dahil ang mga unit na ito ay karaniwang nagtatampok ng isang right-angle na output, mahalagang kumpirmahin ang pagiging tugma sa layout ng kagamitan. Higit pa rito, dapat bigyan ng pansin ang mga detalye ng interface—gaya ng mga sukat ng extension ng shaft, mga detalye ng keyway, at flange hole spacing—upang maiwasan ang mga isyu sa pag-install sa site.

Pumili ng isang mapagkakatiwalaang tagagawa ng double enveloping worm gear reducer

Ang pagsisimula sa pinagmulan sa pamamagitan ng pagpili ng isang mapagkakatiwalaan at maaasahang tagagawa ay maaaring makatipid ng malaking problema. Kung ang double enveloping worm gear reducer ay inilaan para sa paggamit sa mga espesyal na kagamitan—gaya ng mga sasakyang pandagat, elevator, o makinarya sa pag-angat—iminumungkahi na i-verify kung hawak ng tagagawa ang mga nauugnay na sertipikasyon sa industriya; halimbawa, ang mga marine application ay perpektong nangangailangan ng sertipikasyon mula sa Russian Maritime Register of Shipping (RS).(May-akda, SGR, Angie Zhang)
