Ang pagkakaiba sa pagitan ng coaxial at kanang-anggulo ng mga planeta na gearbox

Mga gearbox ng planeta Kinakatawan ang isa sa mga pinaka mahusay at compact na mga solusyon para sa paghahatid ng kuryente sa pang -industriya na makinarya. Ang pag-unawa sa mga pangunahing pagkakaiba sa pagitan ng mga pagsasaayos ng coaxial at kanang-anggulo ay mahalaga para sa pagpili ng pinakamainam na sistema para sa mga tiyak na aplikasyon. Ang komprehensibong gabay na ito ay galugarin ang parehong mga prinsipyo ng pagpapatakbo ng disenyo, mga katangian ng pagganap, at perpektong mga kaso ng paggamit habang itinatampok kung paano kagustuhan ng mga dalubhasang tagagawa Shanghai SGR Heavy Industry Machinery Co, Ltd. Leverage Advanced Engineering upang maihatid ang mga solusyon sa mataas na pagganap.

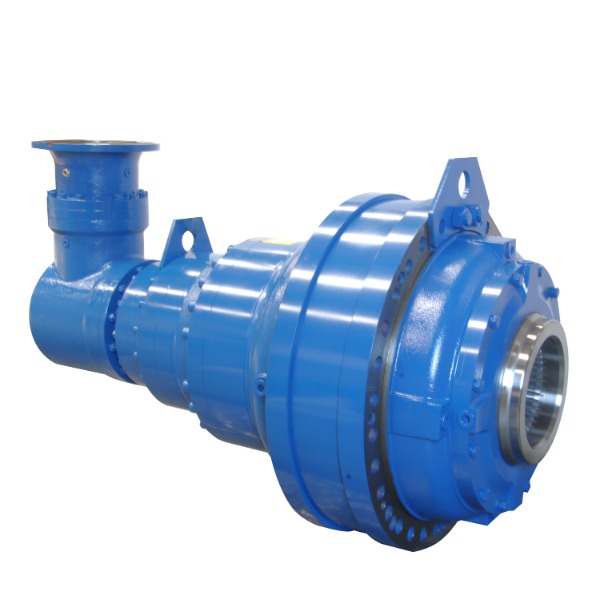

Flange Input Right Angle Big Output Torque Planetary Gearbox na may motor

Pag -unawa sa Planetary Gearbox Fundamentals

Bago suriin ang mga tiyak na pagsasaayos, mahalaga na maunawaan ang mga pangunahing prinsipyo na ginagawang epektibo ang mga sistema ng planeta ng gear sa maraming industriya. Ang planetary gearbox, na kilala rin bilang isang epicyclic gearbox, ay nagtatampok ng isang gitnang sun gear, maramihang mga gears ng planeta na naka -mount sa isang carrier, at isang panlabas na gear ng singsing na nakikipag -usap sa mga planeta. Ang pag -aayos na ito ay lumilikha ng maraming mga landas ng kuryente, na namamahagi ng pag -load sa maraming mga puntos ng contact para sa pambihirang density ng metalikang kuwintas at kahusayan.

• Compact Power Transmission na may mataas na ratios ng metalikang kuwintas-sa-timbang
• Maramihang mga landas ng kuryente na namamahagi ng pag -load sa maraming mga meshes ng gear
• Higit na mahusay na kahusayan sa pamamagitan ng minimized sliding friction
• Tumpak na mga kakayahan sa pagpoposisyon na may kaunting backlash
• Napakahusay na pagsipsip ng pagkabigla sa pamamagitan ng pagbabahagi ng pag -load

Mga pangunahing sangkap at ang kanilang mga pag -andar

Ang bawat sistema ng planeta ng planeta ay binubuo ng maraming mga kritikal na sangkap na gumagana nang maayos upang maipadala nang maayos ang kapangyarihan. Ang sun gear ay nagsisilbing bahagi ng gitnang bahagi ng pag -input, habang ang mga planeta ay nag -ikot sa paligid nito at sabay na mesh na may parehong mga gears ng araw at singsing. Ang pagpupulong ng planeta ng carrier ay nag -uugnay sa mga planeta at nagbibigay ng output sa karamihan sa mga karaniwang mga pagsasaayos, kahit na ang iba't ibang mga pag -aayos ay maaaring makagawa ng iba't ibang mga ratios at direksyon ng bilis.

• Sun Gear: gitnang sangkap na tumatanggap ng lakas ng pag -input
• Mga gears ng planeta: karaniwang tatlo o higit pang mga gears na nag -orbit sa sun gear
• Planet Carrier: Structural Component na Hawak ang Posisyon ng Planet sa Posisyon
• Ring gear: panlabas na gear na may panloob na ngipin na nakapaloob sa system
• Mekanismo ng output: nag -iiba sa pamamagitan ng pagsasaayos (carrier, singsing, o araw)

Coaxial Planetary Gearboxes: Disenyo at Aplikasyon

Nagtatampok ang mga coaxial planetary gearboxes ng pag -input at output shafts na nakahanay sa parehong rotational axis, na lumilikha ng isang prangka na landas ng paghahatid ng kuryente na may pambihirang kahusayan. Ang pagsasaayos na ito ay partikular na pinahahalagahan sa mga aplikasyon kung saan ang mga hadlang sa puwang at pagiging simple ng pagkakahanay ay pangunahing pagsasaalang -alang. Ang likas na simetrya ng mga disenyo ng coaxial ay nag -aambag sa balanseng pamamahagi ng pag -load at minimal na panginginig ng boses, na ginagawang perpekto para sa mga aplikasyon ng katumpakan.

• Ang mga input at output shaft ay nagbabahagi ng parehong pag -ikot ng axis
• Pambihirang kahusayan (madalas 97% o mas mataas sa bawat yugto)
• Compact na mga sukat ng radial na may mataas na density ng kuryente
• Minimal na panginginig ng boses at henerasyon ng ingay
• Pinasimple na mga pamamaraan ng pag -mount at pagkakahanay

Mga katangian ng pagganap ng mga disenyo ng coaxial

Ang mga bentahe ng pagganap ng mga coaxial planetary gearboxes ay ginagawang angkop para sa hinihingi na mga aplikasyon sa iba't ibang mga industriya. Ang kanilang mataas na kahusayan ay nagmumula sa kaunting pagkawala ng kuryente sa pamamagitan ng mga meshes ng gear, habang ang kanilang compact form factor ay nagbibigay-daan sa pagsasama sa mga kapaligiran na napipilitan sa espasyo. Ang balanseng likas na katangian ng mga sistemang pang -planeta ay natural na binabawasan ang panginginig ng boses, na nag -aambag sa mas mahabang bahagi ng buhay at pinahusay na katatagan ng pagpapatakbo.

Kanang-anggulo ng planeta na gearboxes: Disenyo at Aplikasyon

Ang mga right-anggulo ng planeta na gearbox ay nagsasama ng isang yugto ng gear ng bevel na nag-redirect ng paghahatid ng kuryente sa pamamagitan ng 90 degree, na lumilikha ng maraming nalalaman na mga solusyon para sa mga application na may patayo na input at mga kinakailangan sa output. Pinagsasama ng pagsasaayos na ito ang katatagan ng planeta na gearing na may direksyon na kakayahang umangkop ng mga gears ng bevel, na nag -aalok ng mga natatanging pakinabang sa pag -optimize ng layout ng makinarya. Ang Tamang anggulo ng planetary gearbox Ang disenyo ay partikular na kapaki -pakinabang kapag ang pangunahing mover ay dapat na nakaposisyon na kahanay sa hinihimok na sangkap.

• 90-degree na paghahatid ng kuryente sa pagitan ng input at output
• Ang pagsasaayos ng pag-save ng espasyo para sa mga tiyak na layout ng makinarya
• Kumbinasyon ng mga teknolohiya ng planeta at bevel gear
• Napakahusay na pag -mount ng kakayahang umangkop sa mga napilitan na puwang
• Magagamit sa iba't ibang mga pagsasaayos ng output (solidong baras, guwang na baras)

Mga katangian ng pagganap ng mga disenyo ng kanang anggulo

Ang mga right-anggulo ng planeta na gearbox ay naghahatid ng mga natatanging katangian ng pagganap na ginagawang kailangan sa kanila sa mga tiyak na aplikasyon. Ang pagsasama ng isang yugto ng bevel gear ay nagpapakilala ng iba't ibang mga pagsasaalang -alang ng kahusayan habang nagbibigay ng napakahalagang kakayahang umangkop sa direksyon. Ang pag -unawa sa mga parameter ng pagganap na ito ay mahalaga para sa wastong aplikasyon ng engineering at pagpili.

Paghahambing na pagsusuri: Coaxial kumpara sa kanang-anggulo ng mga planeta na gearbox

Ang pagpili sa pagitan ng coaxial at kanang-anggulo ng mga planeta na gearbox ay nangangailangan ng maingat na pagsasaalang-alang ng mga kinakailangan sa aplikasyon, spatial na mga hadlang, at mga prayoridad sa pagganap. Ang bawat pagsasaayos ay nag -aalok ng mga natatanging pakinabang na ginagawang mas mahusay na angkop para sa mga tiyak na mga sitwasyon. Sinusuri ng paghahambing na pagsusuri na ito ang mga kritikal na pagkakaiba upang ipaalam sa proseso ng pagpili.

• Mga pagkakaiba sa pag -aayos ng baras at ang epekto nito sa disenyo ng makina
• Mga paghahambing sa kahusayan sa buong saklaw ng pagpapatakbo
• Ang density ng metalikang kuwintas at mga kakayahan sa paghahatid ng kuryente
• Mga bentahe at mga limitasyon ng application
• Mga pagsasaalang -alang sa gastos sa buong kagamitan ng lifecycle

Kahusayan at paghahambing sa paghahatid ng kuryente

Ang kahusayan ay kumakatawan sa isa sa mga pinaka makabuluhang pagkakaiba-iba sa pagitan ng coaxial at kanang-anggulo na mga planeta na gearbox. Ang direktang landas ng kuryente ng mga disenyo ng coaxial ay nagpapaliit ng mga pagkalugi ng enerhiya, habang ang mga kanang-anggulo ng mga pagsasaayos ay nakakaranas ng mga karagdagang pagkalugi sa interface ng bevel gear. Ang pagkakaiba sa kahusayan na ito ay nagiging mas mahalaga sa mga aplikasyon ng high-cycle kung saan ang pagkonsumo ng enerhiya ay makabuluhang nakakaapekto sa mga gastos sa pagpapatakbo.

Mga Alituntunin sa Pagpili ng Application na Tukoy sa Application

Ang pinakamainam na pagpipilian sa pagitan ng coaxial at right-anggulo ng mga planeta na gearbox ay nakasalalay nang labis sa mga tiyak na mga kinakailangan sa aplikasyon at mga hadlang. Ang mga disenyo ng coaxial ay karaniwang higit sa mga application na hinihingi ang maximum na kahusayan at prangka na paghahatid ng kuryente, habang ang mga pagsasaayos ng kanang-anggulo ay malulutas ang mga tiyak na mga hamon sa spatial. Ang pag-unawa sa mga alituntunin ng application na ito ay nagsisiguro ng wastong pagpili ng gearbox para sa pangmatagalang pagiging maaasahan at pagganap.

• Mas gusto ang coaxial para sa: mga kahilingan sa mataas na kahusayan, direktang mga aplikasyon ng drive
• Mas gusto ang kanang-anggulo para sa: mga layout ng space-constrained, 90 ° na paghahatid ng kuryente
• Parehong mga pagsasaayos na angkop para sa: mga application na high-torque, pagpoposisyon ng katumpakan
• Mga espesyal na pagsasaalang -alang para sa: malupit na mga kapaligiran, pag -access sa pagpapanatili
• Mga kadahilanan ng gastos sa lifecycle: paunang pamumuhunan kumpara sa kahusayan sa pagpapatakbo

Advanced na engineering sa mga modernong sistema ng gear ng planeta

Ang Contemporary Planetary Gearbox Design ay nagsasama ng mga advanced na prinsipyo ng engineering at mga teknolohiya sa pagmamanupaktura upang makamit ang mga hindi pa naganap na antas ng pagganap. Mga kumpanya tulad ng Shanghai SGR Heavy Industry Machinery Co, Ltd. Gumamit ng sopistikadong mga sistema ng pag -optimize ng disenyo at kagamitan sa paggawa ng katumpakan upang makabuo ng mga gearbox na nakakatugon sa mga pamantayan sa industriya. Ang kanilang pangkat ng pananaliksik at pag -unlad, na binubuo ng mga PHD at mga senior engineer, ay nakabuo ng mga dalubhasang sistema kabilang ang Planetary Gearbox at ang planar na dobleng pag-unlad ng sistema ng disenyo ng pag-optimize ng gear ng gear.

• Advanced na pag -optimize ng profile ng ngipin para sa pamamahagi ng pag -load
• Paggawa ng katumpakan na may makinarya ng CNC
• Komprehensibong pagsubok na may mga sistema ng pagsubok at kahusayan sa pagsubok
• Mga makabagong materyales at proseso ng paggamot sa init
• Pinagsamang disenyo, produksiyon, at mga sistema ng serbisyo sa teknikal

Innovation sa disenyo ng low-noise planetary gearbox

Ang pagbawas ng ingay ay kumakatawan sa isang makabuluhang pokus sa modernong pag -unlad ng planeta ng gearbox, lalo na habang ang mga industriya ay nagpapatupad ng mas mahigpit na lugar ng trabaho at pamantayan sa kapaligiran. Kasama sa mga advanced na diskarte sa engineering ang na -optimize na mga pagbabago sa ngipin, pagpapahintulot sa paggawa ng katumpakan, at dalubhasang mga diskarte sa panginginig ng boses. Ang paghabol sa Mababang ingay ng planeta ng ingay Ang mga solusyon ay naging isang mapagkumpitensya na pagkakaiba -iba sa mga nangungunang tagagawa.

• Katumpakan ng paggiling ng mga ngipin ng gear para sa pinakamainam na mga katangian ng meshing
• Advanced na pagpili ng tindig at pag -mount ng mga diskarte
• Pag -optimize ng Disenyo ng Pabahay para sa Damping ng Vibration
• Lubrication System Engineering para sa pagbawas ng ingay
• Komprehensibong pagsubok na may kagamitan sa pagsukat ng acoustic

Ang pagpili ng tamang planetary gearbox para sa iyong aplikasyon

Ang wastong pagpili ng gearbox ng planeta ay nangangailangan ng sistematikong pagsusuri ng maraming mga teknikal na mga parameter at mga pagsasaalang -alang sa pagpapatakbo. Higit pa sa pangunahing coaxial kumpara sa desisyon ng kanang anggulo, dapat isaalang-alang ng mga inhinyero ang mga kinakailangan sa metalikang kuwintas, mga ratios ng bilis, mga kondisyon sa kapaligiran, at mga inaasahan ng lifecycle. Ang balangkas ng pagpili na ito ay tumutulong na makilala ang pinakamainam na pagsasaayos habang iniiwasan ang mga karaniwang pitfalls sa pagtutukoy ng gearbox.

• Komprehensibong pagtatasa ng mga kinakailangan sa metalikang kuwintas at bilis
• Pagtatasa ng pag -mount ng mga hadlang at spatial na mga limitasyon
• Pagsusuri ng mga kadahilanan sa kapaligiran at pag -ikot ng tungkulin
• Pagsasaalang -alang ng mga kinakailangan sa pagpapanatili at pag -access
• Kabuuang gastos ng pagsusuri ng pagmamay -ari na lampas sa paunang presyo ng pagbili

Pag -unlad ng Teknikal na Pagtukoy

Ang paglikha ng komprehensibong mga pagtutukoy sa teknikal ay kumakatawan sa isang kritikal na hakbang sa proseso ng pagpili ng gearbox ng planeta. Ang mahusay na tinukoy na mga pagtutukoy ay matiyak na ang napiling gearbox ay gaganap nang maaasahan sa buong inilaan nitong buhay ng serbisyo habang natutugunan ang lahat ng mga kinakailangan sa aplikasyon. Ang prosesong ito ay dapat na sumasaklaw sa parehong mga parameter ng pagganap at mga pisikal na katangian.

FAQ

Ano ang pangkaraniwang buhay ng serbisyo ng isang planeta na gearbox?

Ang buhay ng serbisyo ng isang planeta na gearbox ay nag -iiba nang malaki batay sa mga kondisyon ng aplikasyon, mga kasanayan sa pagpapanatili, at mga katangian ng pag -load. Sa ilalim ng wastong mga kondisyon ng operating na may naaangkop na pagpapanatili, ang de-kalidad na mga planeta ng planeta ay karaniwang nakakamit ng 20,000 oras ng buhay ng serbisyo. Ang mga kritikal na kadahilanan na nakakaimpluwensya sa kahabaan ng buhay ay may kasamang wastong pagpapadulas, mga temperatura ng operating sa loob ng mga limitasyon ng disenyo, pag -iwas sa mga nag -load ng shock na lumampas sa rated na kapasidad, at katumpakan ng pagkakahanay. Gusto ng mga tagagawa Shanghai SGR Heavy Industry Machinery Co, Ltd. Engineer ang kanilang mga gearbox para sa pinalawig na buhay ng serbisyo sa pamamagitan ng matatag na disenyo, premium na materyales, at paggawa ng katumpakan.

Paano nakamit ng isang planetary gearbox ang mataas na density ng metalikang kuwintas?

Nakamit ng mga planeta ng planeta ang pambihirang density ng metalikang kuwintas sa pamamagitan ng kanilang natatanging arkitektura ng paghahati ng kuryente. Hindi tulad ng maginoo na pag -aayos ng gear na nagpapadala ng kapangyarihan sa pamamagitan ng isang solong gear mesh, ang mga sistema ng planeta ay namamahagi ng metalikang kuwintas sa maraming mga gears ng planeta nang sabay -sabay. Ang pagbabahagi ng pag -load na ito ay nagbibigay -daan sa higit pang mga compact na disenyo habang ang paghawak ng mas mataas na mga halaga ng metalikang kuwintas. Bilang karagdagan, ang pag -aayos ng coaxial ay lumilikha ng isang balanseng pamamahagi ng puwersa na nagpapaliit ng mga naglo -load at mga stress sa pabahay, na karagdagang nag -aambag sa mga compact na sukat. Ang Mataas na gearbox ng planeta ng metalikang kuwintas Ang pagsasaayos ay kumakatawan sa isa sa mga pinaka-mahusay na solusyon sa paghahatid ng kuryente na magagamit.

Maaari bang magamit ang mga planeta na gearbox sa mga aplikasyon ng high-precision?

Ganap. Ang mga gearbox ng planeta ay mahusay na angkop para sa mga aplikasyon ng high-precision kapag ginawa na may naaangkop na pagpapahintulot at mga sangkap na katumpakan. Ang mga pangunahing tagapagpahiwatig ng katumpakan ay may kasamang mababang backlash (madalas sa ibaba ng 1 arcmin sa mga modelo ng katumpakan), mataas na torsional stiffness, at mahusay na positional na pag -uulit. Para sa mga application na nangangailangan ng matinding katumpakan, dalubhasa PRECISION PLANETARY GEARBOX Isinasama ng mga disenyo ang mga tampok tulad ng preloaded bearings, precision ground gears, at na -optimize na mga profile ng ngipin. Ang mga katangiang ito ay ginagawang perpekto ang mga planeta na gearbox para sa mga robotics, aerospace, medikal na kagamitan, at iba pang mga aplikasyon na hinihingi ang eksaktong kontrol sa paggalaw.

Anong pagpapanatili ang hinihiling ng mga planeta ng planeta?

Ang mga gearbox ng planeta ay nangangailangan ng medyo kaunting pagpapanatili kumpara sa maraming iba pang mga sangkap ng paghahatid ng kuryente, ngunit ang wastong pangangalaga ay makabuluhang nagpapalawak ng buhay ng serbisyo. Ang mga pangunahing aktibidad sa pagpapanatili ay kinabibilangan ng regular na pagpapadulas ayon sa mga pagtutukoy ng tagagawa, pana -panahong inspeksyon para sa integridad ng selyo, at pagsubaybay para sa hindi pangkaraniwang ingay o pagtaas ng temperatura. Modern Pagpapanatili ng Planetary Gearbox Binibigyang diin ng mga kasanayan ang pagsubaybay na batay sa kondisyon sa halip na naayos na kapalit ng agwat, paggamit ng pagsusuri ng panginginig ng boses, pagsusuri ng langis, at pagsubaybay sa thermal upang mahulaan ang mga pangangailangan sa pagpapanatili bago maganap ang pagkabigo.

Paano ako pipili sa pagitan ng inline at kanang-anggulo na mga planeta na gearbox?

Ang pagpili sa pagitan ng inline (coaxial) at kanang-anggulo ng mga planeta na gearbox ay pangunahing nakasalalay sa mga spatial na mga hadlang at mga kinakailangan sa kahusayan sa loob ng iyong tukoy na aplikasyon. Ang mga disenyo ng coaxial ay nag -aalok ng mas mataas na kahusayan at karaniwang mas malaking density ng metalikang kuwintas, na ginagawang perpekto kapag ang pag -align ng input at output ay prangka. Ang mga pag-configure ng kanang-anggulo ay malulutas ang mga hamon sa spatial kung saan ang pangunahing mover ay dapat na nakaposisyon nang patayo sa hinihimok na sangkap, bagaman may kaunting kahusayan sa kalakalan dahil sa karagdagang yugto ng gear ng bevel. Isaalang -alang ang kumpletong layout ng system, pag -access para sa pagpapanatili, at mga kinakailangan sa kahusayan kapag ginagawa ang pangunahing desisyon ng pagpili.
