Coaxial Base-Mounted Planetary Gearbox: Isang Heavy-Duty Drive Solution

Ang heavy-duty na pang-industriya na makinarya ay naganap ng transmission system na maaaring maghatid ng mataas na kahusayan nang hindi nananatiling compact, mahusay, at madaling isama sa pangkalahatang disenyo ng makina. Kabilang sa iba pang uri ng pang-industriyang gear reducer na available, ang coaxial base-mounted planetary gearbox ay nagbibigay ng mabisang solusyon para sa maraming hinihinging aplikasyon.

Ang ganitong uri ng planetary gearbox pinagsasama ang dalawang mahalagang katangian ng istruktura: ang input at output ay nakaayos nang magkakaugnay, habang ang gearbox ay ligtas na sinusuportahan sa pamamagitan ng isang base-mount na configuration. Kasama ng mga katangian ng pagbabahagi ng pagkarga ng planetary gearing, ang disenyong ito ay nagbibigay ng isang compact transmission solution para sa pang-industriya na makinarya na naganap ng mataas na torque at stable na power transmission.

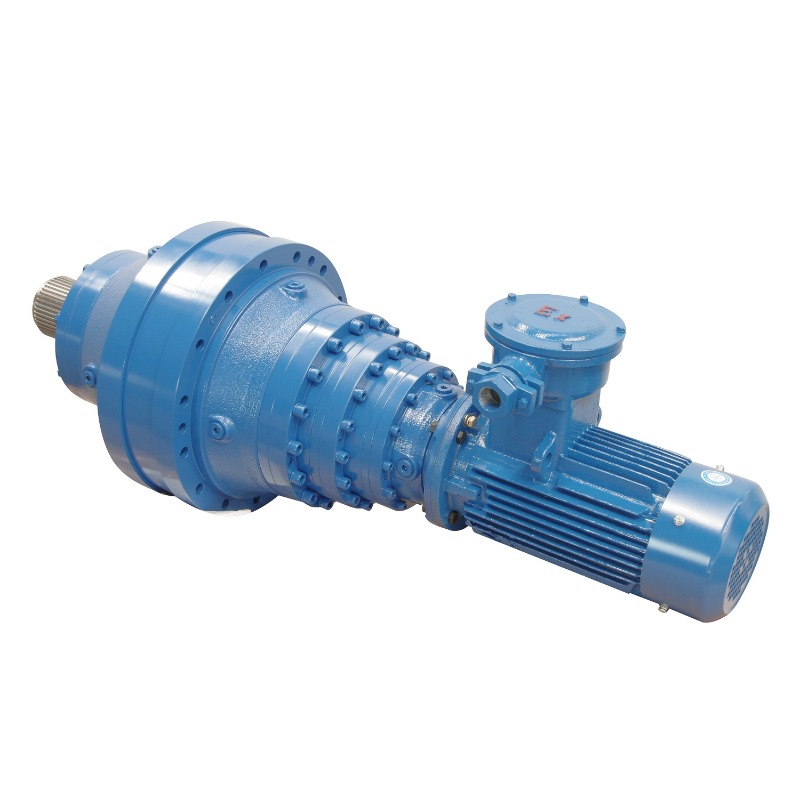

Ang N Series ng SGR ay may kasamang mataas na metalikang kuwintas coaxial planetary gearbox mga pagsasaayos para sa hinihingi na mga pang-industriyang aplikasyon. Gumagamit ng pamilya ng produkto ng modular na disenyo at sumusuporta sa iba pang input, output, mounting, at multi-stage na configuration. Tinutukoy ng SGR ang isang output torque range na hanggang T2 ≤ 750,000 N·m at isang transmission ratio na i ≥ 3 para sa reference na serye ng produkto.

Kaya, ano nga ba ang coaxial base-mounted planetary gearbox, anong mga pakinabang ang inaalok nito, at paano dapat pumili ng mga inhinyero ng isa para sa heavy-duty na kagamitan?

Ipinapaliwanag ng artikulong ito ang mga pangunahing kaalaman.

01. Ano ang isang Coaxial Base-Mounted Planetary Gearbox?

Ang coaxial planetary gearbox ay isang planetary gear reducer kung saan ang input at output ay nakaayos sa parehong gitnang axis.

Sa panloob, ang karaniwang planetary transmission ay binubuo ng sun gear, maramihang planeta gears, planeta carrier, at ring gear. Ang mga planeta gear ay umiikot sa paligid ng sun gear habang sabay-sabay na nakikipag-ugnayan sa ring gear.

Ang isa sa mga pangunahing bentahe ng kaayusan na ito ay ang pagbabahagi ng load.

Sa halip na ipadala ang buong load sa pamamagitan ng isang pares ng gear, maaaring lumahok ang ilang planeta gear sa pagpapadala ng torque. Tinutulungan nito ang planetary system na makamit ang mataas na torque density sa loob ng medyo compact na istraktura.

Ang terminong base-mounted ay tumutukoy sa kung paano naka-install ang gearbox.

Sa halip na umasa nang eksklusibo sa isang output flange o shaft-mounted arrangement, ang gearbox ay sinusuportahan ng isang mounting base na maaaring maayos sa istruktura o pundasyon ng makina.

Ang pagsasama-sama ng layout ng coaxial transmission na may base-mounted na istruktura ay ginagawang partikular na kapaki-pakinabang ang ganitong uri ng gearbox para sa mga pang-industriya na makina kung kinakailangan ang mataas na torque, stable na pag-install, mga compact na dimensyon, at flexible na pagsasama ng kagamitan.

Kasama sa portfolio ng planetary gearbox ng SGR ang mga coaxial configuration na may foot/base, flange, at shaft-related mounting solutions, na sinusunod sa iba't ibang arrangement na mapili ayon sa disenyo ng makina.

02. Paano Gumagana ang isang Coaxial Planetary Gearbox?

Ang pangunahing prinsipyo ng pagtatrabaho ay katulad ng sa iba pang mga planetary gearbox.

Ang kapangyarihan ay pumapasok sa planetary gear system sa pamamagitan ng input side at ipinapadala sa pamamagitan ng sun gear, planeta gears, ring gear, at carrier ayon sa partikular na configuration ng gearbox.

Ang pangunahing tampok ay ang maramihang planeta gears ay maaaring magbigay ng ipinadala load.

Ang prinsipyong ito ng power-splitting ay partikular na mahalaga sa heavy-duty na makinarya dahil ang mga organisasyong metalikang kuwintas ay hindi kailangang ipadala sa pamamagitan lamang ng isang gear mesh.

Bilang resulta, ang mga planetary gearbox ay maaaring magbigay ng mataas na kapasidad ng metalikang kuwintas na naaayon sa kanilang mga pisikal na sukat.

Sa isang coaxial arrangement, ang input at output ay nananatili sa parehong axis, na gumagawa ng streamline na power-transmission path na maaaring gawing simple ang pagsasama sa maraming layout ng makina.

Kapag ang isang mas mataas na ratio ng pagbabawas ay kinakailangan, ang karagdagang mga planetary stages ay magkakaugnay sa serye. Ang naka-reference na coaxial planetary gearbox ng SGR ay batay sa isang mataas na modular na arkitektura at sumusuporta sa mga multi-stage na pinagsama-sama para sa iba pang mga kinakailangan sa pagbawas.

03. Apat na Pangunahing Kalamangan ng isang Coaxial Base-Mounted Planetary Gearbox

Bakit angkop ang mga coaxial base-mount na planetary gearbox para sa mabigat na makinarya?

Mayroong apat na pangunahing pakinabang.

1. Mataas na Torque Capacity at Maaasahang Power Transmission

Ang unang bentahe ay ang nagpapadala ng mataas na metalikang kuwintas.

Lumalahok ang maraming planeta gear sa power transmission at load sharing. Nakakatulong ito na ipamahagi ang load sa pamamagitan ng planetary gear system sa halip na ito sa isang pares ng gear.

Para sa mabibigat na makinarya na pang-industriya, ito ay partikular na mahalaga kapag ang transmission ay dapat humawak ng: mataas na operating torque, mga panimulang karga, mga variable na karga, paulit-ulit na mga pagbabago sa pagkarga, mga shock load at mahabang mga ikot ng pagpapatakbo.

Kasama sa hanay ng N Series na coaxial gearbox ng SGR ang mga configuration na may mataas na torque, na may tinukoy na pahina ng produkto ng China na tumutukoy sa output torque na hanggang T2 ≤ 750,000 N·m. Ang aktwal na laki ng gearbox at pinahihintulutang metalikang kuwintas ay dapat, siyempre, mapili ayon sa mga partikular na kondisyon ng operating at aplikasyon.

Ginagawa nitong may kaugnayan ang coaxial planetary architecture sa malalaking pang-industriya na makinarya kung saan ang mataas na torque ay dapat na maipadala sa loob ng limitadong espasyo sa pag-install.

2. Compact na Istraktura sa Smooth Transmission

Ang isa pang mahalagang bentahe ay ang compact na arkitektura.

Dahil ang mga planetary gear system ay namamahagi ng torque sa pamamagitan ng maraming planeta gears na nakaayos sa paligid ng isang central sun gear, makakamit nila ang mataas na torque density nang hindi naganap ng isang napakalaking gearbox.

Para sa mga taga-disenyo ng kagamitan, maaari itong maging partikular na mahalaga kapag parehong mahalaga ang kapasidad ng paghahatid at espasyo sa pag-install.

Ang coaxial arrangement ay higit na pinapasimple ang transmission layout dahil ang input at output ay nakaposisyon sa parehong axis.

Tinutukoy din ng dokumentasyon ng produkto ng SGR ang mataas na bilis ng paghahatid, maayos na operasyon, at mababang halaga bilang mga katangian ng coaxial planetary gearbox series nito.

Gayunpaman, ang mga katangiang ito ay hindi nagmula sa istraktura ng planeta lamang. Ang mga materyales sa gear, paggamot sa init, katumpakan ng gear, pagpili ng bearing, pagpapadulas, pagpupulong, at kalidad ng pagmamanupaktura ay lahat ay nakakatulong sa aktwal na pagganap ng pagpapatakbo ng isang pang-industriya na gearbox.

3. Modular na Disenyo at Flexible na Configuration

Ang isa sa pinakamalakas na katangian ng modernong pang-industriya na mga planetary gearbox ay modularity.

Ang isang mataas na modular na platform ng gearbox ay gumagana sa mga tagagawa na lumikha ng iba't ibang mga solusyon sa paghahatid gamit ang mga standardized na bahagi at iba pang mga kumbinasyon.

Para sa serye ng SGR coaxial planetary gearbox, maaaring pagsamahin ang maramihang mga planetary stage upang matugunan ang iba pang mga kinakailangan sa pagbawas, na may mga reference na ratio ng saklaw ng pamilya ng produkto na i ≥ 3.

Available din ang iba pang opsyon sa pag-input, kabilang ang:N standard shaft input,MN flange input at customized na input configuration.

Maaaring i-configure ang gilid ng output gamit ang: cylindrical shaft, splined shaft, hollow shaft na may locking device, flange connection at customized na configuration.

Nag-aalok din ang SGR ng iba't ibang pagsasaayos ng mounting, kabilang ang base mounting, flange mounting, at mga configuration na sinusunod sa torque-arm.

Ang gumagawa ng umangkop na ito ay partikular na mahalaga para sa mga tagagawa ng kagamitan sa OEM.

Sa halip na muling disenyo ang buong makina sa paligid ng isang nakapirming pagsasaayos ng gearbox, ang mga inhinyero ay maaaring pumili ng isang gearbox arrangement na mas tumutugma sa motor, hinimok na kagamitan, espasyo sa pag-install, at umiiral na mekanikal na interface.

4. Matatag na Pag-install at Malakas na Pagbagay

Para sa malalaking pang-industriya na gearbox, ang pag-mount ay hindi dapat ituring bilang pangalawang pagsasaalang-alang.

Ang gearbox ay dapat na maayos na isinama sa istraktura ng makina ang mga load ay maaaring mailipat nang mapagkakatiwalaan nang hindi nagpapakilala ng hindi nagtatagal ng misalignment o stress.

Ang base-mount na planetary gearbox ay nagbibigay ng praktikal na solusyon sa pag-mount para sa maraming fixed industrial drive system dahil secure na masusuportahan ang gearbox housing sa equipment frame o foundation.

Depende sa application, maaaring mas angkop ang ibang mga configuration gaya ng flange mounting o torque-arm mounting.

Ang tamang solusyon ay depende sa mga salik kabilang ang:layout ng kagamitan, koneksyon sa output, radial at axial load, reaction torque, disenyo ng pundasyon, pagkakahanay ng baras at accessibility sa patuloy.

Ito ang dahilan kung bakit dapat magsimula-alang ang pagsasaayos ng pag-mount sa panahon ng pagpili ng gearbox sa halip na pagkatapos ay mapili ang isang modelo ng gearbox.

04. Saan Ginagamit ang mga Coaxial Base-Mounted Planetary Gearboxes?

Salamat sa kanilang mataas na torque capacity, compact na istraktura, modularity, at flexible configuration, mga coaxial planetary gearbox maaaring gamitin sa malawak na hanay ng mabibigat na pang-industriyang makinarya.

Kagamitan sa Pagmimina

Ang mga makinarya sa pagmimina ay madalas na gumagana sa ilalim ng mabibigat na karga, panginginig ng boses, alikabok, at hinihingi na mga siklo ng tungkulin.

Ang mga planetary gearbox ay maaaring gamitin sa mga sistema ng paghahatid ng pagmimina kung kinakailangan ang mataas na torque at maaasahang tuluy-tuloy na operasyon.

Para sa mga aplikasyon ng pagmimina, ang pagpili ng gearbox ay dapat magsimula-alang hindi lamang ang na-rate na torque kundi pati na rin ang mga takbo load, mga shock load, oras ng pagpapatakbo, mga kondisyon sa kapaligiran, at mga kinakailangan sa pananatili.

Kagamitang Metalurhiko

Ang makinarya ng metalurhiko ay madalas na nangyayari ng mababang bilis, mataas na metalikang kuwintas na transmisyon sa ilalim ng hinihinging mga kondisyong pang-industriya.

Ang isang coxial base-mounted planetary gearbox ay maaaring magbigay ng compact drive solution para sa mga heavy-duty na metalurgical na makinarya, lalo na kung saan mahalaga ang matatag na pag-install at tuluy-tuloy na paghahatid ng kuryente.

Mga Conveyor at Material-Handling System

Ang malalaking pang-industriya na conveyor ay maaaring mangailangan ng malaking simula at operating torque, lalo na kapag nagdadala ng mabibigat na bulk na materyales.

Ang isang planetary gearbox ay maaaring mabawasan ang bilis ng motor habang pinapataas ang output torque, na nagbibigay ng mga mekanikal na katangian na kinakailangan ng maraming conveyor drive system.

Ang base-mounted configuration ay maaari ding gawing simple ang pagsasama sa mga fixed conveyor drive station.

Kagamitan sa Pag-angat at Winch

Ang mga lifting at winch system ay hindi maaasahang torque transmission at matagumpay na mga ratio ng pagbabawas.

Ang mga planetary gearbox ay karaniwang karaniwan para sa mga high-torque drive system kung saan mahalaga ang mga compact na dimensyon.

Para sa mga lifting application, gayunpaman, ang pagpili ng gearbox ay dapat na nakabatay sa kumpletong mga kinakailangan ng system, kabilang ang mga kondisyon ng pagkarga, pagpepreno, mga kinakailangan sa kaligtasan, duty cycle, at mga pamantayan.

Makinarya sa Konstruksyon

Ang mabibigat na kagamitan sa konstruksyon ay nangyayari ng matatag na mga bahagi ng paghahatid na maaaring magdulot ng pangangasiwa ng iba pang mga pagkarga at hinihingi ang mga kapaligiran sa pagtatrabaho.

Depende sa arkitektura ng makina, maaaring gamitin ang mga planetary gearbox para sa iba't ibang paraan ng paglalakbay, rotary, o auxiliary drive.

Marine Auxiliary Machinery

Ang espasyo ay maaaring maging isang mahalagang hadlang sa disenyo sa makinarya sa dagat.

Ang mataas na torque density at na-configure na istraktura ng isang coaxial planetary gearbox ay maaaring gawin itong angkop para sa mga piling marine auxiliary drive application kung kinakailangan ang compactness at mataas na torque transmission.

Ang tinutukoy na produkto ng N Series ng SGR ay inilapat sa mga industriyal na sektor kabilang ang construction machinery, marine auxiliary machinery, mining machinery, at textile at printing/dyeing machinery.

05. Coaxial vs Right-Angle Planetary Gearbox: Alin ang Dapat Mong Piliin?

Isang mahalagang tanong kapag pumipili ng planetary gearbox ay kung ang makina ay naganap ng coaxial o right-angle transmission layout.

A coaxial planetary gearbox inilalagay ang input at output kasama ang parehong axis.

Ito ay samakatuwid ay partikular na angkop kapag ang motor at hinimok na kagamitan ay maaaring ayusin sa isang tuwid na linya ng paghahatid.

Binabago ng right-angle planetary gearbox ang direksyon ng power transmission, na maaaring maging kapaki-pakinabang kapag hindi pinapayagan ang layout ng makina na mai-install ang motor at output equipment sa parehong axis.

Wala sa alinmang disenyo at mas mahusay sa pangkalahatan.

Ang tamang pagpipilian ay pangunahing nakadepende sa: available installation space, motor position, driven equipment position, organisasyon torque, reduction ratio, input at output interface at maintenance space.

Kasama sa hanay ng planetary gearbox ng SGR ang parehong coaxial at right-angle na mga configuration para sa iba pang kinakailangan sa shaft-layout.

06. Bakit Pumili ng SGR Coaxial Planetary Gearboxes?

Ang SGR ay nagpapaunlad ng industriya planetary gearbox mga solusyon para sa hinihingi na mga aplikasyon ng paghahatid.

Gumagamit ang N Series nito ng modular at serialized na pilosopiya ng disenyo, na nagsasaayos sa iba't ibang yugto, nag-aayos ng input, nagsasaayos ng output, at mga paraan ng pag-mount na pagsamahin ayon sa mga kinakailangan sa aplikasyon. Ang kasalukuyang impormasyon ng produkto ng SGR ay naglilista ng coaxial at right-angle sa mga planetary configuration at maramihang mga mounting solution.

Para sa paggawa ng gear, ang SGR ay gumagamit ng 20CrMnTi na haluang metal na bakal, na may mga gear na naka-carburize at na-quench bago ang tumpak na paggiling. Ang pamamaraang ito sa pagmamanupaktura ay nilayon na magbigay ng tigas, paglaban sa pagsusunod, at katumpakan ng gear na kinakailangan para sa hinihingi na mga aplikasyon ng paghahatid ng industriya.

Sinusuportahan din ng SGR ang customized planetary gearbox mga solusyon para sa mga tagagawa ng kagamitan ng OEM, lalo na kung saan ang mga karaniwang pagsasaayos ng catalog ay hindi ganap na matugunan ang mga kinakailangan para sa torque, ratio, input/output interface, mga sukat ng pag-mount, o mga kondisyon ng operating.

Ang N Series ay nakaposisyon para sa mga pang-industriya na aplikasyon kabilang ang pagmimina, construction machinery, marine auxiliary machinery, lifting, material handling, at iba pang heavy-duty na kagamitan.

Para sa mga customer na nagsusuri ng mga pagbabago sa na-import na pang-industriya na mga planetary gearbox, ipinoposisyon din ng SGR ang seryeng ito bilang isang lokal na pagkakaiba para sa maihahambing na mga aplikasyon. Ang orihinal na dokumentasyon ng produkto ay nagsasaad na ang serye ay binuo na may kapalit na maihahambing na mga na-import na reducer sa isip. Gayunpaman, dapat na teknikal na ma-verify ang anumang kapalit na proyekto ayon sa torque, ratio, mga dimensyon, mga interface ng shaft, pag-load, duty cycle, at aktwal na mga kundisyon sa pagpapatakbo sa halip na ipagpalagay ang pagpapalit mula sa laki ng modelo lamang. (May-akda, SGR, Angie Zhang）
