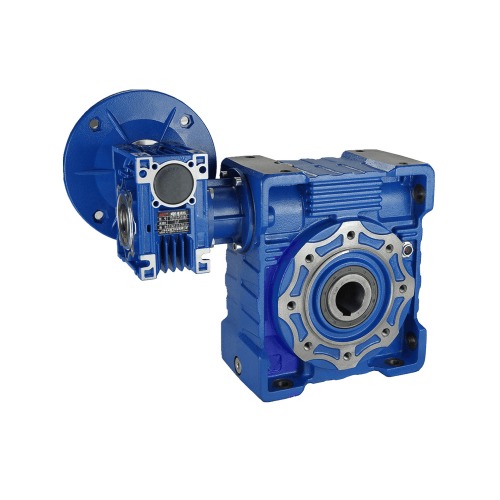

Isang gabay sa pagpili ng tamang cylindrical worm gear reducer

Pagpili ng tama Cylindrical worm gear reducer ay kritikal para sa kahusayan at kahabaan ng anumang mekanikal na sistema. Hindi lamang ito tungkol sa paghahanap ng isang sangkap na umaangkop; Ito ay tungkol sa pagtutugma ng mga kakayahan ng reducer na may mga tiyak na hinihingi ng iyong aplikasyon. Ang gabay na ito ay lalakad sa iyo sa mga mahahalagang parameter upang isaalang -alang, mula sa kapangyarihan at bilis hanggang sa materyal at pagpapadulas, tinitiyak na gumawa ka ng isang kaalamang desisyon.

Pag -unawa sa mga kinakailangan sa pag -load at kapangyarihan

Ang unang hakbang sa pagpili ng a Cylindrical worm gear reducer ay tumpak na masuri ang mga kinakailangan ng kapangyarihan at metalikang kuwintas ng iyong aplikasyon. Ang mga sangkap na mismatched ay maaaring humantong sa napaaga na pagkabigo, kawalan ng kakayahan, o kahit na pinsala sa system. Ang isang detalyadong pag -unawa sa mga parameter na ito ay nagsisiguro na ang reducer ay maaaring hawakan ang workload nang hindi na -overstress.

Ang lakas ng pag -input at output metalikang kuwintas

Ang lakas ng pag -input ay ang enerhiya na ibinibigay sa reducer, karaniwang mula sa isang motor. Ang output metalikang kuwintas ay ang rotational force na ibinibigay ng reducer sa hinimok na makina. Ang dalawang mga parameter na ito ay inversely na nauugnay sa ratio ng gear. Ang pag -unawa sa relasyon na ito ay mahalaga para sa wastong sizing.

Lakas ng pag -input: Ito ang kapangyarihan na ibinibigay ng motor. Ito ay karaniwang sinusukat sa kilowatts (kW) o lakas -kabayo (HP).
Output Torque: Ito ang lakas ng twisting na ipinapadala ng reducer sa pag -load. Sinusukat ito sa Newton-Meters (NM) o pound-inches (LB-in).
Paghahambing: Ang isang mas mataas na lakas ng pag -input at isang mas malaking ratio ng pagbawas ay karaniwang magreresulta sa isang mas mataas na metalikang kuwintas.

Parameter	Lakas ng pag -input (p_in)	Output Torque (T_Out)
Kahulugan	Ang enerhiya na ibinibigay sa reducer.	Rotational force na naihatid ng reducer.
Unit	kw o hp	Nm o lb-in
Relasyon	P_IN * kahusayan = t_out * angular na tulin	T_out = p_in * ratio ng gear * kahusayan

Bilis ng pag -input at output

Ang mga bilis kung saan nagpapatakbo ang reducer ay kasinghalaga ng kapangyarihan. Ang bilis ng pag -input ay natutukoy ng RPM ng motor, habang ang bilis ng output ay isang direktang resulta ng ratio ng gear. Ang ugnayang ito ay pangunahing sa pagkamit ng nais na bilis ng operating para sa iyong aplikasyon.

Bilis ng pag -input: Ang bilis ng shaft ng motor na konektado sa bulate.
Bilis ng output: Ang bilis ng gear shaft, na kung saan ay ang bilis ng pag -input na hinati ng ratio ng gear.
Relasyon: Ang isang mas mataas na ratio ng gear ay magreresulta sa isang mas mababang bilis ng output. Halimbawa, ang isang bilis ng pag -input ng 1450 rpm at isang 30: 1 ratio ng gear ay gagawa ng isang bilis ng output na humigit -kumulang na 48.3 rpm. Ito ang susi para sa Pagkalkula ng pagbawas ng bilis .

Parameter	Bilis ng input (n_in)	Bilis ng output (n_out)
Kahulugan	Bilis ng motor (RPM).	Pangwakas na bilis ng hinimok na pag -load (RPM).
Relasyon	N_in = n_out * ratio ng gear	N_out = n_in / gear ratio

Paggalugad ng mga ratios ng gear at kahusayan

Ang ratio ng gear at pangkalahatang kahusayan ay ang puso ng anuman Cylindrical worm gear reducer . Ang isang mas mataas na ratio ay nagbibigay ng higit na pagdami ng metalikang kuwintas ngunit madalas na may isang trade-off sa kahusayan. Ang pag -unawa sa balanse na ito ay mahalaga para sa mga aplikasyon na nangangailangan ng parehong mataas na lakas at pag -iingat ng enerhiya.

Ratio ng gear at ang mga implikasyon nito

Ang ratio ng gear ay ang ratio ng bilang ng mga ngipin sa worm wheel sa bilang ng mga nagsisimula sa bulate. Direkta itong nakakaimpluwensya sa pagbawas ng bilis at pagtaas ng metalikang kuwintas. Para sa mga application tulad ng Maliit na mga gearbox ng bulate , ang isang mataas na ratio ay maaaring makamit ang makabuluhang pagbawas ng bilis sa isang compact form.

Mababang ratio (hal., 5: 1 hanggang 30: 1): Nag -aalok ng mas mataas na kahusayan ngunit mas kaunting pagdami ng metalikang kuwintas.
Mataas na ratio (hal., 60: 1 hanggang 100: 1): Nagbibigay ng mataas na output ng metalikang kuwintas at makabuluhang pagbawas ng bilis. Ito ay isang pangkaraniwang kinakailangan sa a worm gearbox para sa conveyor belt .

Uri ng ratio ng gear	Mababang ratio	Mataas na ratio
Saklaw	5: 1 hanggang 30: 1	60: 1 hanggang 100: 1
Karaniwang kahusayan	> 80%	<60%
Pangunahing benepisyo	Mas mataas na kahusayan, mas kaunting henerasyon ng init.	Higit na pagpaparami ng metalikang kuwintas, pag-lock sa sarili.

Kahusayan at henerasyon ng init

Ang kahusayan ay ang ratio ng lakas ng output sa lakas ng pag -input. Ang mga gears ng bulate ay kilala para sa mas mababang kahusayan kumpara sa iba pang mga uri ng gear, lalo na sa mataas na ratios. Ang nawalang enerhiya na ito ay na -convert sa init, na maaaring makaapekto sa pagganap at habang buhay na reducer. Ang pag -unawa ito ay susi para sa a Gabay sa pagpapadulas ng Gear Reducer , dahil ang wastong pagpapadulas ay tumutulong sa pamamahala ng init na ito.

Kahusayan: Nag -iiba nang malaki sa ratio ng gear at ang anggulo ng tingga ng bulate. Ang mas mataas na ratios ay humantong sa mas mababang kahusayan.
Init: Isang direktang kinahinatnan ng kawalang -kahusayan. Ang labis na init ay maaaring magpabagal sa pampadulas, mga seal seal, at paikliin ang buhay ng sangkap.

Mga materyales, pag -install, at pagpapanatili

Ang mga pisikal na katangian at mga kinakailangan sa pagpapanatili ng a Cylindrical worm gear reducer ay kasinghalaga ng mga parameter ng pagpapatakbo. Ang mga materyales na ginamit, paraan ng pag -install, at iskedyul ng pagpapadulas lahat ay nag -aambag sa pangkalahatang pagganap at pagiging maaasahan ng reducer.

Mga Materyales at Konstruksyon

Ang pagpili ng mga materyales ay direktang nakakaapekto sa tibay ng reducer at kapasidad ng pag-load. Ang bulate ay karaniwang gawa sa matigas na bakal, at ang gulong ng bulate ay gawa sa tanso, na lumilikha ng isang mababang-friction, pagpapares na lumalaban sa mataas.

Worm: Kadalasan na gawa sa bakal na pinindot ng kaso, lupa sa isang mataas na tapusin upang mabawasan ang alitan.
Worm wheel: Karaniwan ang paghahagis ng tanso, na kung saan ay mas malambot kaysa sa bulate upang mabawasan ang pagsusuot sa mas mahal na sangkap.
Pabahay: Karaniwan ang cast iron o aluminyo, pinili para sa pagiging mahigpit nito at mga katangian ng pagwawaldas ng init. Mas magaan ang aluminyo, habang ang cast iron ay mas matatag.

Pag -mount at pagpapadulas

Ang wastong pag -mount at isang pare -pareho na iskedyul ng pagpapadulas ay mahalaga para sa kahabaan ng buhay. Ang pag-mount ay maaaring maging isang universal flange mount, naka-mount na paa, o isang disenyo na naka-mount na baras. Ang pamamaraan ng pagpapadulas, kung puno ng grasa o puno ng langis, ay kritikal para sa pagbabawas ng alitan at pamamahala ng init.

Pag -mount Orientasyon

Naka-mount na paa: Ang pinaka -karaniwang uri, na may reducer bolted sa isang patag na ibabaw.
Flange-mount: Tamang -tama para sa mga aplikasyon kung saan ang reducer ay kailangang mai -attach nang direkta sa isang makina o mukha ng motor.
Shaft-mount: Ang reducer ay naka -mount nang direkta sa hinihimok na baras.

Lubrication at Maintenance

Uri ng Lubricant: Nakasalalay sa bilis ng operating, temperatura, at pag -load. Ang mga sintetikong langis ay madalas na ginagamit para sa mga high-temperatura o high-speed application.
Iskedyul ng Pagpapanatili: Ang mga regular na tseke ng mga antas ng langis at naka -iskedyul na mga pagbabago sa langis ay mahalaga upang maiwasan ang napaaga na pagsusuot. Ito ay isang pangunahing bahagi ng anuman Plano ng pagpapanatili ng Worm Gear Reducer .
