3 pangunahing pagkakaiba sa pagitan ng double-enveloping worm gear reducer at conventional worm gear drive

Maraming tao ang pamilyar sa double-enveloping worm gear reducer ; ito ay isang "pamilyar na mukha" sa larangan ng transmisyon ng kapangyarihang pang-industriya, malawakang ginagamit sa iba't ibang sektor ng industriya at mekanikal salamat sa mga pakinabang tulad ng isang compact na istraktura, makinis na paghahatid, at ang kakayahang makamit ang mataas na mga ratio ng pagbabawas.

Sa mga nakalipas na taon, dumaraming bilang ng mga tao ang nagsimulang bumili ng double-enveloping worm gear reducer. Kaya, ano ang pagkakaiba sa pagitan ng double-enveloping worm gear reducer at ng conventional worm gear drive?

Iba't ibang mga prinsipyo ng meshing

Karaniwang gumagamit ang mga conventional worm gear drive ng cylindrical worm meshing na may helical gear, ang pagsasaayos na ito ay nagreresulta sa point o line contact, isang maliit na aktwal na load-bearing area, at madaling kapitan sa stress concentration, na humahantong sa mabilis na pagkasira at mababang kahusayan.

Ang natatanging tampok ng double-enveloping toroidal worm gear reducer ay nakasalalay sa "double-enveloping" na istraktura nito. Sa panahon ng worm machining, ang isang kumplikadong curved surface ay nabuo sa pamamagitan ng dalawang enveloping motions, na nagpapagana ng sabay-sabay na multi-tooth engagement sa worm gear. Lumilikha ito ng high-contact-ratio drive na nailalarawan sa pamamagitan ng kumbinasyon ng surface contact at multi-line conjugation. Ang mga bentahe ng pamamaraang ito ng meshing ay maliwanag: ang lugar ng pakikipag-ugnay ay makabuluhang nadagdagan, sa gayon ay lubos na nagpapahusay sa kapasidad na nagdadala ng pagkarga.

Mga makabuluhang pagkakaiba sa mga mekanikal na katangian

Ang pang-unawa na ang mga worm gear drive ay nagdurusa mula sa mababang kahusayan ay malalim na nakaugat. Ang mga karaniwang worm gear drive ay karaniwang gumagana sa 40%–70% na kahusayan lamang—isang figure na bumababa nang malaki habang tumataas ang reduction ratio—pangunahin dahil sa matinding sliding friction sa pagitan ng worm at ng worm gear na ibabaw ng ngipin. Higit pa rito, ang kapasidad na nagdadala ng load ng mga kumbensyonal na worm gear drive ay katamtaman, na ginagawang angkop ang mga ito para sa light-to-medium load application.

Sa kaibahan, ang double-enveloping worm gear reducer ay nag-aalok ng mataas na torque density at load-carrying capacity. Mahusay ang mga ito sa mga application na nangangailangan ng mataas na lakas ng output at compact na pag-install, habang nagpapakita rin ng higit na paglaban sa epekto ng mga karga at pagsusuot.

Ito ay tiyak na ang mga pagkakaiba sa mekanikal na pagganap na humahantong sa napakaraming iba't ibang mga saklaw ng aplikasyon para sa maginoo na worm gear drive at double-enveloping worm gear reducer. Ang double-enveloping worm gear reducer ay malawakang ginagamit sa mga application na nangangailangan ng napakataas na reliability—gaya ng metallurgical rolling mill, mine hoists, marine steering gear, at heavy-duty construction machinery—samantalang ang karaniwang worm gear drive ay karaniwang ginagamit sa mga setting tulad ng conveyor belt at pangkalahatang kagamitang pang-industriya.

Magkaiba ang mga proseso at gastos sa paggawa

Nagtatampok ang mga maginoo na worm gear drive ng isang simpleng istraktura, mature na proseso ng pagmamanupaktura, mababang gastos, at pagiging angkop para sa mass production.

Sa kabaligtaran, ang double-enveloping worm gear reducer ay gumagamit ng isang kumplikadong worm surface geometry na nangangailangan ng espesyal na CNC machine tool at precision gear-grinding na proseso; dahil dito, ang mga ito ay mahirap at matagal sa paggawa, nangangailangan ng mas mataas na gastos, at kumakatawan sa isang medyo bagong uri ng transmission equipment.

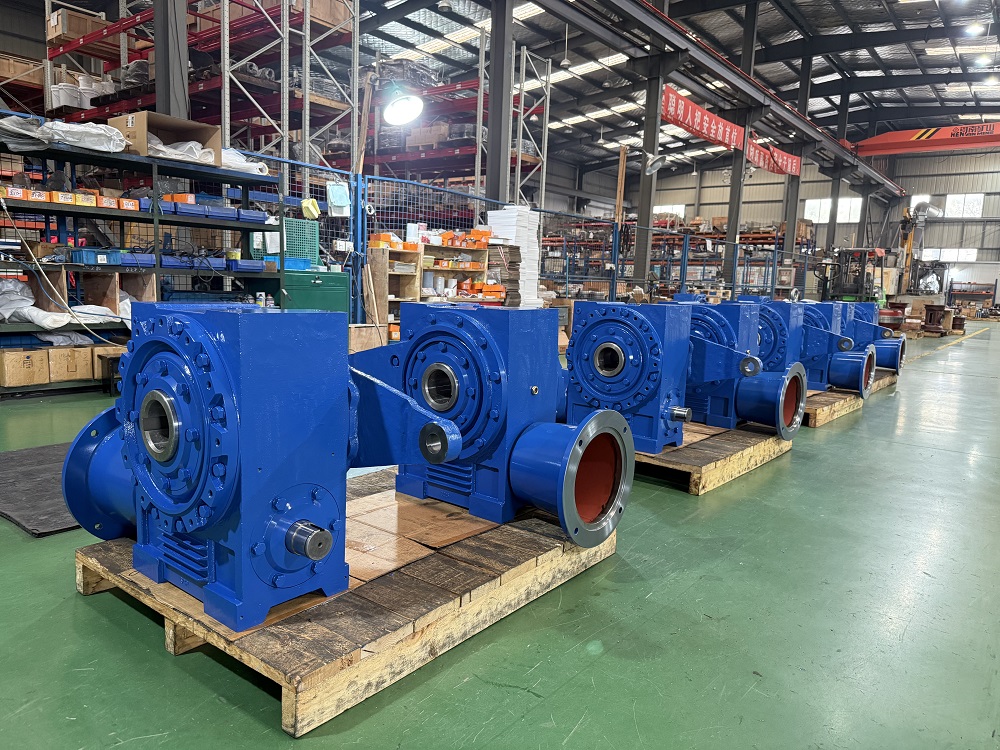

Halimbawa, ang double-enveloping worm gear reducer na binuo at ginawa ng SGR ay nailalarawan sa pamamagitan ng multi-tooth meshing sa pagitan ng worm at worm gear. Ang worm ay gawa sa 20CrMnTi steel—na napapailalim sa carburizing, quenching, at precision grinding—habang ang worm gear ay gawa sa high-performance alloy bronze, na tinitiyak ang pangmatagalang wear resistance, mataas na transmission efficiency, at isang pinahabang buhay ng serbisyo. Kung ikukumpara sa mga cylindrical worm gear set na may parehong mga detalye, ang mga reducer na ito ay nag-aalok ng mas mataas na load-bearing capacity at transmission efficiency; bukod pa rito, nagpapakita sila ng mga mekanikal na kakayahan sa self-locking sa mataas na ratio ng gear, na epektibong nagpapahusay sa kaligtasan ng hoisting machinery.

Ano ang dapat isaalang-alang kapag pumipili ng double-enveloping worm gear reducer?

Gumagana ang mga reducer ng worm gear batay sa prinsipyo ng sliding friction. Ang kanilang mga reduction ratio ay karaniwang mula 5:1 hanggang 100:1; sa pangkalahatan, mas mataas ang ratio ng pagbabawas, mas maliit ang anggulo ng lead at mas mababa ang kahusayan. Kapag pumipili ng worm gear reducer, kinakailangang balansehin ang reduction ratio laban sa kahusayan at pumili ng modelo na nakakatugon sa mga kinakailangan para sa pareho.

Bukod pa rito, para sa matagal na operasyon, dapat isaalang-alang ang mga hakbang sa pag-alis ng init—gaya ng pag-install ng mga fan o oil cooling system, o pagpili ng cast-iron housing na nilagyan ng mga cooling fins.

Ang mga materyales at proseso ng pagmamanupaktura ng mga worm gear reducer ay mga kritikal na determinant ng kanilang pagganap. Ang mga nangungunang tagagawa ay karaniwang gumagamit ng alloy steel (tulad ng 20CrMnTi) para sa worm at tin bronze (ZCuSn10P1) o aluminum bronze para sa worm gear—mga materyales na nag-aalok ng mahusay na wear resistance at mababang friction. Ang mga bahagi ay sumasailalim sa carburizing, pagsusubo, at paggiling upang makamit ang mataas na tigas at matatag na paglaban sa pagsusuot, na nagreresulta sa mataas na kahusayan sa paghahatid at mahabang buhay ng serbisyo.

Sa kabaligtaran, kung ang cast iron ay papalitan para sa worm gear na materyal sa mas mababang mga produkto, ang buhay ng serbisyo ay lubhang nababawasan.

Ang pagtugon sa isyu sa pinagmulan sa pamamagitan ng pagpili ng mapagkakatiwalaan at maaasahang tagagawa ng mga worm gear reducer ay maaaring makatipid ng malaking problema. Kung ang reducer ay inilaan para gamitin sa mga espesyal na kagamitan—gaya ng mga sasakyang pandagat, elevator, o makinarya sa pag-angat—iminumungkahi na i-verify kung hawak ng tagagawa ang mga nauugnay na sertipikasyon sa industriya; para sa marine application, halimbawa, ang sertipikasyon mula sa Russian Maritime Register of Shipping (RS) ay lubos na kanais-nais.(May-akda, SGR, Angie Zhang)
