2 Stage Planetary Gearbox ： Ang dalawang yugto ng planeta ng gearbox ng SGR sa makinarya ng pagmimina

Sa larangan ng pang -industriya na makinarya, ang pagkamit ng mataas na output ng metalikang kuwintas sa loob ng isang compact space ay isang pangkaraniwang hamon. Para sa maliit at katamtamang laki ng mga tagagawa ng kagamitan, lalo na sa mga industriya tulad ng pahalang na direksyon ng pagbabarena, makinarya ng pagmimina, at lakas ng hangin, ang Dalawang yugto ng planeta na gearbox ay lumitaw bilang isang malakas at maaasahang solusyon sa paghahatid.

Sa SGR (Shanghai SGR Heavy Industry Machinery Co, Ltd.), dalubhasa namin sa pagdidisenyo at pagmamanupaktura ng mga reducer ng gear na pinasadya para sa isang malawak na hanay ng mga pang -industriya na aplikasyon. Ang aming punong barko ng serye ng planeta ng planeta ay maaaring mai-configure bilang solong yugto, dalawang yugto, o mga yunit ng multi-stage, depende sa mga pangangailangan ng customer. Kabilang sa mga ito, ang dalawang yugto ng planeta ng planeta ay nakatayo para sa higit na mahusay na kapasidad ng metalikang kuwintas, compact na disenyo, at kakayahang umangkop sa mga kumplikadong kapaligiran sa pagtatrabaho.

（1） Pag-unawa sa Pagkakaiba: Dalawang-yugto kumpara sa solong yugto ng mga gearbox ng planeta

Upang mas mahusay na pahalagahan ang halaga ng isang dalawang yugto ng planeta na gearbox, mahalaga na maunawaan kung paano ito naiiba sa nag-iisang yugto na katapat nito.

Ang isang solong yugto ng planeta na gearbox ay binubuo ng isang hanay ng sun gear, planetary gears, at singsing na gear, karaniwang nag-aalok ito ng isang ratio ng gear sa pagitan ng 3: 1 at 10: 1. Ang singe-stage planetary gearbox ay kilala para sa mataas na kahusayan (madalas na higit sa 95%) at simpleng istraktura at pinakamahusay na angkop para sa mga aplikasyon na nangangailangan ng katamtamang metalikang kuwintas at pagbawas ng bilis.

Ang isang dalawang yugto ng planeta ng planeta ay nagsasama ng dalawang hanay ng mga yugto ng planeta ng planeta sa serye at maaaring makamit ang isang mas mataas na ratio ng gear-karaniwang sa pagitan ng 10: 1 at 100: 1-nang may pagtaas ng pisikal na sukat ， at ipinamamahagi nito ang pag-load sa maraming mga ngipin ng gear, pagpapahusay ng tibay at pagbabawas ng pagsusuot.

Ang dalawang yugto ng planeta na gearbox ay mainam para sa mga mabibigat na aplikasyon kung saan ang parehong mataas na metalikang kuwintas at compact na laki ay kritikal.Ang dalawang yugto ng disenyo ay nagbibigay-daan para sa higit na output ng metalikang kuwintas, mas mataas na kapasidad ng pag-load, at pinahusay na katatagan ng paghahatid, ginagawa itong isang ginustong pagpipilian para sa mga advanced na pang-industriya na aplikasyon.

)

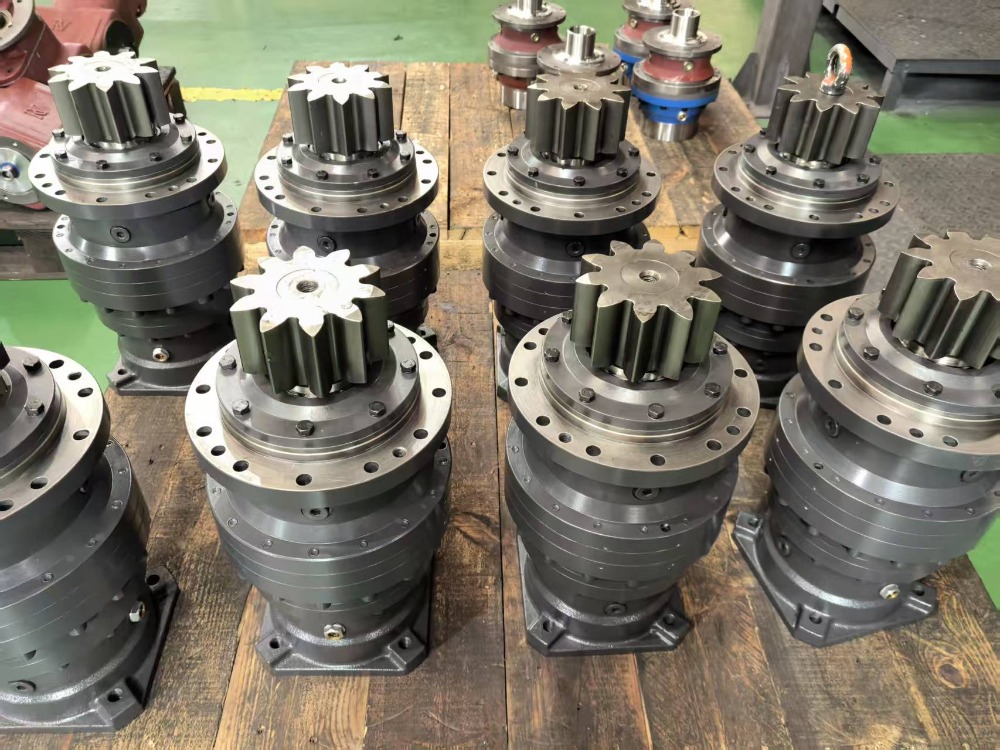

Ang dalawang yugto ng planeta ng SGR ay inhinyero upang matugunan ang mahigpit na hinihingi ng mga modernong pang-industriya na kapaligiran. Itinayo gamit ang 20crmnti alloy na bakal, ang aming mga gears ay sumasailalim sa carburizing, quenching, at katumpakan na paggiling, tinitiyak ang pambihirang tigas, pagsusuot ng pagsusuot, at mahabang buhay ng serbisyo.

Mga pangunahing tampok:

Pamamahagi ng Multi-Tooth Load: Tinitiyak ang maayos na operasyon at pinalawak ang buhay ng gearbox.

Mataas na kahusayan sa mekanikal: hanggang sa 96%, pag -minimize ng pagkawala ng enerhiya at pagbabawas ng mga gastos sa pagpapatakbo.

Modular Design: Nag -aalok ng iba't ibang mga pag -configure ng input at output (pag -input ng baras, pag -input ng flange, guwang na output ng shaft, atbp.) Para sa nababaluktot na pagsasama.

Mataas na density ng metalikang kuwintas: naghahatid ng malakas na output sa isang compact form factor, mainam para sa mga application na pinipilit ng espasyo.

Mga Kakayahang Pag-customize: Sinusuportahan ang disenyo na tiyak sa customer sa mga tuntunin ng pag-mount ng mga posisyon (M1-M6), mga ratios ng gear, at mga interface ng koneksyon.

Mga Patlang ng Application:

Ang Trenchless Horizontal Directional Drilling (HDD): Nagbibigay ng matatag, high-torque output para sa drill head propulsion at pag-ikot.

Makinarya ng Pagmimina: Mga Powers crushers, conveyor, at mga hoists sa ilalim ng mabibigat na mga kondisyon ng pag -load.

Kagamitan sa lakas ng hangin: Ginamit sa mga sistema ng control ng yaw at pitch para sa tumpak na pagsasaayos ng direksyon ng hangin.

Makinarya ng agrikultura: Pinahuhusay ang pagganap sa mga traktor, ani, at iba pang kagamitan na masinsinang kapangyarihan.

Makinarya ng Tela at Goma: Tinitiyak ang makinis at pare-pareho na operasyon sa paggawa ng mataas na katumpakan.

(3) Kaso: Sgr two-stage planetary gearbox sa pagmimina makinarya

Ang isang nangungunang tagagawa ng kagamitan sa pagmimina sa lalawigan ng Hubei, China, ay nahaharap sa mga hamon sa pag -upgrade ng kanilang sistema ng belt conveyor drive. Ang umiiral na gearbox ay hindi makayanan ang mataas na hinihingi ng metalikang kuwintas ng patuloy na operasyon sa ilalim ng mabibigat na mga kondisyon ng pag -load, na nagreresulta sa madalas na mga breakdown at pagtaas ng mga gastos sa pagpapanatili.

Matapos suriin ang maraming mga supplier, napili ng customer ang dalawang yugto ng planeta ng gearbox para sa kapasidad ng higit na metalikang kuwintas, compact na disenyo, at pagiging maaasahan.

Pasadyang pagsasaayos:

Gear Ratio: 45: 1

Output Torque: 4,500 nm

Uri ng pag-input: koneksyon sa motor na naka-mount na flange

Uri ng output: Solid shaft na may keyway

Posisyon ng Pag -mount: M2 (Flange Output Down)

Feedback ng Customer:

Pinahusay na pagiging maaasahan: Ang gearbox ay patuloy na nagpapatakbo ng higit sa 12 buwan nang walang anumang pagkasira ng pagganap.

Pinahusay na kahusayan: Ang mekanikal na kahusayan ng 96% ay makabuluhang nabawasan ang pagkonsumo ng kuryente.

Nabawasan ang downtime: Ang modular na disenyo ay naging mas madali at mas mabilis, pagputol ng oras ng pag -aayos ng 40%.

Solusyon sa Cost-Epektibo: Naihatid ang pagganap na maihahambing sa mga na-import na tatak sa isang 30% na mas mababang gastos.

Ang application na tunay na mundo ay malinaw na nagpapakita ng praktikal na mga pakinabang ng dalawang yugto ng planeta ng gearbox ng SGR sa hinihingi na mga kapaligiran tulad ng pagmimina.

Habang ang pang-industriya na makinarya ay nagiging mas kumplikado at hinihingi, ang pangangailangan para sa mataas na pagganap, ang mga solusyon sa paghahatid ng mataas na mapagkakatiwalaan ay patuloy na lumalaki. Ang dalawang yugto ng planeta ng SGR ay hindi lamang nakakatugon ngunit lumampas sa mga inaasahan na ito kasama ang mga advanced na disenyo, superyor na materyales, at napapasadyang mga pagsasaayos.

Kung nagtatayo ka ng pahalang na direksyon ng pagbabarena ng rigs, mga conveyor ng pagmimina, o mga sistema ng wind turbine yaw, nag-aalok ang SGR ng isang matatag, mahusay, at epektibong solusyon sa paghahatid na naaayon sa iyong mga tiyak na pangangailangan.

Piliin ang SGR - Iyong Pinagkakatiwalaang Kasosyo sa Planetary Gear Reduction Technology. (May -akda, SGR, Angie Zhang)
